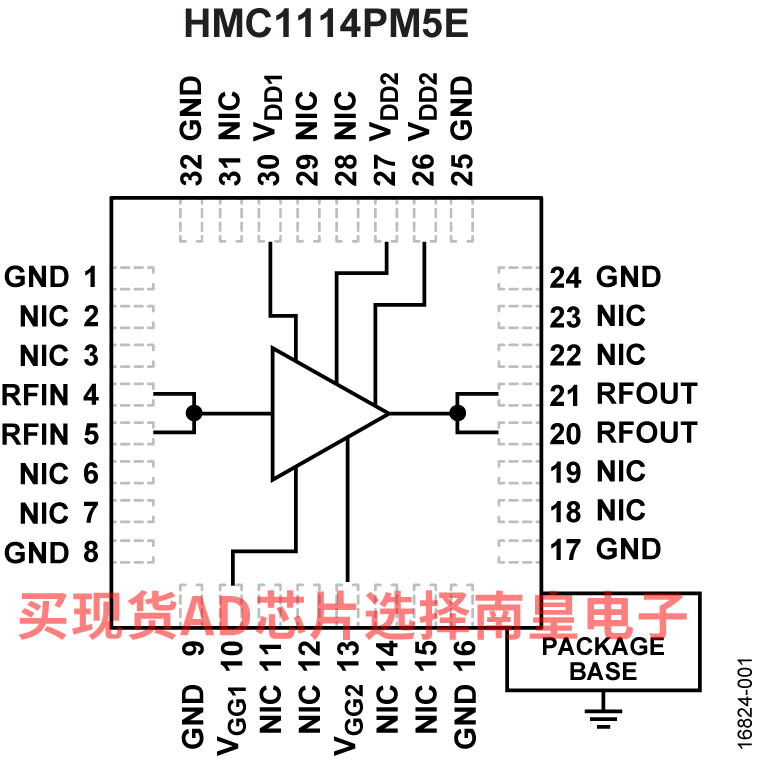

HMC1114PM5E 是一款氮化镓 (GaN) 宽带功率放大器，可在 18 dBm 的输入功率 (PIN) 下，在 2.7 GHz 至 3.8 GHz 瞬时带宽范围上实现大于 10 W (高达 42 dBm) 的输出（典型值），功率附加效率 (PAE) 高达 55%。在小信号电平下，增益平坦度典型值小于 1 dB。

HMC1114PM5E 适合脉冲波或连续波 (CW) 应用，例如无线基础设施、雷达、公共移动射频和通用放大技术。

应用

• 适合公共移动射频的长时间电池供电运行
• 无线基础设施的功率放大器级
• 测试与测量设备
• 商用和军用雷达
• 通用变送器应用

• 高小信号增益：34.5 dB（典型值）
• 高输出功率：PIN = 18 dBm 时为 42 dBm（典型值）
• 高 PAE：PIN = 18 dBm 时为 55%（典型值）
• 频率范围：2.7 GHz 至 3.8 GHz
• 电源电压：静态电流为 150 mA 时 VDD = 28 V
• 5 mm × 5 mm、 32 引脚 LFCSP_CAV 封装

HMC1114PM5E，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：92.4（100-499个）

HMC1114PM5ETR，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：92.4（100-499个）

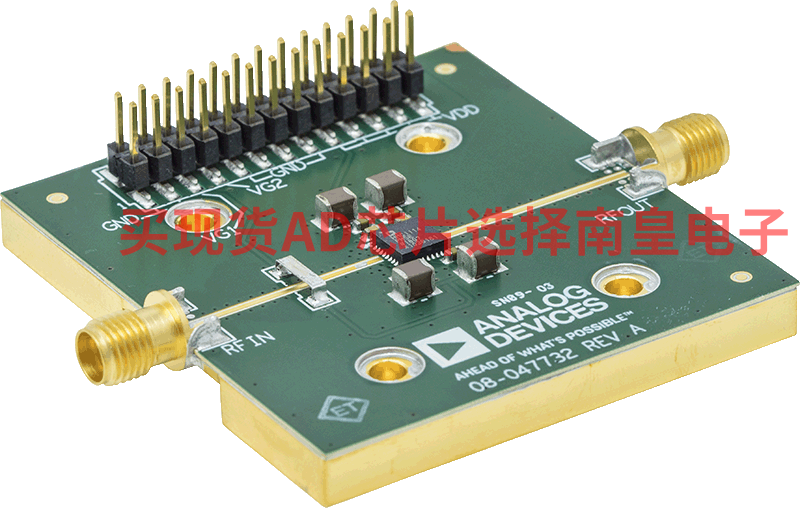

EVAL-HMC1114PM5E：HMC1114PM5E 评估板

对应用中使用的电路板使用 RF 电路设计技术。为信号线提供 50 ? 的阻抗，并且将封装接地引线和裸焊盘直接连接到接地平面。使用足够数量的通孔连接上下接地平面。ADI 公司可按需提供 PCB 评估板。
