HMC1099PM5E 是一款氮化镓 (GaN) 宽带功率放大器，可在 0.01 GHz 到 1.1 GHz 瞬时带宽上实现 >10 W 输出，PAE 高达 69%，典型增益平坦度为 ±0.5 dB。

HMC1099PM5E 非常适合脉冲波或连续波 (CW) 应用，例如无线基础设施、雷达、公共移动无线电通信和通用放大技术。

HMC1099PM5E 放大器使用低成本的表面安装组件进行外部调谐，并且采用紧凑的 LFCSP 封装。

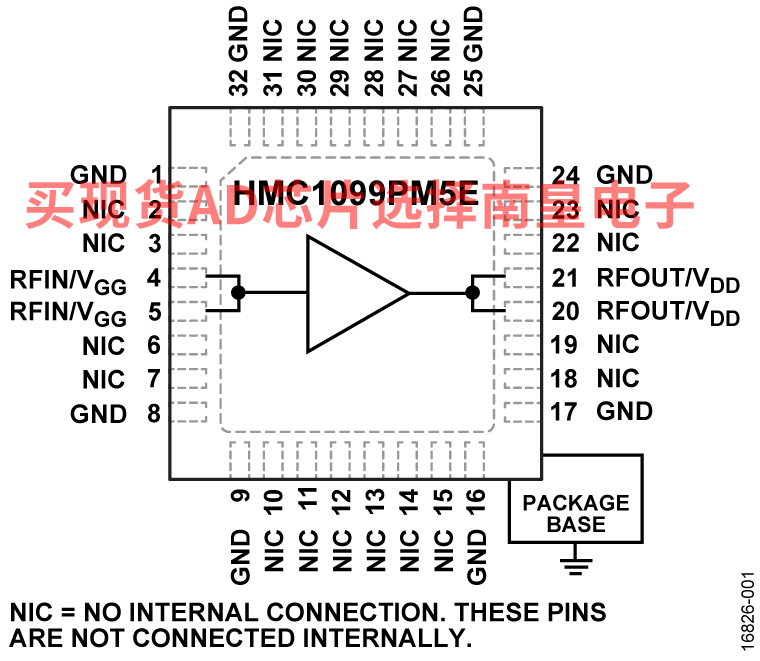

多功能引脚名称只能供其相关功能引用。

应用

• 适合公共移动无线电通信的长时间电池供电运行
• 适合无线基础设施的功率放大器级
• 测试与测量设备
• 商用和军用雷达
• 通用发射器应用

• 小信号增益高：20 dB（典型值）
• POUT：PIN = 27 dBm 时为 41.5 dBm（典型值）
• 高 PAE：PIN = 27 dBm 时为 60%（典型值）
• 瞬时带宽：在整个频率范围内为 0.01 GHz 至 1.1 GHz
• 电源电压：静态电流为 100 mA 时 VDD = 28 V

• 内部预匹配
  • 可针对最佳性能进行简单且紧凑的外部调谐

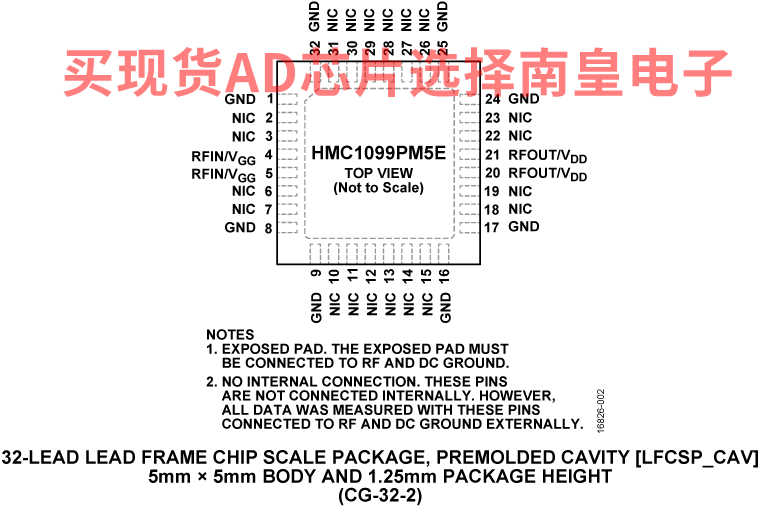

• 5 mm × 5 mm 32 引脚 LFCSP

HMC1099PM5E，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：84.7（100-499个）

HMC1099PM5ETR，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：84.7（100-499个）

EVAL-HMC1099PM5E：HMC1099PM5E 评估板

对应用中使用的电路板使用 RF 电路设计技术。为信号线提供 50 ? 的阻抗，并且将封装接地引线和裸焊盘直接连接到接地平面。使用足够数量的通孔连接上下接地平面。Analog Devices, Inc. 可按需提供此评估电路板。
