- 制造厂商：AD
- 产品类别：工业以太网嵌入式交换机
- 技术类目：工业以太网
- 功能描述：实时以太网多协议(REM)交换机
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

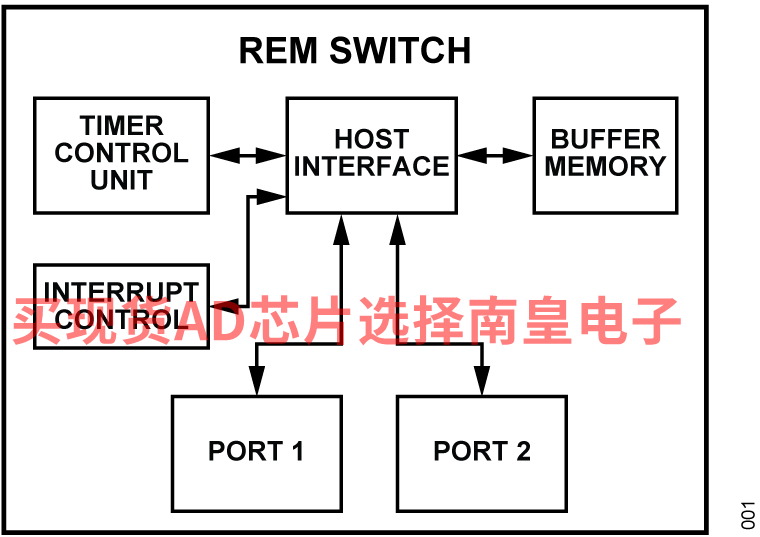

fido5100和fido5200（REM交换机芯片）是可编程IEEE 802.3 10 Mbps/100 Mbps以太网互联网协议第6版(IPv6)和互联网协议第4版(IPv4)交换机芯片，支持几乎任何第2层或第3层协议。交换机芯片通过从主机处理器下载的固件进行定制，以支持所需的协议
固件包含在实时以太网多协议(REM)交换机芯片驱动程序中，并在上电时下载。REM交换机芯片可以在不到4 ms的时间内为网络数据操作准备就绪，支持快速启动和快速连接类型的网络功能。REM交换器件具有与本数据手册中定义的相同的信号分配。
fido5100支持以下协议：PROFINET实时(RT)和等时实时(IRT)、有和无器件级环(DLR)的EtherNet/IP、Modbus TCP及POWERLINK。
fido5200支持以下协议：EtherCAT和fido5100支持的所有协议。
REM交换机芯片旨在配合主机处理器使用。网络操作通过REM交换机芯片驱动程序中提供的功能和服务处理。主机处理器可以实现任何协议栈，只需将其与REM交换机芯片驱动程序集成。应用实例如数据手册中的图11所示。

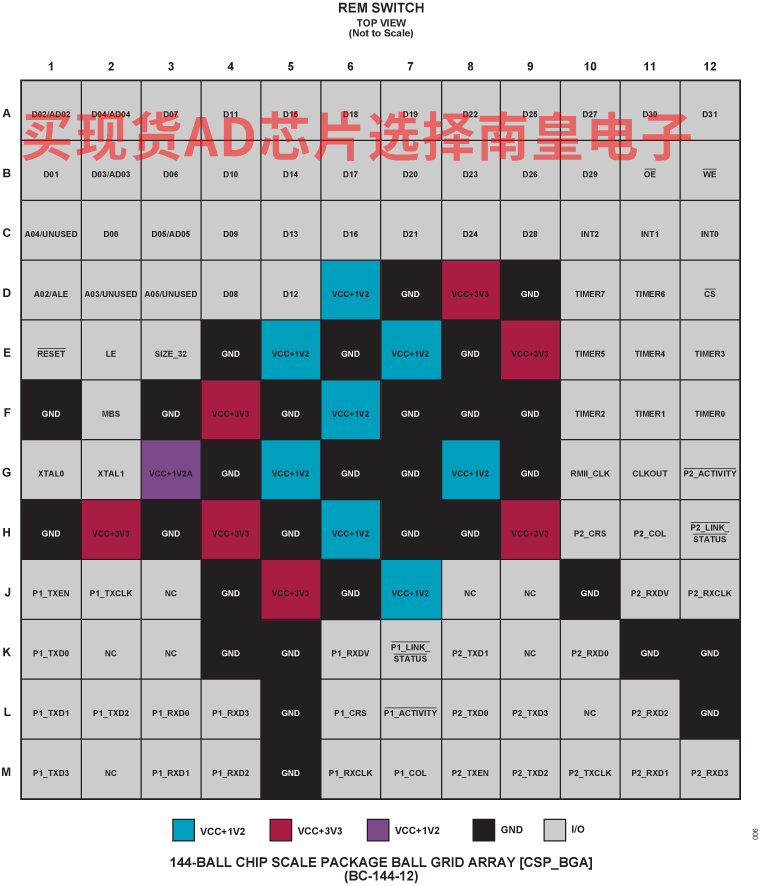

REM交换机芯片采用144引脚芯片级球栅阵列(CSP_BGA)封装。
应用
- 工业自动化
- 过程控制
- 托管以太网交换机芯片
- 144引脚CSP_BGA封装，符合RoHS标准
- 工业额定温度范围：−40°C至+105°C
- 3.3 V输入/输出缓冲器
- IEEE 802.3，10 Mbps/100 Mbps，半双工和全双工，IPv6和IPv4通信
- 2个独立的以太网端口：每个端口1个MII和1个RMII接口
- 支持所有工业协议
- 具有快速启动功能的PROFINET B类和C类（版本2.3）
- 集成QuickConnect、CIP同步和CIP运动的EtherNet/IP
- Modbus TCP
- EtherCAT
- 以太网 POWERLINK
- 主机接口传输速率：每28 ns 32位
- 支持低至12.5 μs的EtherCAT周期时间和低至31.25 μs的PROFINET周期时间
- PI网络负载III类能力
- DLR（监控器和节点，基于通告和信标）、MRPD、HSR、PRP、共享设备、控制器冗余
- IEEE 1588版本2支持：普通时钟；点对点和端到端透明时钟、原始帧和UDP
- 8个独立的定时器信号，可与内部精密定时器同步
- 4个独立可编程的定时器信号，用于定时器捕获事件或定时器输出事件
- 4个定时器信号创建同步至内部精密定时器的可编程周期波形
- DCP、LLDP、DHCP、RSTP、VLAN、IGMP监听支持
- 具有老化和学习功能的转发表
- 用于链路活动的驱动LED
FIDO5200BBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 85C，AD官网报价：12.68（100-499个）；8.70（1000+个）
FIDO5200CBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 105C，AD官网报价：15.85（100-499个）；10.87（1000+个）
FIDO5210BBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 85C，AD官网报价：16.67（100-499个）；10.59（1000+个）
FIDO5210BBCZ-R7，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：16.67（100-499个）；10.59（1000+个）
FIDO5210CBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 105C，AD官网报价：20.89（100-499个）；13.27（1000+个）
FIDO5200BBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 85C，AD官网报价：12.68（100-499个）；8.70（1000+个）
FIDO5200CBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 105C，AD官网报价：15.85（100-499个）；10.87（1000+个）
FIDO5210BBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 85C，AD官网报价：16.67（100-499个）；10.59（1000+个）
FIDO5210BBCZ-R7，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：16.67（100-499个）；10.59（1000+个）
FIDO5210CBCZ，封装：144-Ball CSPBGA (10 mm x 10 mm x 1.24 mm)，包装形式及数量：托盘，240，工作温度：-40 to 105C，AD官网报价：20.89（100-499个）；13.27（1000+个）
