ADXRS64x系列低噪声、具有振动抑制特性的偏航角速度陀螺仪可直接取代现有设计中的ADXRS62x系列，实现性能升级。

ADXRS649与ADXRS62x系列引脚兼容、封装兼容，提供测量范围达±20,000°/sec的最高旋转速率检测，3毫秒（ms）快速启动时间可实现迅捷的周期供电。增加一个外部电阻，测量范围可扩大至±50,000°/sec。它非常适合需要极宽测量范围的应用。

ADXRS649是一款功能完备、成本低廉的角速率传感器（陀螺仪），采用ADI公司已取得专利的大规模BiMOS表面微加工工艺制造，单芯片上实现了完整的陀螺仪。ADXRS649采用先进的差分四传感器设计，可抑制线性加速度的影响，能够在恶劣的冲击和振动环境中执行速率检测。

输出信号RATEOUT (B1, A2)是电压值，与围绕封装上表面法线轴转动的角速率成比例。输出与所提供的基准电源成比率。使用一个外部电容设置带宽。通过增加一个外部电阻，可将测量范围扩大至±50,000°/s。

该器件耗电量低(3.5 mA)，非常省电。启动时间超快(3 ms)，陀螺仪可快速完成周期供电。以10 SPS（每秒采样数）的速率工作时，一对CR2032纽扣电池可以使ADXRS649持续工作三个月。

该器件提供温度输出，用于补偿技术。两路数字自测输入通过机电方式激励传感器，以测试传感器和信号调理电路是否正常工作。ADXRS649提供7 mm × 7 mm × 3 mm CBGA芯片级封装。

• 运动设备
• 工业应用
• 形状稳定
• 高速转速测定

• 可在宽频率范围内提供高振动抑制特性
• 超快启动时间：3 ms
• 测量范围可扩大至±50,000°/s
• 抗冲击能力：10,000 g
• 输出与基准电源成比率
• 5 V单电源供电

• Z轴（偏航角速度）响应
• 工作温度范围：−40°C至+105°C
• 根据数字命令执行自测
• 超小尺寸、重量轻（<0.15 cc、<0.5克）
• 温度传感器输出
• 符合RoHS标准

ADXRS649BBGZ，封装：32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)，包装形式及数量：托盘，20，工作温度：-40 to 105C，AD官网报价：75.19（100-499个）；64.45（1000+个）

ADXRS649BBGZ-RL，封装：32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：75.19（100-499个）；64.45（1000+个）

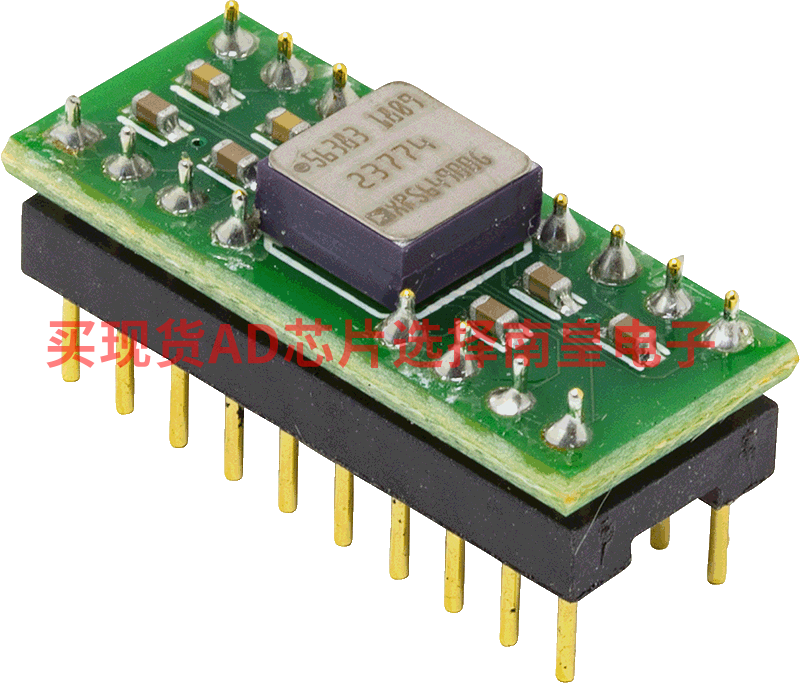

EVAL-ADXRS649：ADXRS649分线板

EVAL-ADXL649Z是一款简单的分线板，支持快速评估角速率传感器（陀螺仪）ADXRS649的性能。 ADXRS649是一款高性能模拟输出偏航角速率陀螺仪，测量范围为±20,000°/s（可扩展至±50000°/s），具有出色的振动和线性加速度抑制特性。 该分线板的尺寸很小，可以轻松将陀螺仪安装在现有系统上而不需要额外硬件，并且对系统和陀螺仪的性能影响极小。 该板搭载所有必需的无源元件，详见下面用户指南中的说明。 本页提供EVAL-ADXRS649Z的所有相关信息，包括文档、报价和订购信息。
