ADXRS645 是一款高性能角速率传感器，具有出色的防振性能，适用于高温环境。ADXRS645 利用 ADI 公司的大规模 BiMOS 表面微加工专利工艺制造而成，具有久经验证的现场可靠性。高级差分四传感器设计提供出色的加速和振动抑制性能。

输出信号 RATEOUT 是电压值，与绕封装盖垂直轴旋转的角速率成正比。测量范围至少为 ±2000°/秒，在添加单个外部电阻器的情况下，可扩展到 ±5000°/秒。输出与提供的基准电压源成比率。正常运行时需要其他外部电容器。

提供温度输出，用于补偿技术。两个数字自检输入以机电方式激励传感器，以测试传感器和信号调理电路是否正常运行。ADXRS645 采用 8 mm × 9 mm × 3 mm 15 引脚钎焊引脚三列直插式封装。

应用

• 用于地质勘探的井下测量
• 极高温工业应用
• 恶劣机械环境

• 创新型陶瓷垂直安装封装可针对俯仰率或滚转率响应来调整方向
• 宽温度范围：−40°C 至 +175°C
• 长使用寿命：在 TA = 175°C 的温度下保证 1000 小时
• 在宽频率范围内具有高防振性能
• 10,000 g 动力冲击生存能力

• 与基准电压源成比率
• 5 V 单电源供电
• 收到数字命令时自检
• 温度传感器输出

ADXRS645HDYZ，封装：15-Lead Ceramic DIP Vertical Form，包装形式及数量：托盘，96，工作温度：-40 to 175C，AD官网报价：1072.5（100-499个）；1072.5（1000+个）

EVAL-ADXRS645：ADXRS645 评估板

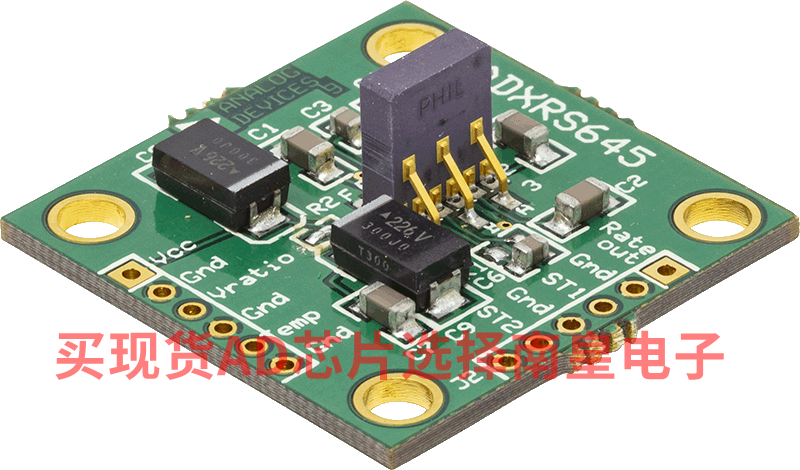

EVAL-ADXRS645Z 是一款简单紧凑的分线板，可帮助快速评估高温 ADXRS645 ±2000°/秒模拟输出单轴速率陀螺仪。使用此评估板可以在工作台上评估温度范围内的性能，并促进系统集成。

EVAL-ADXRS645Z 有两组 5 引脚 0.1 英寸引脚间距的镀金通孔，用于在 ADXRS645 和现有系统之间进行电气连接。EVAL- ADXRS645Z 还提供四个安装孔，用于将该板机械连接到应用中。

EVAL-ADXRS645Z 的尺寸为 1.275 英寸 × 1.275 英寸 (32.38 mm × 32.38 mm)，具有两组安装孔。外侧的一组孔的直径为 0.15 英寸 (3.81 mm)，以 1.0 英寸 × 1.0 英寸 (25.4 mm × 25.4 mm) 的方块布置在印刷电路板(PCB) 的中心周围。

“物料清单”部分中的所有器件（包括聚酰亚胺层压 PCB）均可在 175°C 的高温下工作，适用于在高温下进行短时间测试。该组件尚未针对高温下的长时间使用进行验证。

原理图和板布局图以及板本身标示了引脚名称以便于识别。有关引脚功能的其他信息，请参阅 ADXRS645 数据手册。

R2 是一条焊接连接跳线，用于将 VRATIO 连接到板上的 VCC 输入（请参阅图 2）。R2 在默认情况下已安装，如果需要单独的 VRATIO，则必须将其拆除。

可以在 R1 引脚上安装电阻器以扩展套件的测量范围。有关此功能的更多信息，请参阅 ADXRS645 数据手册。
