ADXRS642是一款功能完备、成本低廉的角速率传感器（陀螺仪），采用ADI公司的表面微加工工艺制造，单芯片上集成了全部必需的电子器件。该器件的制造技术是一种取得专利的大规模BiMOS工艺，多年实际应用证明性能稳定可靠。

ADXRS642是一款工业级陀螺仪，其引脚、封装、温度和功能与ADXRS622和ADXRS652完全兼容，同时提供增强的振动抑制性能。

输出信号RATEOUT (1B, 2A)是电压值，与围绕封装上表面垂直轴转动的角速率成比例。测量范围最小值为±250°/s。输出与所提供的基准电源成比率。芯片工作还需要其它几个外部电容。

该器件提供温度输出，用于补偿技术。两路数字自测输入通过机电方式激励传感器，以测试传感器和信号调理电路是否正常工作。ADXRS642提供7 mm × 7 mm × 3 mm BGA芯片级封装。

应用

• 工业应用
• 惯性测量单元
• 恶劣的机械环境
• 平台稳定

• 在单芯片上实现完整的角速度陀螺仪
• Z轴（偏航角速度）响应
• 偏置稳定度：20°/小时
• 角向随机游动：0.02°/√秒
• 可在宽频率范围内提供高振动抑制特性
• 抗冲击能力：10,000 g
• 输出与基准电源成比率

• 5 V单电源供电
• 工作温度范围：-40°C至+105℃
• 根据数字命令执行自测
• 小尺寸、重量轻（<0.15 cc、<0.5克）
• 温度传感器输出
• 符合RoHS标准

ADXRS642BBGZ，封装：32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)，包装形式及数量：托盘，20，工作温度：-40 to 105C，AD官网报价：53.7（100-499个）；46.04（1000+个）

ADXRS642BBGZ-RL，封装：32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：53.7（100-499个）；46.04（1000+个）

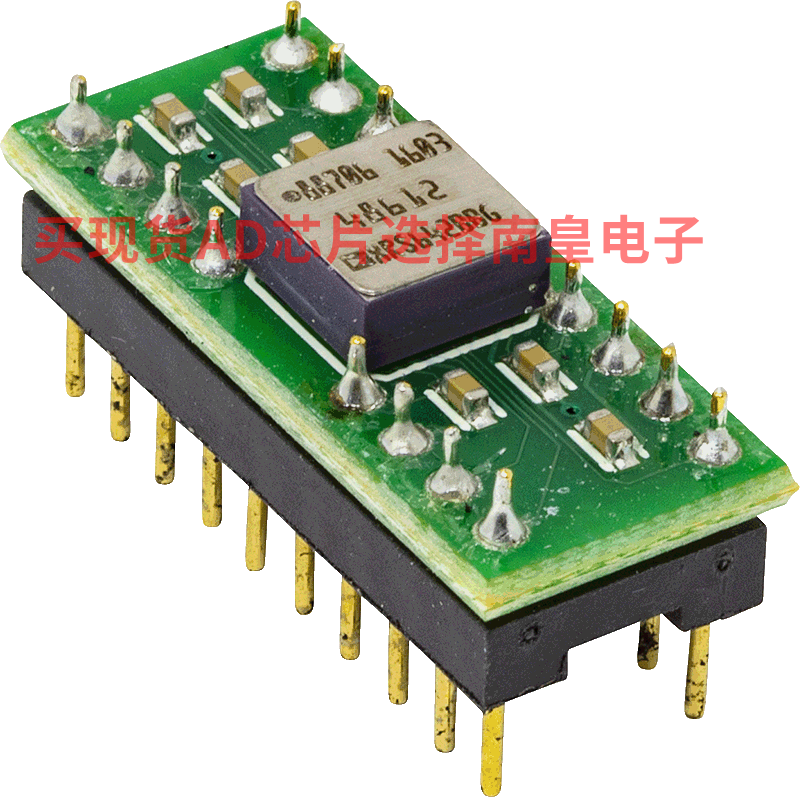

EVAL-ADXRS642：ADXRS642分线板

EVAL-ADXL642Z是一款简单的分线板，支持快速评估角速率传感器（陀螺仪）ADXRS642的性能。 ADXRS642是一款高性能模拟输出陀螺仪，可进行偏航角速度检测，具有出色的振动和线性加速度抑制特性。 该分线板的尺寸很小，可以轻松将陀螺仪安装在现有系统上而不需要额外硬件，并且对系统和陀螺仪的性能影响极小。 该板搭载所有必需的无源元件，详见下面用户指南中的说明。 本页提供EVAL-ADXRS642Z的所有相关信息，包括文档、报价和订购信息。
