ADXL343是一款多功能3轴、数字输出、低g MEMS加速度计。可选择测量范围和带宽以及可配置的内置运动检测使得该器件适合多种应用的加速度感应。该器件具有高达10000g的抗冲击能力，宽工作温度范围（−40°C至+85°C），使用户能在非常苛刻的环境下使用加速度计。

ADXL343采用高分辨率（13位）测量加速度，测量范围达±16 g。数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或I2C数字接口访问。ADXL343可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率(3.9 mg/LSB)，能够测量不到1.0°的倾斜角度变化。

该器件提供多种特殊检测功能。活动和非活动检测功能检测有无运动发生。敲击检测功能可以检测任意方向的单击和双击动作。自由落体检测功能可以检测器件是否正在掉落。这些功能可以独立映射到两个中断输出引脚中的一个。

集成式存储器管理系统采用32级先进先出(FIFO)缓冲器，可用于存储数据，从而将主机处理器负荷降至较低，并降低整体系统功耗。

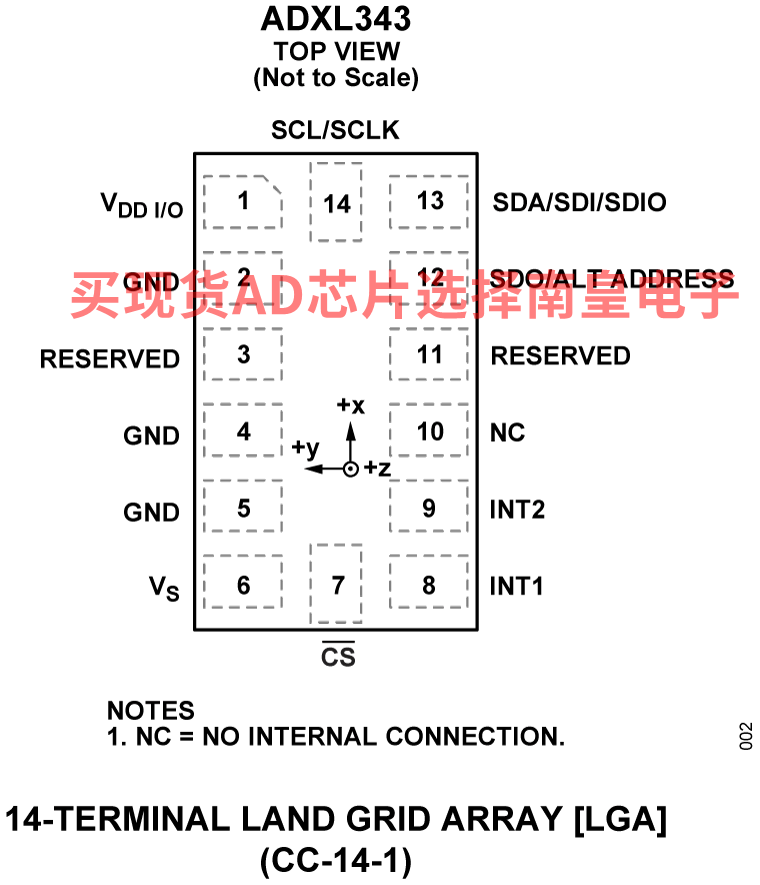

ADXL343采用3 mm × 5 mm × 1 mm、14引脚小型超薄塑料封装。

应用

• 手机
• 游戏和定点设备
• 硬盘驱动器（HDD）保护

• 10至13位分辨率的多用途加速度计，适用于各种不同的应用
• 可通过SPI（3线和4线）和I2C访问数字输出
• 内置运动检测功能使得单振、双振、活动、非活动和自由落体检测都可忽略不计
  • 用户可调阀值
  • 中断可独立映射到两个中断引脚

• 低至23 μA的低功耗运行及嵌入式FIFO，可降低整体系统功耗
• 宽电源电压范围：2.0 V至3.6 V
  • I/O电压：1.7 V至VS
• 宽工作温度范围（−40°C至+85°C）
• 抗冲击能力：10,000 g
• 小型、超薄、无铅、符合RoHS标准、3 mm × 5 mm × 1 mm LGA封装

ADXL343BCCZ，封装：14-Lead LGA (5mm x 3mm)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：1.47（100-499个）；1.27（1000+个）

ADXL343BCCZ-RL，封装：14-Lead LGA (5mm x 3mm)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：1.47（100-499个）；1.27（1000+个）

ADXL343BCCZ-RL7，封装：14-Lead LGA (5mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.47（100-499个）；1.27（1000+个）

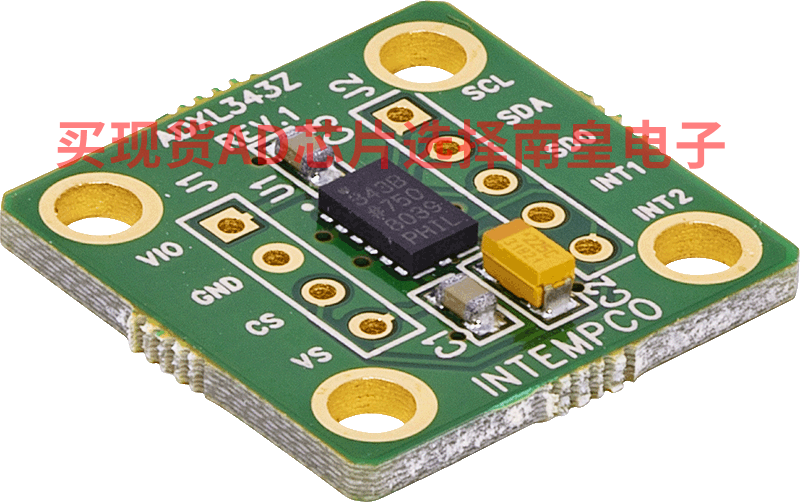

EVAL-ADXL343Z：ADXL343 分线板

EVAL-ADXL343Z是一款简单的分线板，可方便地将ADXL343 与现有系统相连。ADXL343是一款数字输出、3轴加速度计，具有低功耗和内置功能，是多种应用的理想选择。由于尺寸较小，EVAL-ADXL343Z对系统和加速度计的性能几乎没有影响，因此适用于在现有系统中评估ADXL343。注意，必须通过SPI或I2C以数字方式与ADXL343通信。EVAL-ADXL343Z不含有处理器，用户必须提供外部固件。关于包含处理器的评估板，请参考 EVAL-ADXL343Z-M 和 ADXL343Z-DB。
