ADXL317 是一款小型纤薄的低延迟 3 轴加速度计，具有实测高达 ±16 g 的高分辨率（14 位）。数字输出数据采用 I2S/时分复用 (TDM) 信号格式。此外，还提供一个 I2C 数字接口便于用户进行配置。

ADXL317 适用于宽带有源噪声控制 (ANC) 应用。在从加速开始到数字输出数据传输的整个过程中，ADXL317 具有极低的延迟，能够进行足够快速的响应，从而为宽带 ANC 系统留出充分的时间来响应噪声情况。ADXL317 的低噪声可增强套件精确区分各种外部噪声源的能力。

由于具有宽工作温度范围和高性能，ADXL317 适用于其他轮舱应用，例如自适应悬架控制。ADI 公司开发的汽车音频总线 (A2B) 可在系统范围内实现布线成本节省。ADXL317 用于与 A2B 产品系列（例如 AD2428W 和 AD2425W A2B 收发器）直接连接。

ADXL317 采用小型纤薄的 5 mm × 5 mm × 1.45 mm 32 引脚 LFCSP 封装。该套件在 –40°C 至 +125°C 的整个工作温度范围内适用于汽车应用。

请注意，在本数据手册全文中，多功能引脚（例如 DTX1/TPC）可能使用引脚全称或引脚的单一功能指代，例如 DTX1（如果仅与该功能相关时）。

应用

• 宽带 ANC
• 自适应悬架控制

• 48 kHz I2S/TDM 数字输出
• 高分辨率：14 位
• 与 AD2428W 和 AD2425W A2B 收发器直接兼容
• 用户可选带宽：500 Hz 至 4 kHz
• 低延迟：4 kHz 带宽时为 90 μs（典型值）

• 低噪声
  • X 轴和 Y 轴为 55 μg/√Hz（典型值）
  • Z 轴为 120 μg/√Hz（典型值）
• 工作温度范围：−40°C 至 +125°C
• 小型纤薄封装：5 mm × 5 mm × 1.45 mm LFCSP 封装
• AEC-Q100 适用于汽车应用

• 48 kHz I2S/TDM 数字输出
• 高分辨率：14 位
• 与 AD2428W 和 AD2425W A2B 收发器直接兼容
• 用户可选带宽：500 Hz 至 4 kHz
• 低延迟：4 kHz 带宽时为 90 μs（典型值）

• 低噪声
  • X 轴和 Y 轴为 55 μg/√Hz（典型值）
  • Z 轴为 120 μg/√Hz（典型值）
• 工作温度范围：−40°C 至 +125°C
• 小型纤薄封装：5 mm × 5 mm × 1.45 mm LFCSP 封装
• AEC-Q100 适用于汽车应用

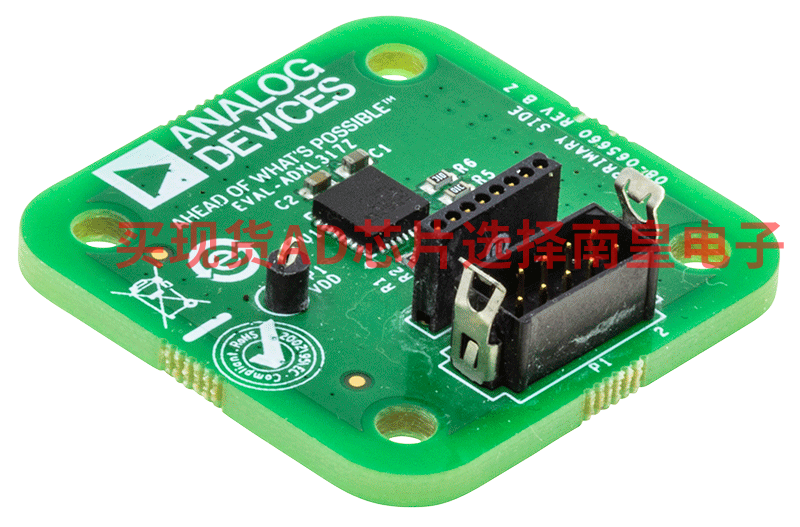

EVAL-ADXL317Z：ADXL317分线板

EVAL-ADXL317Z是一款简单的分线板，可方便地将ADXL317与现有系统相连。由于尺寸较小，EVAL-ADXL317Z对系统和加速度计的性能几乎没有影响，因此适用于在现有系统中评估ADXL317。请注意，ADXL317使用I2S/TDM串行接口进行数据传输，并使用I2C进行配置。EVAL-ADXL317Z不含处理器；必须由用户提供外部固件。有关完整的评估系统，请参阅EVAL-ADXL317-SDP套件。

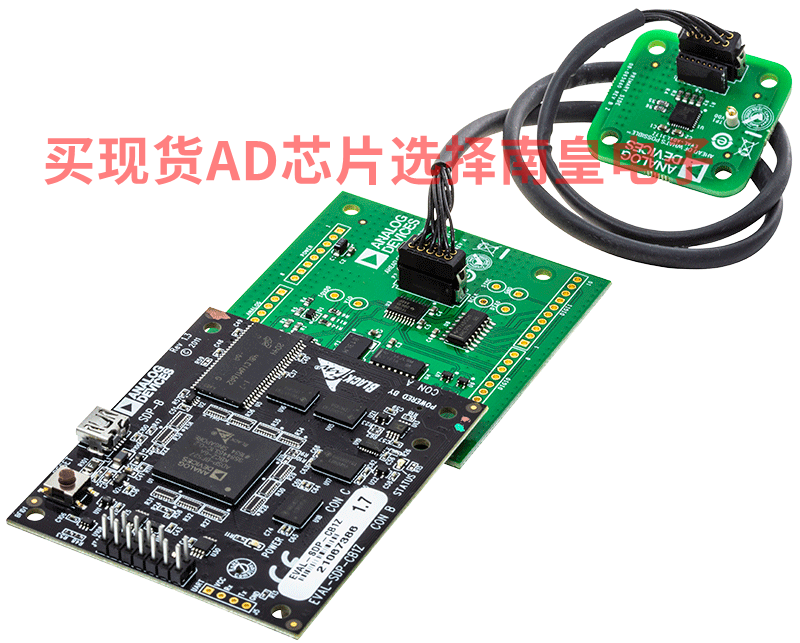

EVAL-ADXL317-SDP：ADXL317客户评估系统

EVAL-ADXL317-SDP是一款简单易用的客户评估系统，允许用户对ADXL317加速度计进行快速测试和评估。该系统包含主板（EVAL-SDP-CB1Z评估平台）、接口板(EVAL-SDP-INTER-317Z)和卫星板（EVAL-ADXL317Z分线板）。

EVAL-SDP-CB1Z板也称为"SDP-B”，通过USB电缆直接连接至PC，此USB连接可为电路板提供通信和电源。SDP-B与接口板(EVAL-SDP- INTER-317Z)相连并提供信号调理和电气连接，通过电缆与卫星板(EVAL-ADXL317Z)进行通信。借助此电缆，可轻松操作卫星板进行测试，也可将其单独置于环境室内进行温度或湿度测试。通过将各电路板分离，可减轻因其他元件的温度和湿度影响而造成的数据损坏。

EVAL-ADXL317-SDP客户评估系统配备所有必要电缆和连接器。此套件的每个器件可以单独购买。
