ADXL314是一款±200 g范围、13位分辨率、3轴数字加速度计。数字输出数据为16位二进制补码数据格式，可通过串行外设接口(SPI)、3线或4线式或者I2C数字接口访问。

集成式存储器管理系统采用32级先进先出(FIFO)缓冲器，可存储数据，从而尽可能减少主机处理器负荷，并降低整体系统功耗。

低功耗模式支持基于运动的智能电源管理，从而以低功耗进行阈值感测和运动加速度测量，在100 Hz输出数据速率(ODR)和VS = 2.5 V时的功耗通常为65 μA。

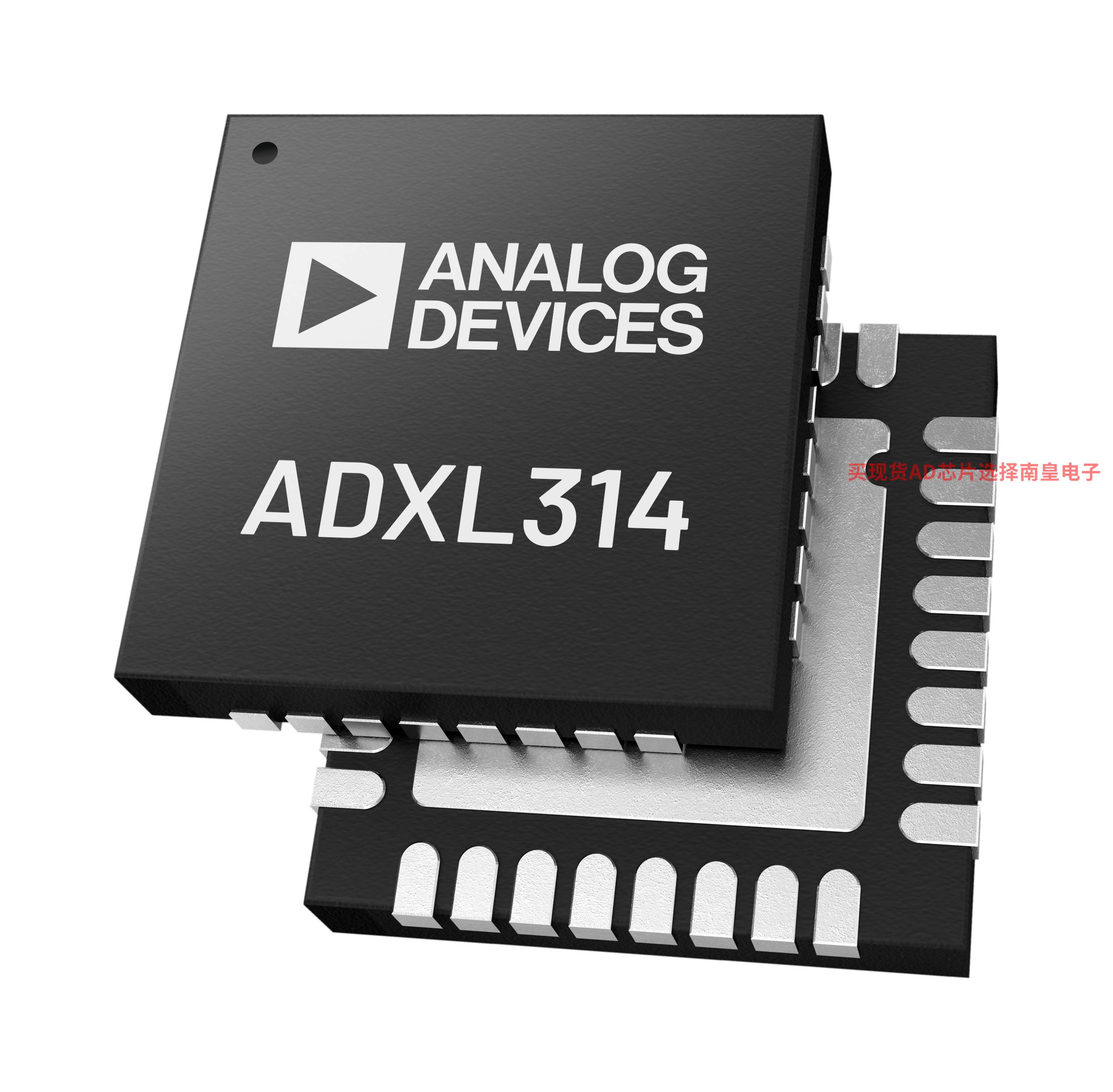

ADXL314采用5 mm × 5 mm × 1.45 mm、32引脚小型纤薄LFCSP封装。

应用

• 轮胎和电池组监控
• 强力事件检测

• 测量范围 ±200 g
• 低功耗：VS = 2.5 V（典型值）时，测量模式下为 170 μA，待机模式下为 17 μA
• 用户可选带宽高达 3200 Hz ODR
• 固定 13 位可编程输出分辨率
• 电源电压范围：2.0 V 至 3.6 V
• 使用 FIFO 技术的嵌入式存储器管理系统可将主机处理器负载降至最低
• 震动事件检测

• 活动/不活动监测
• SPI（3 线或 4 线）和 I2C 数字接口
• 宽温度范围：−40 至 +125°C
• 10,000 g 冲击生存能力
• 不含铅且符合 RoHS
• 小型纤薄封装：32 引脚 5 mm × 5 mm × 1.45 mm LFCSP
• AEC-Q100 适用于汽车应用

ADXL314WBCPZ-RL，封装：LFCSP:LEADFRM CHIP SCALE，包装形式及数量：卷带，4000，工作温度：-40 to 125C，AD官网报价：4.88（100-499个）；4.13（1000+个）

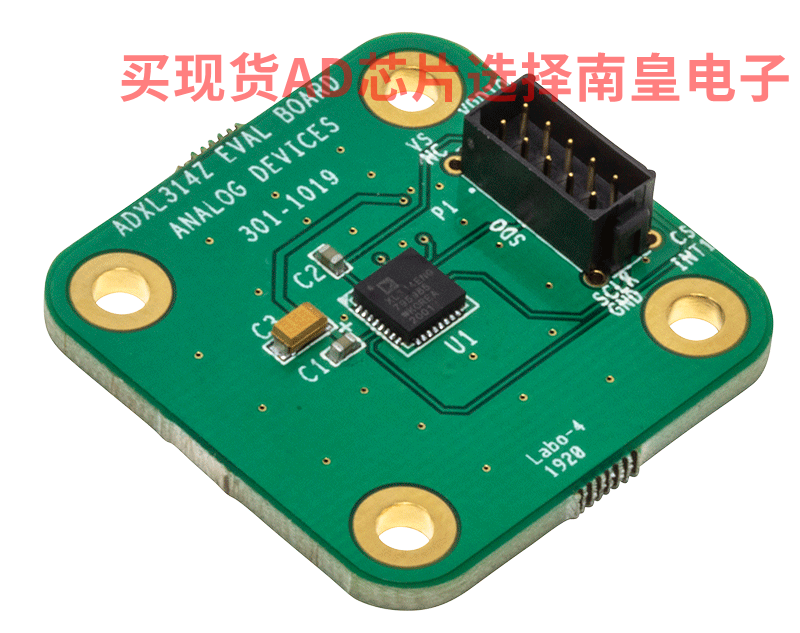

EVAL-ADXL314Z：评估 ADXL314 ±200 g 范围，3-轴数字加速度计

EVAL-ADXL314Z 是一款简单的评估板，可以快速评估 ADXL314 3 轴数字加速度计的性能。EVAL-ADXL314Z 非常适合评估现有系统中的 ADXL314，因为 EVAL-ADXL314Z 的刚度和小尺寸特点最大限度地减少了评估板对系统和加速度测量的影响。

有关 ADXL314 的完整详细信息，请参阅 ADXL314 数据手册，在使用 EVAL-ADXL314Z 评估板时应结合用户指南查阅该数据手册。

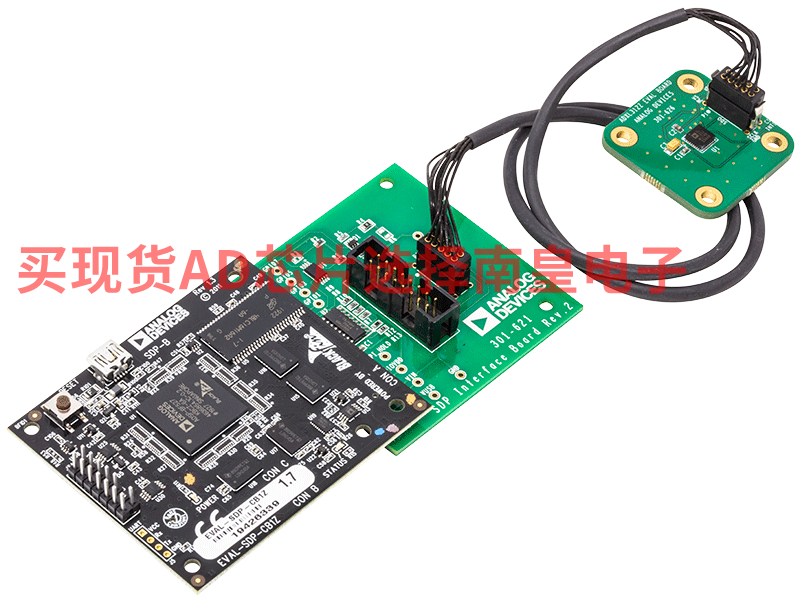

EVAL-ADXL314-SDP：ADXL314评估系统

EVAL-ADXL314-SDP是一款简单易用的客户评估系统，允许用户对ADXL314加速度计进行快速测试和评估。该系统包含主板（EVAL-SDP-CB1Z评估平台）、接口板(EVAL-SDP-INTERZ)和卫星板（EVAL-ADXL314Z分线板）。

EVAL-SDP-CB1Z板也称为“SDP-B”，通过USB电缆直接连接至PC，此USB连接可为电路板提供通信和电源。SDP-B与接口板(EVAL-SDP-INTERZ)相连并提供信号调理和电气连接，通过电缆与卫星板(EVAL-ADXL314Z)进行通信。借助此电缆，可轻松操作卫星板进行测试，也可将其单独置于环境室内进行温度或湿度测试。通过将各电路板分离，可减轻因其他元件的温度和湿度影响而造成的数据损坏。

主板和接口板也与EVAL-ADXL312Z和EVAL-ADXL313Z分线板兼容。

EVAL-ADXL314-SDP客户评估系统配备所有必要电缆和连接器。此套件的每个器件可以单独购买。
