ADXL313是一款小而薄的低功耗3轴加速度计，分辨率高（13位），测量范围达±4 g。数字输出数据为16位二进制补码格式，可通过串行端口接口(SPI)（3线式或4线式）或I2C数字接口访问。

ADXL313非常适合汽车报警或黑匣子应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。该器件具有高分辨率(1024 LSB/g)和低噪声(150 μg/√Hz)性能，能够分辨小到0.1°的倾角变化。内置FIFO有利于使用过采样技术，将倾角分辨率提升至0.025°。

该器件提供多种内置检测功能。运动和非运动检测功能检测有无运动发生，以及任意轴上的加速度是否超过用户设置的限值。这些功能可以映射到中断输出引脚。集成的32级FIFO可用来存储数据，较大程度地减少主机处理器的干预，降低系统功耗。

低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。

ADXL313采用5 mm × 5 mm × 1.45 mm、32引脚小型超薄LFCSP封装，与ADXL312加速度计引脚兼容。

应用

• 汽车报警
• 坡道起步辅助(HSA)系统
• 电子刹车制动
• 数据记录仪（黑匣子）

• 超低功耗（随数据速率而自动调整）
  • 低至30 μA（测量模式，VS = 3.3 V）
  • 低至0.1 μA（待机模式，VS = 3.3 V）
• 低噪声性能
  • 150 μg/√Hz（典型值，X轴和Y轴）
  • 250 μg/√Hz（典型值，Z轴）
• 正在申请专利的嵌入式FIFO技术可最大程度地减少主机处理器的负荷
• 用户可选的分辨率
  • 任意g范围内具有固定的10位分辨率
  • 任意g范围内具有固定的1024 LSB/g灵敏度
  • 分辨率可在±0.5 g（10位）至±4 g（13位）范围内按比例变化

• 内置运动检测功能可进行运动/非运动监控
• 电源和I/O电压范围：2.0 V至3.6 V
• SPI（3线式和4线式）和I2C数字接口
• 灵活的中断模式，可映射到两个中断引脚
• 通过串行命令可选测量范围
• 通过串行命令可选带宽
• 宽温度范围（-40°C至+105°C）
• 抗冲击能力：10,000 g
• 无铅/符合RoHS标准
• 小而薄：5 mm × 5 mm × 1.45 mm LFCSP封装
• 通过汽车应用认证

ADXL313WACPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 1.55mm w/ EP)，包装形式及数量：卷带，4000，工作温度：-40 to 105C，AD官网报价：5.77（100-499个）；4.81（1000+个）

ADXL313WACPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 1.55mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.77（100-499个）；4.81（1000+个）

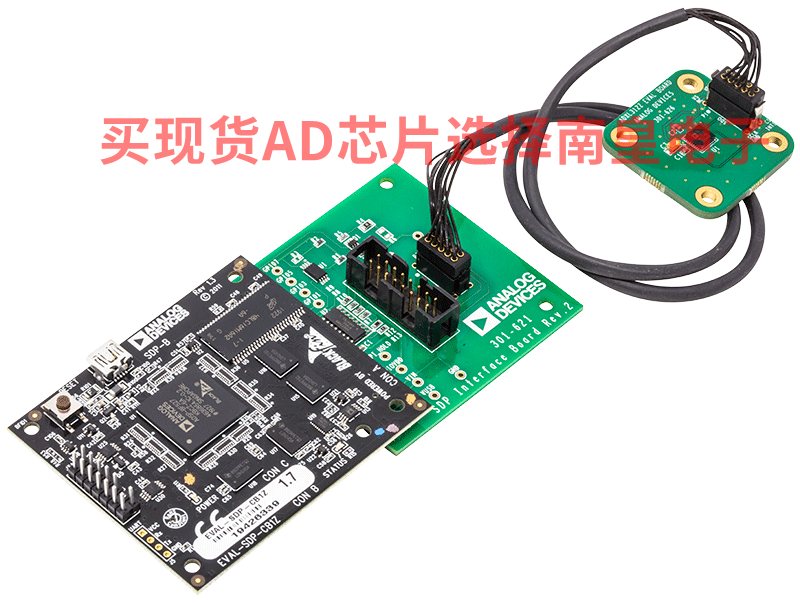

EVAL-ADXL313-SDP：基于 SDP-B 评估系统的实时评估系统

EVAL-ADXL313-SDP 是易于使用的客户评估系统，用户可以快速开始 ADXL313 加速度计的评估测试。该系统由一块主板（EVAL-SDP-CB1Z 评估平台）、一块接口板（EVAL-SDP-INTERZ）和一块卫星板（EVAL-ADXL313Z 分线板）组成。

EVAL-SDP-CB1Z 板（也称为“ SDP-B”）通过 USB 线直接连接到 PC，USB 连接则为该板提供通信和电源。SDP-B 连接到接口板 (EVAL-SDP-INTERZ)，该接口板提供信号调理和电气连接，以通过电缆与卫星板 (EVAL-ADXL313Z) 进行通信。该电缆使卫星板易于操作以进行测试，或可以将其单独放置到环境室内，以进行温度或湿度测试。将各板分开，可以减轻由于其他组件的温度和湿度影响而导致的数据损坏。

主电路板和接口板也与 EVAL-ADXL312Z 和 EVAL-ADXL314Z 分线板兼容。

EVAL-ADXL313-SDP 客户评估系统随附所有必需的电缆和连接器。该套件的每个部分都可以单独购买。

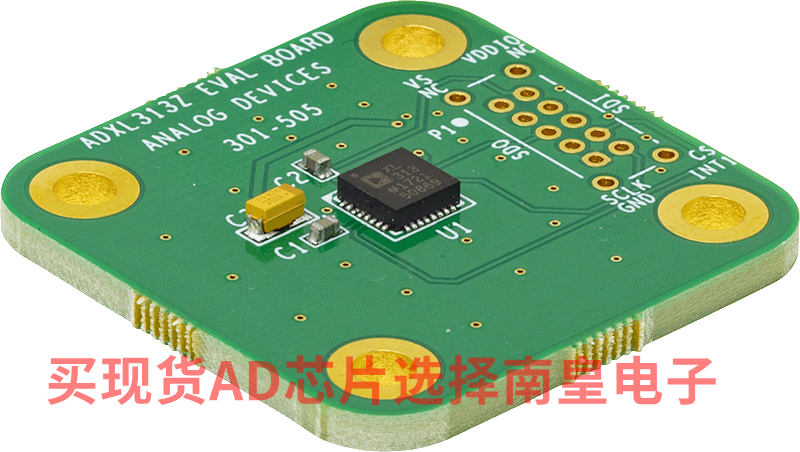

EVAL-ADXL313：ADXL313评估板

EVAL-ADXL313Z是一款简单的分线板，可方便地将ADXL313与现有系统相连。 ADXL313是一款数字输出、3轴加速度计，具有低功耗和内置功能，是多种应用的理想选择。 由于尺寸较小，EVAL-ADXL313Z对系统和加速度计的性能几乎没有影响，因此适用于在现有系统中评估ADXL313。 注意，必须通过SPI或I2C以数字方式与ADXL313通信。 EVAL-ADXL313Z不含有处理器，用户必须提供外部固件。 关于包含处理器的评估板，请参考 EVAL-ADXL313Z-M。
