ADXL1004 在拓展频率范围内提供超低的噪声密度，并且已针对轴承故障检测和诊断进行优化。ADXL1004 在整个线性频率范围内的噪声密度为 125 μg/√Hz（典型值）。微机电系统 (MEMS) 加速度计具有稳定、可重复的灵敏度，并且可以承受高达 10,000 g 的外部冲击。

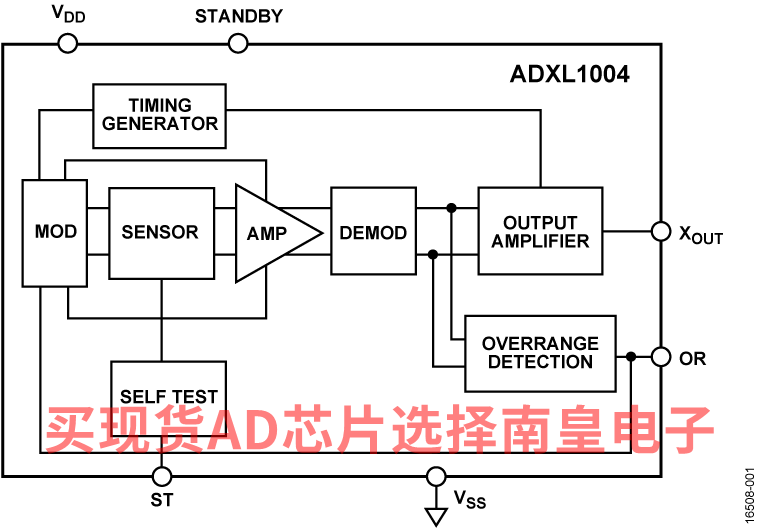

集成的信号调节电子产品可实现全静电自检 (ST) 和超量程 (OR) 指示器等特性，可用于嵌入式应用。凭借低功耗和 3.3 V 至 5.25 V 的单电源供电，ADXL1004 还可实现无线感测产品设计。ADXL1004 采用 5 mm × 5 mm × 1.80 mm LFCSP 封装，可在 −40°C 至 +125°C 的温度范围内工作。

应用

• 条件监测
• 预测性维护
• 资产健康
• 测试与测量
• 健康与使用监测系统 (HUMS)
• 声频发射

• 具有模拟输出的单平面轴加速度计
• 满刻度量程：±500 g
• 线性频率响应范围：直流至 24 kHz（典型值）（3 dB 点）

  • 谐振频率：45 kHz（典型值）
• 超低噪声密度：125 μg/√Hz
• 超量程感测和直流耦合实现快速的恢复时间
• 全面的机电自检
• 灵敏度性能

  • 温度灵敏度稳定性在 5% 范围内
  • 线性度为满刻度量程的 ±0.25%
  • 交叉轴灵敏度：±1.5%（X 轴上的 Z 轴加速度影响；X 轴上的 Y 轴加速度影响）
• 单电源供电

  • 与电源成比例的输出电压
  • 低功耗：1.0 mA（典型值）
  • 省电待机操作模式，提供快速恢复
• 与 RoHS 兼容
• 工作温度范围为 −40°C 至 +125°C

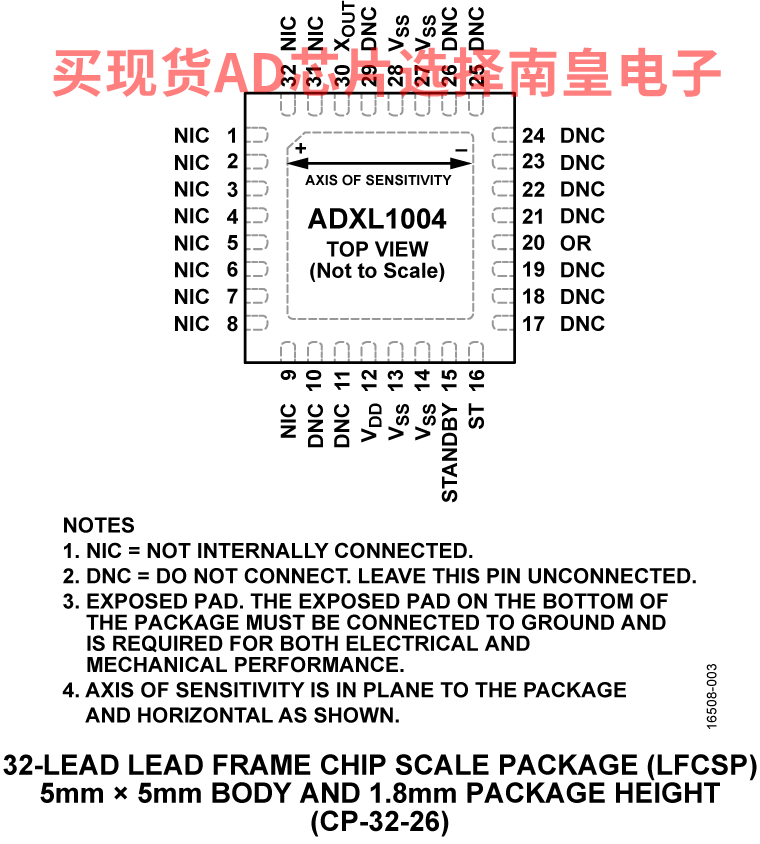

• 32 引脚 5 mm × 5 mm × 1.80 mm LFCSP 封装

ADXL1004BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：48.47（100-499个）；40.15（1000+个）

ADXL1004BCPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)，包装形式及数量：卷带，4000，工作温度：-40 to 125C，AD官网报价：48.47（100-499个）；40.15（1000+个）

ADXL1004BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：48.47（100-499个）；40.15（1000+个）

EVAL-ADXL1004：ADXL1004 评估板

EVAL-ADXL1004Z 评估板非常简单易用，可让用户快速评估 ADXL1004 振动传感器的性能。EVAL-ADXL1004Z 经过专门设计，可安装到机械振动筛上，它采用 0.8 英寸见方的超厚印刷电路板 (PCB) 构造而成。提供了螺孔，以便刚性安装到振动块上。这种设计允许用户在无需将器件焊接到单独测试板的情况下评估 ADXL1004 振动传感器的全面性能。在输出处提供了一个简单的 RC 低通滤波器，具有 -3 dB、大约 20 kHz 的带宽。元件可以进行替换，以允许用户在器件的输出处实施专用于其应用场合的低通滤波器。

有关微机电系统 (MEMS) ADXL1004 加速度计的详细信息，请参阅 Analog Devices, Inc. 提供的 ADXL1004 数据手册，该手册必须与 ADXL1004 试验板文档内链接的用户指南结合使用。
