ADV7671是一款高清多媒体接口(HDMI)收发器。

ADV7671支持48 Gbps固定速率链路(FRL)和18 Gbps转换最小化差模信号(TMDS)视频速率。ADV7671提供HDMI接收器端口、HDMI发射器端口、音频输入端口、音频输出端口和增强音频回传通道(eARC)接口。

HDMI接收器和发射器支持未压缩的8k/60 Hz (8k60) YCbCr 4:2:0 12位视频、8k/30 Hz (8k30) RGB 12位视频和4k/120 Hz (4k120) RGB 12位高帧速率视频，同时兼容数字视频接口(DVI)。

音频输出端口支持8通道、192 kHz线性脉冲代码调制(LPCM)，且音频输入端口支持2通道、192 kHz LPCM。ADV7671音频端口还支持压缩音频格式。

eARC接口支持8通道、192 kHz PCM音频和高比特率(HBR)音频压缩格式，包括1位Direct Stream Digital (DSD)音频、Dolby Atmos、Dolby TrueHD和DTS-HD。eARC接口也支持音频回传通道(ARC)。

ADV7671支持显示流压缩(DSC) 1.2a数据直通以及HDMI动态HDR、HDR10+和Dolby Vision的高动态范围(HDR)元数据直通。ADV7671还支持HDMI的可变刷新率(VRR)、快速Vactive (FVA)和自动低延迟模式(ALLM)直通模式。

ADV7671实施高带宽数字内容保护(HDCP) 2.3规范以保护优质内容交付。HDCP 2.3适用于发射器、接收器和中继器配置。HDCP 2.3与HDCP 2.2向后兼容。

ADV7671使用高级主机控制器应用编程接口(API)通过I2C进行配置。

ADV7671提供带裸露焊盘的108引脚引脚架构芯片级封装(LFCSP)，额定工作温度范围为0°C至70°C。

如需样片或购买ADV7671，客户必须通过HDMI Licensing Administrator, Inc.获得HDMI 2.1授权采用者许可，以及通过Digital Content Protection, LLC (DCP)获得HDCP 2.x授权采用者许可。

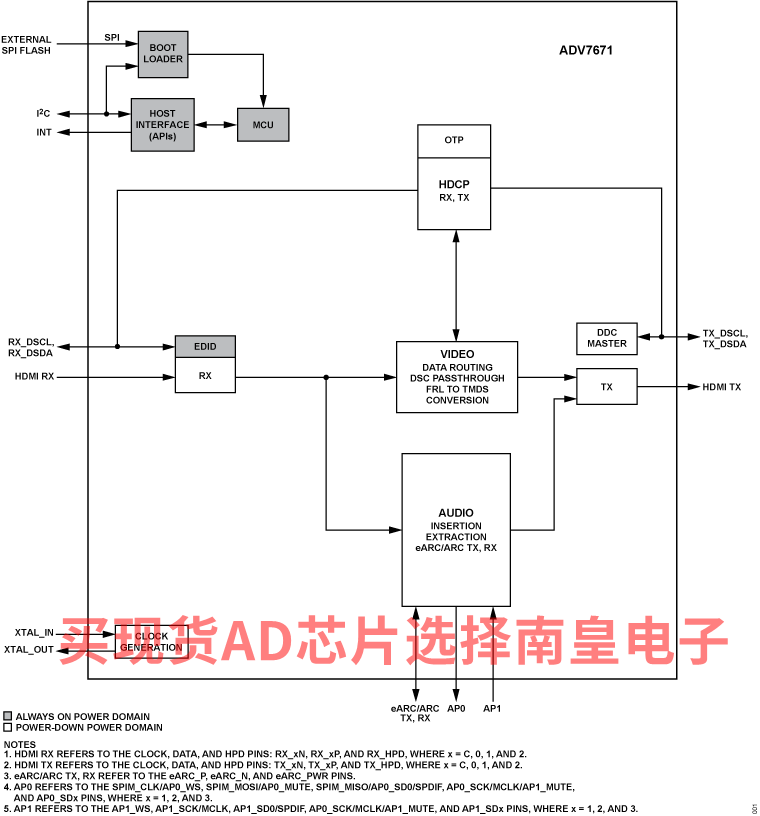

应用

• 电视、家庭影院和条形音箱

• 1路输入、1路输出HDMI收发器，未压缩视频
  • 支持高达8k60 YCbCr 4:2:0的12位视频
  • 支持高达8k30 RGB/YCbCr 4:4:4/4:2:2的12位视频
  • 支持高达4k120 4:4:4的12位高帧速率视频
• HDMI接收器
  • 支持高达48 Gbps的FRL信号
  • 支持高达18 Gbps的TMDS视频
  • eARC发射器
  • 片内4模块EDID SRAM，由外部MCU主机处理器通过API管理
• HDMI发送器
  • 支持高达48 Gbps的FRL信号
  • 支持高达18 Gbps的TMDS视频
  • eARC接收器
• HDCP
  • 支持HDCP 1.4和HDCP 2.3
  • 支持发射器和接收器端口上独立的HDCP
  • 全集成式HDCP 1.4和HDCP 2.3中继器模式
  • 片内密钥存储在OTP存储器中

• 音频
  • 音频提取和插入端口
  • 支持6通道、1位音频
  • 支持8通道、192 kHz、24位LPCM音频
  • 支持24.576 Mbps IEC 61937压缩音频
• 视频
  • FRL至TMDS和TMDS至FRL模式转换
  • 支持VRR、FVA和ALLM直通
  • 支持动态HDR直通，包括HDMI动态HDR元数据、HDR10+和Dolby Vision
  • 支持DSC 1.2a直通
• HDMI 1.4a、HDMI 1.4b、HDMI 2.0、HDMI 2.1和DVI兼容收发器

ADV7671JCPZ-10，封装：108-Lead LFCSP (12 mm x 12 mm x 0.85 mm)，包装形式及数量：托盘，840，工作温度：0 to 70C，AD官网报价：

ADV7671JCPZ-12，封装：108-Lead LFCSP (12 mm x 12 mm x 0.85 mm)，包装形式及数量：托盘，840，工作温度：0 to 70C，AD官网报价：

ADV7671JCPZ-10，封装：108-Lead LFCSP (12 mm x 12 mm x 0.85 mm)，包装形式及数量：托盘，840，工作温度：0 to 70C，AD官网报价：

ADV7671JCPZ-12，封装：108-Lead LFCSP (12 mm x 12 mm x 0.85 mm)，包装形式及数量：托盘，840，工作温度：0 to 70C，AD官网报价：
