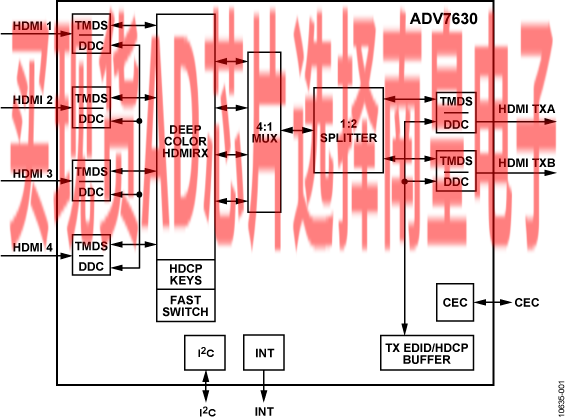

ADV7630是一款高质量的1:2 HDMI分频器，采用4:1输入多路复用器。它在单芯片上集成了四路输入HDMI接收器和双通道发射器功能。ADV7630支持所有强制性HDMI 3D TV格式、最高1080p 36位/像素深色HDTV格式和最高1080p60的显示分辨率。通过TMDS技术，HDMI接收器还支持HDCP加密视频的接收。HDMI视频通过发射器发送到下游器件。HDMI输出采用专用DDC线路和HDCP加密引擎。

ADV7630集成一个HDMI CEC控制器，支持能力发现和控制(CDC)特性。

所有输入HDMI端口均具有XpressView快速切换功能。XpressView技术使用ADI公司基于硬件的HDCP引擎，软件开销极小，所有HDMI输入端口可在不到1秒的时间内快速完成切换。

各HDMI输入端口具有专用的5 V检测和热插拔置位引脚。该HDMI接收器还集成一个均衡器，确保该接口在低质量长电缆条件下具有鲁棒的工作性能。

每个HDMI具有专用热插拔检测端口和DDC线路，附带内部HDCP加密引擎。

ADV7630采用EDID复制器和内部EDID RAM。在发射器侧，DDC控制允许从接收端回读EDID数据。由于器件集成了内部稳压器，系统断电后，接收器侧的EDID功能可从HDMI电缆供电。

ADV7630采用先进的CMOS工艺制造，提供14 mm × 14 mm、128引脚TQFP_EP表贴封装，符合RoHS标准；额定温度范围为0°C至70°C。

应用

• 视频会议
• 高清电视
• AVR、HTiB
• Soundbar
• 视频开关
• HDMI分频器

• 2.25 GHz TMDS HDMI 1:2分频器，采用4:1输入多路复用
• 支持高清多媒体接口(HDMI)
  • 支持所有强制性和附加3D视频格式
  • 兼容CEC 1.4
• 支持36/30位/像素深色和24位/像素色彩
  • 支持高带宽数字内容保护(HDCP) 1.4，内置HDCP密钥
  • 欲了解更多特性，请参考数据手册

• 225 MHz最高TMDS时钟频率
  • XpressView可在所有HDMI输入端口上快速切换
• 通用
  • 中断控制器，提供中断输出
  • 片内5 V稳压器，支持5 V HDMI电缆供电
  • 提供软件库、驱动和应用程序
  • 内部EDID RAM

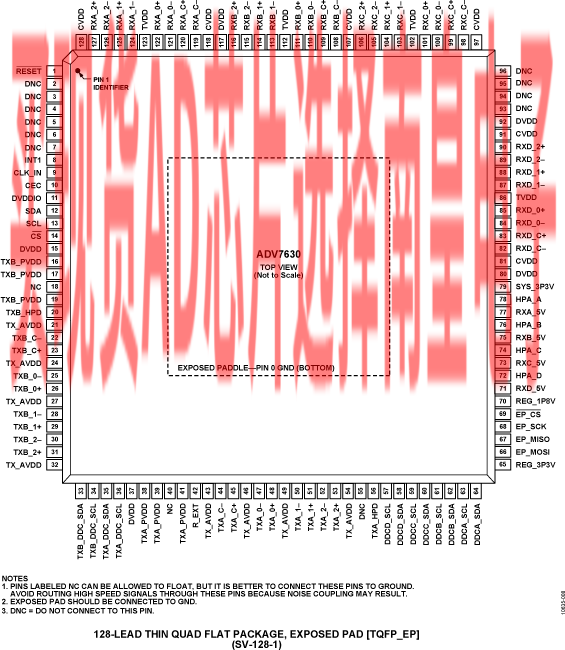

  • 128引脚、14 mm × 14 mm TQFP_EP封装

ADV7630KSVZ，封装：128-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：0 to 70C，AD官网报价：

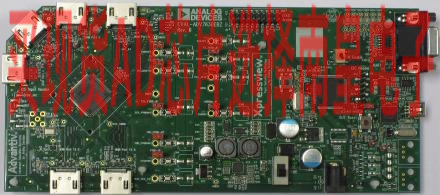

EVAL-ADV7630：ADV7630评估板

EVAL-ADV7630EBZ评估板用于评估ADV7630。它内置四路HDMI输入和两路HDMI输出。板载NXP LPC2387微控制器包含预装的软件驱动程序，用于处理中继器功能。该评估板还集成了USB连接器，用于与PC通信。它可以访问寄存器并加载脚本。
