ADV7613是一款高质量、低功耗、单输入HDMI转LVDS显示桥接芯片。 它内置HDMI兼容型接收器，支持最高达1080p、60 Hz格式

HDMI端口具有专用的5 V检测和热插拔置位引脚。 该HDMI接收器还集成一个均衡器，用于确保与长电缆的接口具有鲁棒的工作性能。

ADV7613具有一个音频输出端口，用于输出从HDMI流提取的音频数据。 它支持多种HDMI音频格式，包括通过Direct Stream Digital (DSD)和HBR等传输的超级音频光盘(SACD)格式。 HDMI接收器具有高级静音控制器，可消除音频输出中的外来声频噪声。

ADV7613集成一个分量处理器(CP)，用于处理来自HDMI接收器的视频信号。它提供的功能包括：对比度、亮度和饱和度调整；STDI检测模块；自由运行；以及同步对准控制等。

LVDS编码器可将数据包封装到6位或8位非直流平衡OpenLDI映射或8位VESA映射中。 ADV7613可通过双通道LVDS发射器输出24位OpenLDI数据，输入端接收最高达1080p分辨率60 Hz频率数据。 单个LVDS输出端口支持的最大输出时钟频率为92 MHz。 ADV7613提供汽车应用级和消费级产品。 工作温度范围为−40°C至+85°C

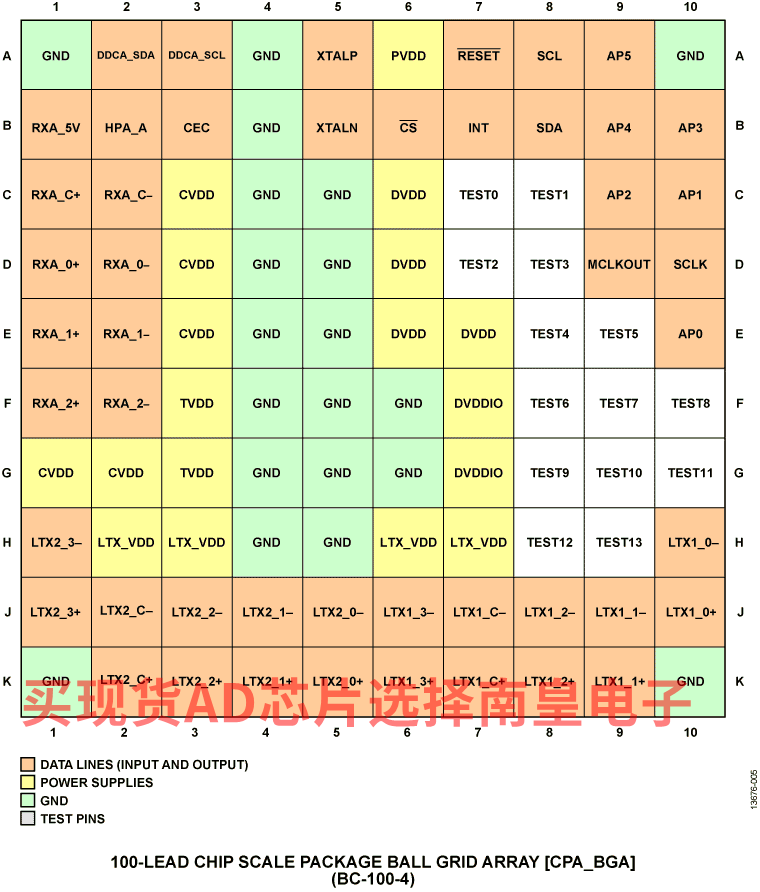

ADV7613采用先进的CMOS工艺制造，提供符合RoHS标准的9 mm × 9 mm、100引脚CSP_BGA、封装。

应用

• 投影仪
• 车载信息娱乐系统（音响主机）
• 车载信息娱乐系统显示器
• 数字标牌

• 提供双通道LVDS发射器输出的单输入HDMI接收器
• HDMI接收器支持
  148.5 MHz最高TMDS时钟频率
  支持高带宽数字内容保护(HDCP) 1.4，内置HDCP密钥
  自适应HDMI均衡器
  HDMI端口支持5 V检测和热插拔
  扩展的色度，包括sYCC601、Adobe RGB、Adobe YCC 601和xvYCC扩展颜色范围

• LVDS发射器
  双通道24位OpenLDI接口
  支持6位和8位非平衡OpenLDI或8位视频电子设备标准协会(VESA)格式
• 音频支持包括高比特率(HBR)和直接数字流(DSD) (DSD)
• 支持SPDIF（兼容IEC 60958）数字音频
• 欲了解更多特性，请参考数据手册

ADV7613BBCZ，封装：100-Ball CSPBGA (9mm x 9mm x 1.25mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：

ADV7613BBCZ-RL，封装：100-Ball CSPBGA (9mm x 9mm x 1.25mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：

ADV7613WBBCZ，封装：100-Ball CSPBGA (9mm x 9mm x 1.25mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：

ADV7613WBBCZ-P，封装：100-Ball CSPBGA (9mm x 9mm x 1.25mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：

ADV7613WBBCZ-P-RL，封装：100-Ball CSPBGA (9mm x 9mm x 1.25mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：

ADV7613WBBCZ-RL，封装：100-Ball CSPBGA (9mm x 9mm x 1.25mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：

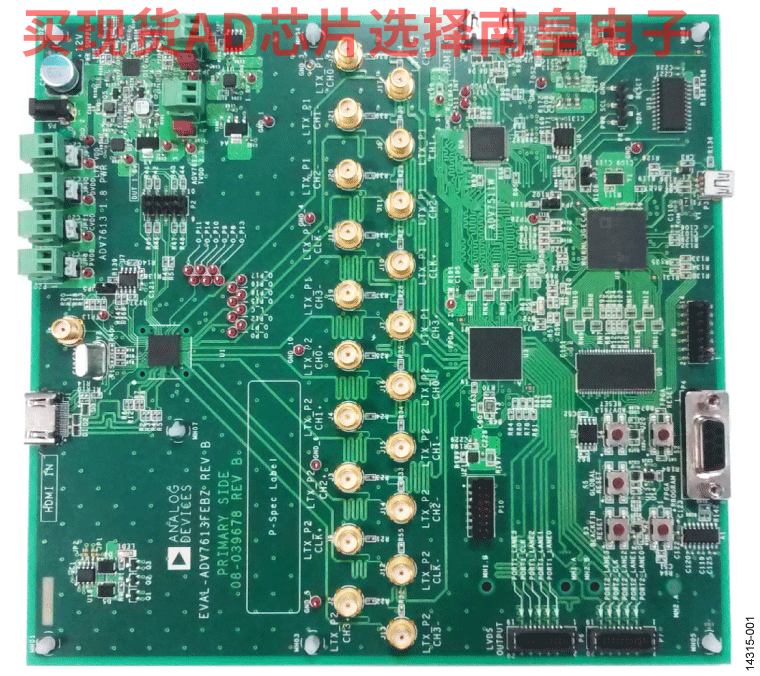

EVAL-ADV7613：ADV7613 评估板

EVAL-ADV7613FEBZ 评估板用户指南旨在为EVALADV7613FEBZ 提供应用支持。

ADV7613 是低压差分信号（LVDS）输出设备的高清晰度多媒体接口（HDMI）输入设备，用于将HDMI输入信号转换为LVDS输出信号，以驱动连接的、可处理LVDS 型信号的液晶显示器（LCD）。

EVAL-ADV7613FEBZ 使用户可通过驱动连接的LCD输出设备或直接驱动连接的电视监控器，来评估ADV7613。可以同时驱动电视监控器和LCD显示器。

评估板上有现场可编程门阵列（FPGA）器件和Blackfin 器件，可以输出到电视监控器。Blackfin器件在EVAL-ADV7613FEBZ评估板上提供 I2C 通信。

FPGA和Blackfin器件在评估板上进行编程。

有关完整的详细信息，请参阅 ADV7613 的数据手册，在使用评估板时，必须同时参阅本用户指南。
