ADV7282A与ADV7282具有相同的引脚排列且软件兼容。ADV7282A (ADV7282A-M)的移动工业处理器接口(MIPI)模型与ADV7282-M具有相同的引脚排列且软件兼容。

除非另有说明，所有特性、功能和规格由ADV7282A和ADV7282A-M共享。

ADV7282A是一款多功能、单芯片、多格式视频解码器，可自动检测标准模拟基带视频信号，并将它们转换为YCrCb 4:2:2分量视频数据流。

ADV7282A的模拟输入集成一个输入多路复用器（ADV7282A 4通道，ADV7282A-M 6通道）、一个单通道10位模数转换器(ADC)和一个片内差分转单端转换器，以便直接连接差分、伪差分或单端CVBS，而无需外部放大器电路。

ADV7282A中的标清处理器(SDP)能够自动检测复合、S-视频(Y/C)和分量形式的PAL、NTSC和SECAM标准信号。转换为4:2:2分量视频数据流的模拟视频通过8位ITU-R BT.656标准兼容接口(ADV7282A)或MIPI CSI-2发射（以下简称MIPI发射）(ADV7282A-M)接口进行输出。ADV7282A还集成去隔行模块，以便实现隔行-逐行(I2P)转换。

ADV7282A提供电池短路(STB)诊断检测输入和通用输出。

ADV7282A提供节省空间的RoHS兼容型LFCSP表贴封装。ADV7282A的额定温度范围为-40°C至+105°C，非常适合汽车应用。

ADV7282A必须按照评估板脚本文件中提供的I2C写入进行配置。

应用

• 高级驾驶员辅助
• 汽车信息娱乐
• 支持视频安全监控的DVR
• 媒体播放器

• 全球 NTSC/PAL/SECAM 颜色解调支持
• 一个 10 位 ADC，每个通道 4 倍过采样率，适用于 CVBS、Y/C 和 YPrPb 模式
• 带有片内抗锯齿滤波器的模拟视频输入通道

  • ADV7282A：多达 4 个输入通道
  • ADV7282A-M：多达 6 个输入通道
• 对 CVBS（复合）、S 视频 (Y/C) 和 YPrPb（分量）的视频输入支持
• 完全差分、伪差分和单端 CVBS 视频输入支持
• NTSC/PAL/SECAM 自动检测
• 对 2 个视频输入的 STB 诊断
• 高达 4 V 共模输入范围解决方案
• 卓越的共模噪声抑制功能
• 5 行自适应 2D 梳状滤波器和 CTI 视频增强
• 采用自适应峰值白电平模式的集成式 AGC
• 快速切换功能
• 集成式 I2P 视频输出转换器（去交错器）
• ACE
• 下抖动（8 位到 6 位）
• Rovi 复制保护检测
• 8 位 ITU-R BT.656 YCrCb 4:2:2 输出，以及 HS、VS 或场同步 (ADV7282A)
• MIPI CSI-2 输出接口（仅限 ADV7282A-M）
• 支持 WST 的全功能 VBI 数据切片器
• 提供掉电模式
• 兼容 I2C 的双线串行接口
• 符合汽车应用要求
• 工作温度范围为 −40°C 至 +105°C
• 32 引脚 5 mm × 5 mm 兼容 RoHS 的 LFCSP

ADV7282AWBCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：9.24（100-499个）；6.6（1000+个）

ADV7282AWBCPZ-M，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：9.24（100-499个）；6.6（1000+个）

ADV7282AWBCPZ-M-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：9.24（100-499个）；6.6（1000+个）

ADV7282AWBCPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：9.24（100-499个）；6.6（1000+个）

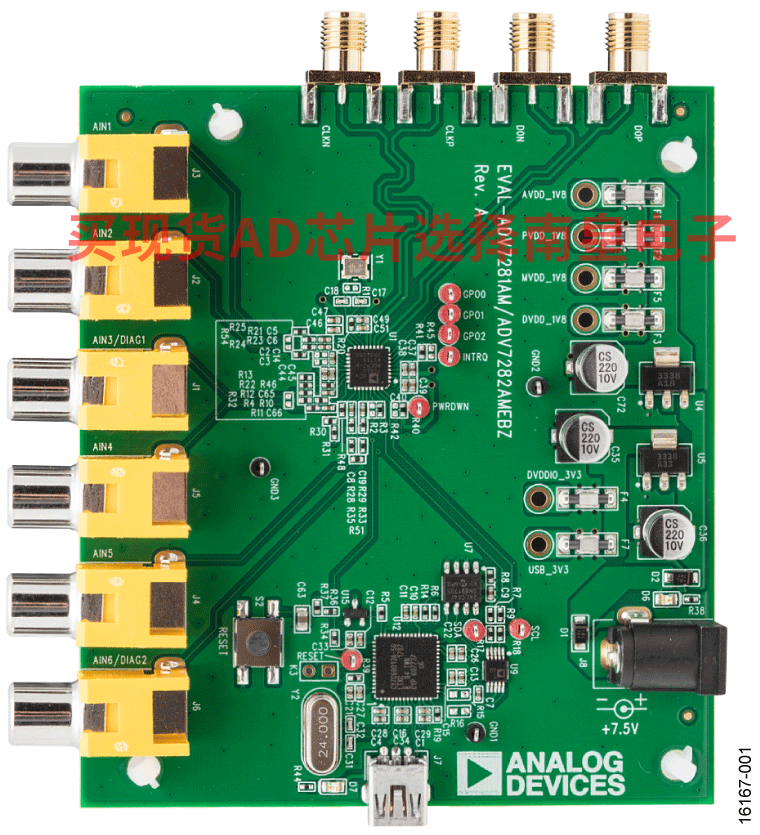

EVAL-ADV7282A-M：ADV7282A-M 评估板

EVAL-ADV7282AMEBZ 评估套件是由 Analog Devices, Inc. 提供的平台，用于评估 ADV7282A-M 视频解码器。EVAL-ADV7282AMEBZ 评估套件包含 EVAL-ADV7282AMEBZ 评估板及其所有必需的外设。

本用户指南详细介绍了 EVAL-ADV7282AMEBZ 评估板硬件，以及使用该硬件所需的软件。

使用 EVAL-ADV7282AMEBZ 评估板时，应参阅 ADV7282A-M 数据手册和 ADV7280A/ADV7281A/ADV7282A 设备手册，同时参阅本用户指南。

可访问工程师专区，以查找其他有关 ADV7282A-M 的信息。

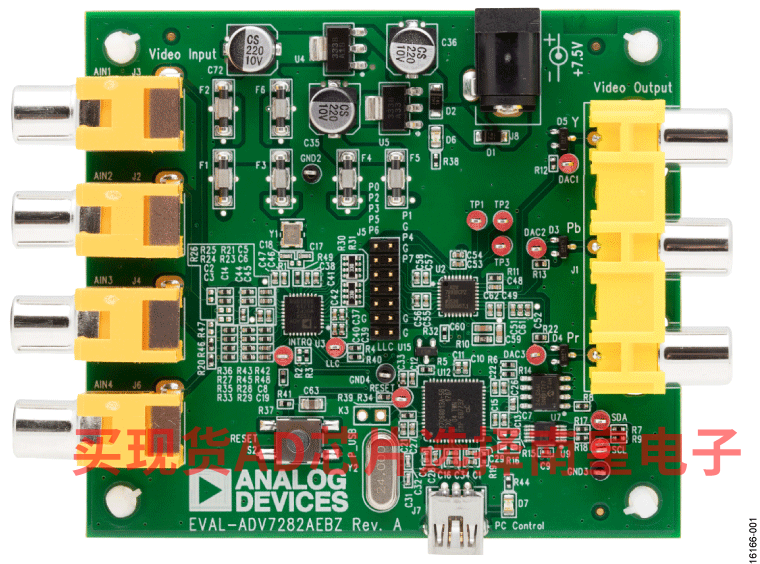

EVAL-ADV7282A：ADV7282A 评估板

EVAL-ADV7282AEBZ 评估套件是由 Analog Devices, Inc. 提供的平台，用于评估 ADV7282A 视频解码器。EVAL-ADV7282AEBZ 评估套件包含 EVAL-ADV7282AEBZ 评估板及其所有必需的外设。

本用户指南详细介绍了 EVAL-ADV7282AEBZ 评估板硬件，以及使用该硬件所需的软件。

使用 EVAL-ADV7282AEBZ 评估板时，应参阅 ADV7282A 数据手册和 ADV7280A/ADV7281A/ADV7282A 设备手册，同时参阅本用户指南。

可访问工程师专区，以查找其他有关 ADV7282A 的信息。
