ADV3224/ADV3225均为高速16 × 8模拟交叉点开关矩阵，?3 dB信号带宽大于750 MHz，压摆率大于2500 V/μs。

ADV3224/ADV3225内置8个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以实现交叉点输出并联，从而防止关断通道向输出总线提供负载。ADV3224的增益为+1；ADV3225的增益为+2，两种器件均采用±5 V电源供电。通道切换通过串行数字控制接口（允许以菊花链的形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，而无需对整个阵列重新编程。

ADV3224/ADV3225 采用72引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

应用

• 路由高速信号，包括：
  视频（NTSC、PAL、S、SECAM、YUV、RGB）
  压缩视频（MPEG、小波）
  3级数字视频(HDB3)
• 数据通信
• 电信

• 16 x 8 高速非阻塞式开关阵列
• 引脚排列和功能与 AD8110/AD8111相当
• 直接兼容ADV3228/ADV3229 8 x 8 阵列
• 完整的解决方案
  缓冲式输入
  可编程高阻抗输出
  8个输出放大器，G = +1 (ADV3224)，G = +2 (ADV3225)
  驱动150 Ω负载
• 采用±5 V电源供电
• 低功耗：0.5 W
• 出色的交流性能 - 欲了解更多信息，请参考数据手册。
• 可对开关阵列进行串行或并行编程

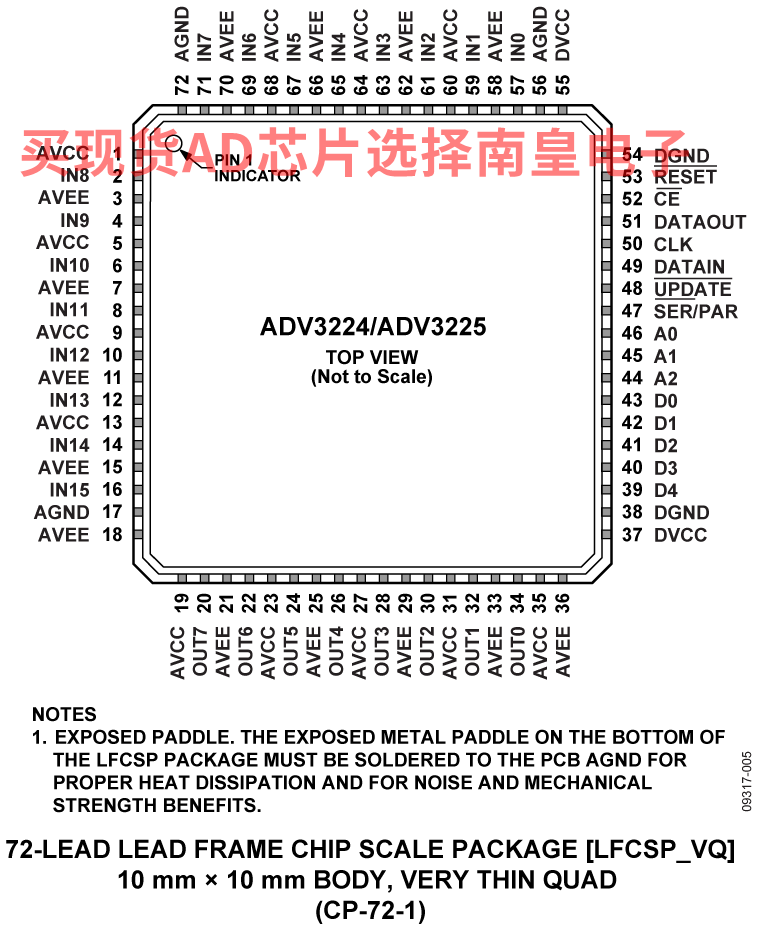

• 72引脚LFCSP封装(10 mm x 10 mm)

ADV3225ACPZ，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：49.5（100-499个）；35.2（1000+个）

EVAL-ADV3225：ADV3225 评估板

本页提供750 MHz、16x8模拟交叉点开关ADV3225的评估板订购信息。
