ADV3224的基本参数
  • 制造厂商:AD
  • 产品类别:缓冲模拟交叉点开关
  • 技术类目:缓冲模拟交叉点开关
  • 功能描述:750 MHz, 16 × 8 模拟交叉点开关
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADV3224的产品详情:
ADV3224/ADV3225均为高速16 × 8模拟交叉点开关矩阵,?3 dB信号带宽大于750 MHz,压摆率大于2500 V/μs。

ADV3224/ADV3225内置8个独立输出缓冲器,可以将这些缓冲器置于高阻抗状态,以实现交叉点输出并联,从而防止关断通道向输出总线提供负载。ADV3224的增益为+1;ADV3225的增益为+2,两种器件均采用±5 V电源供电。通道切换通过串行数字控制接口(允许以菊花链的形式连接多个器件)或者并行控制接口实现;各路输出可以独立更新,而无需对整个阵列重新编程。

ADV3224/ADV3225采用72引脚LFCSP封装,额定温度范围为?40°C至+85°C工业温度范围。

应用

  • 路由高速信号,包括:
    视频(NTSC、PAL、S、SECAM、YUV、RGB)
    压缩视频(MPEG、小波)
    3级数字视频(HDB3)
  • 3级数字视频(HDB3)
  • 电信
ADV3224的优势和特点:
  • 16 x 8高速非阻塞式开关阵列
  • 引脚排列和功能与 AD8110/AD8111相当
  • 直接兼容ADV3228/ADV32298 x 8阵列
  • 完整的解决方案
    缓冲式输入
    可编程高阻抗输出
    8个输出放大器, G = +1 (ADV3224), G = +2 (ADV3225)
    驱动150 Ω 负载
  • 采用±5 V电源供电
  • 低功耗:0.5 W
  • 出色的交流性能 - 欲了解更多信息,请参考数据手册。
  • 可对开关阵列进行串行或并行编程

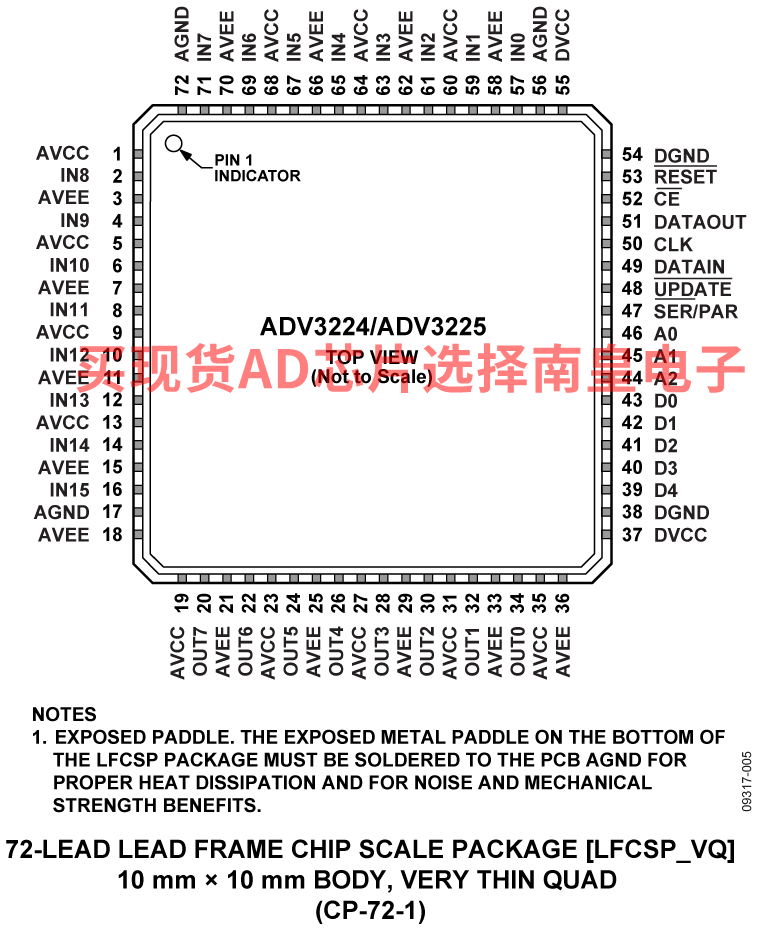

  • 72引脚LFCSP封装(10 mm x 10 mm)
ADV3224具体的完整产品型号参数及价格(美元):

ADV3224ACPZ,封装:72-Lead LFCSP (10mm x 10mm w/ EP),包装形式及数量:托盘,168,工作温度:-40 to 85C,AD官网报价:49.5(100-499个);35.2(1000+个)

轻松满足您的AD芯片采购需求
ADV3224的评估套件:

EVAL-ADV3224:ADV3224 评估板

本页提供750 MHz、16x8模拟交叉点开关ADV3224的评估板订购信息。
