ADV3221和ADV3222是高速、高压摆率、缓冲4:1模拟多路复用器。其−3 dB信号带宽大于800 MHz，通道切换的1%建立时间少于20 ns。两款器件的串扰性能均低于-58 dB，隔离性能为-67 dB (100 MHz)，因而适合许多高速应用。驱动75 Ω 后部端接负载时，差分增益误差低于0.02%，差分相位误差小于0.02，0.1 dB平坦度超过100 MHz，是各类信号开关的理想选择。

ADV3221/ADV3222含有一个输出缓冲，可将其置于高阻抗状态。这样可以将多个输出相互连接起来，实现级联信号级，而无需关断通道为输出总线提供负载。ADV3221的增益为+1，ADV3222的增益为+2；两种器件均采用±5 V电源供电，仅消耗不到7.5 mA的空闲电流。通道切换通过锁存控制线路实现，可在多ADV3221/ADV3222环境中实现同步更新。

ADV3221/ADV3222采用16引脚SOIC封装，工作温度范围为-40°C至+85°C扩展工业温度范围。

应用

• 路由高速信号，包括：
  视频（NTSC、PAL、S、SECAM、YUV、RGB）
  压缩视频（MPEG、小波）
  3级数字视频(HDB3)
  数据通信
  电信

• 提供中文数据手册
• 出色的交流性能
  带宽:- 3 dB
  800 MHz（200 mV p-p）
  750 MHz（2 V p-p）
  压摆率：2400 V/μs
• 低功耗：75 mW，VS = ±5 V
• 出色的视频性能
  0.1 dB增益平坦度：100 MHz
  差分增益误差：0.02%
  差分相位误差：0.02°
  (RL = 150 Ω)
• ADV3221是HA4344的引脚升级版本
• 增益 ：= +1 (ADV3221)或 +2 (ADV3222)
• 所有不利串扰低： ?85 dB（5 MHz）；?58 dB（100 MHz）

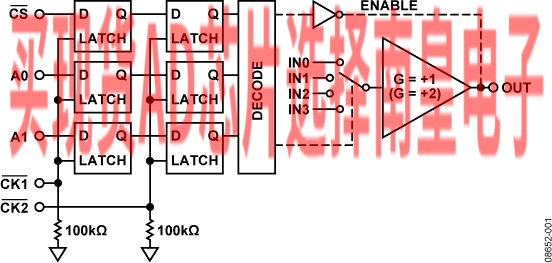

• 锁存控制线路实现同步切换
• 利用高阻抗输出禁用功能，多个器件可以相连，且不会向输出总线提供负载
• 16引脚SOIC

ADV3221ARZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：3.29（100-499个）；2.97（1000+个）

ADV3221ARZ-R7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.97（1000+个）

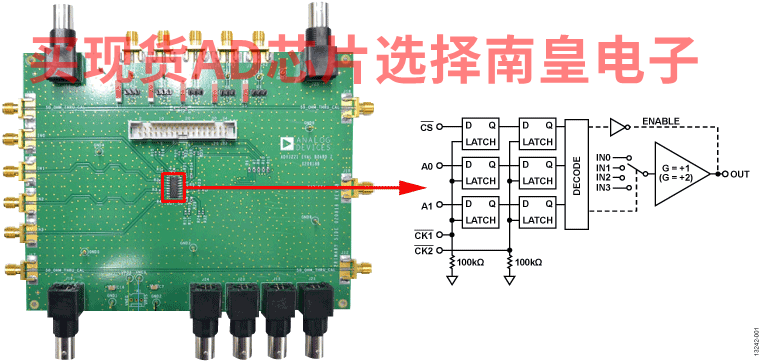

EVAL-ADV3221：ADV3221 评估板

ADV3221和ADV3222是高速、高压摆率、缓冲4:1模拟多路复用器。 其−3 dB信号带宽大于800 MHz，通道切换的1%建立时间少于20 ns。 两款器件的串扰性能均低于-58 dB，隔离性能为-67 dB (100 MHz)，因而适合许多高速应用。 驱动75 Ω后部端接负载时，差分增益误差低于0.02%，差分相位误差小于0.02°，0.1 dB增益平坦度超过100 MHz，使ADV3221和ADV3222成为各类信号开关的较优选择。

ADV3221/ADV3222含有一个输出缓冲，可将其置于高阻抗状态，以将多个输出相互连接起来，实现级联信号级，而无需关断通道为输出总线提供负载。ADV3221的增益为+1，ADV3222的增益为+2；两款器件均采用±5 V电源供电，仅消耗不到7.5 mA的空闲电流。 通道切换通过锁存控制线执行，因而可以在具有多个ADV3221/ADV3222器件的环境中实现同步更新。 ADV3221/ADV3222采用16引脚SOIC封装，工作温度范围为-40°C至+85°C扩展工业温度范围。

本用户指南提供配合ADV3221-EVALZ/ADV3222-EVALZ评估板使用的支持文档。 ADV3221/ADV3222数据手册提供更多信息，使用评估板时应同时参考用户指南与数据手册。
