ADV3200/ADV3201为32 × 32模拟交叉点开关矩阵，具有适合交流耦合应用的可选同步脉冲顶部箝位输入，以及屏幕显示(OSD)插入多路复用器。两款器件的串扰性能均为-48 dB，隔离性能为-80 dB (5 MHz)，因而适合许多高密度路由应用。同时0.1 dB平坦度达60 MHz，堪称复合视频切换应用的理想之选。

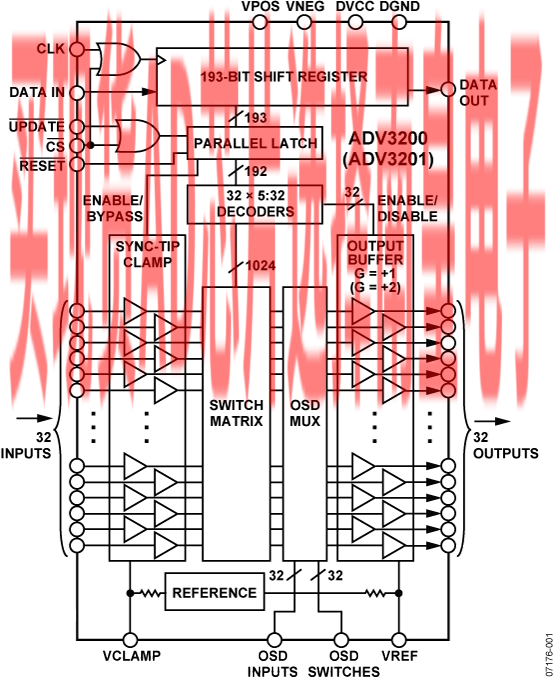

ADV3200/ADV3201内置32个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，因此构建更大阵列时，关断通道仅向输出总线提供极小的负载。ADV3200提供增益+1，ADV3201提供增益+2，适合后部端接负载应用。两款器件可以采用5 V单电源、±2.5 V双电源或±3.3 V双电源(G = +2)供电，所有输出均使能时的空闲功耗仅为250 mA。通道开关通过双缓冲式串行数字控制接口实现，可以利用该接口将多个器件以菊花链形式连接起来。

ADV3200/ADV3201采用176引脚裸露焊盘LQFP (24 mm × 24 mm)封装，工作温度范围为?40°C至+85°C扩展工业温度范围。

应用

闭路电视监控

路由高速信号，包括:
复合视频（NTSC、PAL、S、SECAM）
RGB和分量视频路由
压缩视频（MPEG、小波）

视频会议

数据手册, Rev. 0, 11/2008

• 大型、32 × 32、非阻塞式开关阵列
• G = +1 (ADV3200) 或G = +2(ADV3201) 工作
• 提供引脚兼容的32版本 (ADV3202/ADV3203)
• 单电源5 V、双电源±2.5 V或双电源±3.3 V (G=+2)
• 开关阵列的串行编程
• 每个输出均配置2:1 OSD插入多路复用器
• 输入同步端钳位
• 利用高阻抗输出禁用功能，多个器件可以相连，而且向输出总线提供的负载极小
• 出色的视频性能
  0.1 dB增益平坦度：60 MHz
  差分增益误差：0.1%(RL = 150 ?)
  差分相位误差：0.1°(RL = 150 ?)
• 出色的交流性能
  带宽: >300 MHz
  压摆率: >400 V/µs
• 欲了解更多特性，请参考数据手册

ADV3201ASWZ，封装：176-Lead LQFP (24mm x 24mm w/ EP)，包装形式及数量：托盘，40，工作温度：-40 to 85C，AD官网报价：132（100-499个）；108.9（1000+个）

EVAL-ADV3201：ADV3201 评估板
