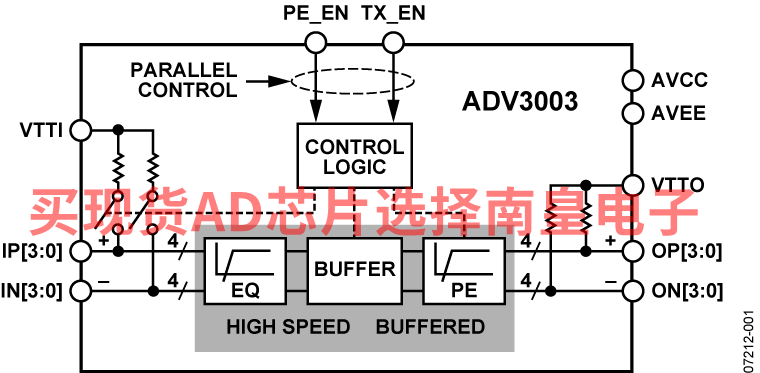

ADV3003是一款4通道TMDS（最小化传输差分信号）缓冲器，配有均衡输入和预加重输出。该器件的输入端和输出端均端接50 Ω电阻，提供全摆幅输出信号恢复，反射极小，可改善系统信号完整性。该器件针对HDMI/DVI应用，非常适合配置长电缆、PCB走线较长及采用内部布线设计的系统。

ADV3003提供40引脚LFCSP表贴塑封封装，符合RoHS标准；额定工作温度范围为?40°C至+85°C。

ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;}li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

支持最高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率。

12 dB输入电缆均衡器支持输入端使用长电缆。对于典型的24 AWG电缆，ADV3003在最高2.25 Gbps数据速率时可补偿20米以上的损耗。

利用可选的6 dB输出预加重功能，ADV3003可以驱动高损耗输出电缆或较长的PCB走线。

50 Ω片内输入和输出匹配端接电阻可改善系统信号完整性。

外部控制引脚PE_EN可将输出预加重设置为0 dB或6 dB。

外部控制引脚TX_EN可同时禁用发射器和片内输入端接电阻。此特性可降低ADV3003的功耗，并在ADV3003禁用时告知相连的器件源。

应用

• 多路输入显示器
• 高级电视机（高清电视）前面板连接器
• HDMI/DVI 电缆延长器

• 单电源供电(3.3 V)
• 兼容多种标准：HDMI接收机、DVI
• 6 mm × 6 mm、40引脚LFCSP封装，符合RoHS标准
• 每路输入/输出4个TMDS通道
• 支持250 Mbps至2.25 Gbps数据速率
• 支持25 MHz至225 MHz像素时钟

• 完全缓冲的单向输入/输出
• 预加重输出
• 50 ?输入和输出匹配片内端接电阻
• 均衡输入支持使用HDMI长电缆（20米、2.25 Gbps）
• 低附加抖动
• 发射器禁用特性
  降低功耗
  禁用输入端接电阻
• 1路输入、1路输出HDMI/DVI高速信号均衡器/驱动器

ADV3003ACPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；1.88（1000+个）

ADV3003ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；1.88（1000+个）

EVAL-ADV3003：ADV3003 评估板
