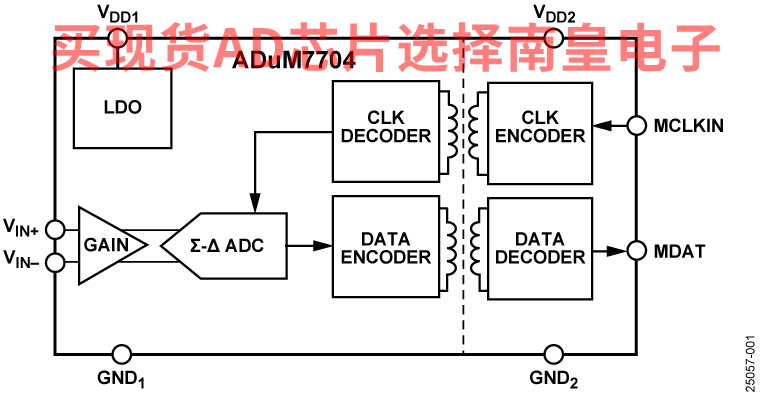

ADuM7704 是一款高性能二阶 Σ-Δ 调制器，它基于 ADI公司的 iCoupler 技术，通过片内数字隔离功能，可将模拟输入信号转换为高速单位的数据流。该套件由 4.5 V 至 20 V 电源 (VDD1) 供电，可接受 ±50 mV（±64 mV 满量程）的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续采样，并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的 sinc3 数字滤波器重构原始信息，以便在 78.1 kSPS 时以 256 抽取率和 20 MHz 主时钟实现 86 dB 的信噪比 (SNR)。串行输入和输出使用 5 V 或 3.3 V 电源 (VDD2) 运行。

串行接口采用数字隔离。高速互补金属氧化物半导体 (CMOS) 技术与整体式变压器技术相结合，可实现片内隔离，从而提供比光耦合器套件等替代方案更出色的性能特点。ADuM7704 采用 16 引脚、宽体 SOIC_W 封装（工作温度范围为 −40°C 至 +125°C），以及 8 引脚、宽体 SOIC_IC 封装（工作温度范围为 −40°C 至 +105°C）。

应用

• 分流器电流监控
• AC 电机控制
• 电源和太阳能逆变器
• 风轮机反相器
• 模数和光隔离器替换

• 5 MHz 至 21 MHz 主时钟输入频率
• 失调漂移与温度：±0.25 μV/°C（最大值）
• SNR：82 dB（典型值）
• 16 位，无失码
• 满量程模拟输入电压范围：±64 mV
• ENOB：13 位（典型值）
• IDD1：10 mA（最大值）
• 板载数字隔离器
• 工作温度范围
  • ?40°C 至 +125°C (16 引脚 SOIC_W)
  • ?40°C 至 +105°C (8 引脚 SOIC_IC)
• 高隔离型共模瞬变抗扰度：
  • 150 kV/μs（最小值）, VDD2 = 3.3 V

• 宽体 SOIC
  • 16 引脚 SOIC_W
  • 8 引脚 SOIC_IC，爬电距离更长
• 安全和监管审批
  • UL 认证
    • 5700 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 5A
  • VDE 合规证书
    • DIN V VDE V 0884-10：VIORM = 1270 VPEAK
    • DIN V VDE V 0884-11：VIORM = 1060 VPEAK（待定）

ADUM7704-8BRIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：托盘，80，工作温度：-40 to 105C，AD官网报价：5.81（100-499个）；4.93（1000+个）

ADUM7704-8BRIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.81（100-499个）；4.93（1000+个）

ADUM7704-8BRIZ-RL7，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，400，工作温度：-40 to 105C，AD官网报价：5.81（100-499个）；4.93（1000+个）

ADUM7704BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：5.81（100-499个）；4.93（1000+个）

ADUM7704BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.81（100-499个）；4.93（1000+个）

ADUM7704BRWZ-RL7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：5.81（100-499个）；4.93（1000+个）

EVAL-ADuM7704：评估 ADuM7704 16 位隔离型 Σ-Δ 调制器

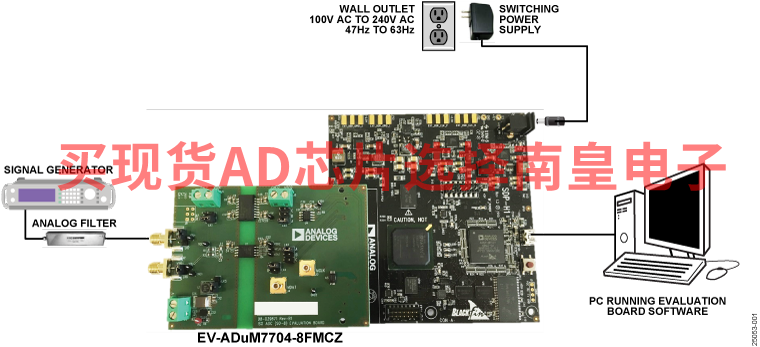

EV-ADuM7704-8FMCZ 是一款功能完备的评估板，允许用户评估 ADuM7704 隔离式模数转换器 (ADC) 的所有功能。高速系统演示平台 (SDP) EVAL-SDP-CH1Z (SDP-H1) 控制板通过 J9 连接器和使用分析、控制、评估 (ACE) 软件的 PC 的 USB 端口来控制 ADuM7704-8FMCZ。ACE 软件页面上提供了可供下载的 ACE 软件。

板载元件包括一个独立的 5 kV， isoPower 直流-直流转换器 ( ADuM6000), 一个 50 mA、 60 V 的高效降压稳压器 ( ADP2360ACPZ-5.0)，和一个 5 V 低噪声、低压差 (LDO) 调节器 ( ADP7104ARDZ-5.0)。

UG-1871 用户指南介绍了如何使用 EV-ADuM7704-8FMCZ 来评估 ADuM7704。ADuM7704 是一款高性能二阶 Σ-Δ 调制器，它基于 ADI公司的 iCoupler 技术，通过片内数字隔离功能，可将模拟输入信号转换为高速单位的数据流。该套件由 4.5 V 至 20 V 电源 (VDD1) 供电，可接受高达 ±50 mV（满量程下为±64 mV）的伪差分输入信号。伪差分输入在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续采样，并转换为数据速率高达 21 MHz 的密度为 1 的数字输出流。可以使用适当的数字滤波器重构原始信息，从而使 ADuM7704 在 78.1 kSPS 以及 20 MHz MCLKIN 频率 (fMCLKIN)(MCLK) 下实现 82 dB 的信噪比 (SNR)。串行输入和输出由 5 V 或 3.3 V 电源 (VDD2) 进行供电。

串行接口采用数字隔离。由于高速 CMOS 技术与单片变压器技术相结合，片内隔离提供了优于光耦合器等替代套件的性能特性。ADuM7704 可采用 16 引脚和 8 引脚、宽体 SOIC 封装，工作温度范围为 −40°C 至 +125°C (16 引脚 SOIC_W 封装) 以及 −40°C 至 +105°C (8 引脚 SOIC_IC 封装)。

有关 ADuM7704 的完整详细信息，请参阅 ADuM7704 数据手册，在使用本评估板时，必须参阅该数据手册和本用户指南。SDP-H1 产品页面上提供了有关 SDP-H1 的完整详细信息。
