ADUM7703（16 位隔离式 Σ-Δ ADC）-AD代理

ADUM7703的基本参数

制造厂商：AD
产品类别：隔离式模数转换器
技术类目：隔离式模数转换器
功能描述：16 位隔离式 Σ-Δ ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM7703的产品详情：

ADuM7703 是一款采用集成低压差 (LDO) 稳压器的高性能二阶 Σ-Δ 模数转换器 (ADC)，具有基于 ADI 公司 iCoupler 技术的片内数字隔离功能，可将模拟输入信号转换为高速一位数据流。该器件由 4.5 V 至 20 V 电源 (VDD1) 供电，可接受 ±250 mV（±320 mV 满量程）的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续采样，并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的 sinc3 数字滤波器重构原始信息，以便在 78.1 kSPS 时以 256 抽取率和 20 MHz 主时钟实现 86 dB 的信噪比 (SNR)。串行输入和输出使用 5 V 或 3.3 V 电源 (VDD2) 运行。

串行接口采用数字隔离。高速互补金属氧化物半导体 (CMOS) 技术与整体式变压器技术相结合，可实现片内隔离，从而提供比光耦合器器件等替代方案更出色的性能特点。ADuM7703 器件采用 16 引脚宽体 SOIC 封装（工作温度范围为 −40°C 至 +125°C）和 8 引脚宽体 SOIC（工作温度范围为 −40°C 至 +105°C）。

应用

分流器电流监控
交流电机控制
电源和太阳能逆变器
风轮机逆变器
模数和光隔离器替换

ADUM7703的优势和特点：

5 MHz 至 21 MHz 主时钟输入频率
失调漂移与温度：±0.6 μV/°C（最大值）
SNR：86 dB（典型值）
16 位，无失码
满量程模拟输入电压范围：±320 mV
ENOB：14 位（典型值）
IDD1：10 mA（最大值）
板载数字隔离器
工作温度范围
- −40°C 至 +125°C（16 引脚 SOIC_W）
- −40°C 至 +105°C（8 引脚 SOIC_IC）
VDD1 上的工作电压为 20 V
高 CMTI：150 kV/μs（最小值），VDD2 = 3.3 V

宽体 SOIC
- 16 引脚 SOIC_W
- 8 引脚 SOIC_IC，爬电距离更长
安全和监管审批
- UL 认证
  - 5700 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 组件验收通知 5A（申请中）
- VDE 合规证书
  - DIN V VDE V 0884-10：VIORM = 1270 VPEAK
  - DIN V VDE V 0884-11：VIORM = 1060 VPEAK（待定）

ADUM7703具体的完整产品型号参数及价格（美元）：

ADUM7703-8BRIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：管装，80，工作温度：-40 to 105C，AD官网报价：5.57（100-499个）；4.72（1000+个）

ADUM7703-8BRIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.57（100-499个）；4.72（1000+个）

ADUM7703-8BRIZ-RL7，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，400，工作温度：-40 to 105C，AD官网报价：5.57（100-499个）；4.72（1000+个）

ADUM7703BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：5.57（100-499个）；4.72（1000+个）

ADUM7703BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.57（100-499个）；4.72（1000+个）

ADUM7703BRWZ-RL7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：5.57（100-499个）；4.72（1000+个）

ADUM7703的评估套件：

EVAL-ADuM7703：ADuM7703 评估板

EV-ADuM7703-8FMCZ 是一款功能完备的评估板，允许用户评估 ADuM7703 16 位隔离式 Σ-Δ 模数转换器 (ADC) 的所有功能。EVAL-SDP-CH1Z 系统演示平台高速 (SDP-H1) 控制器板通过 J9 连接器并使用分析控制评估 (ACE) 软件通过 PC 的 USB 端口控制 EV-ADuM7703-8FMCZ 评估板。ACE 软件页面上提供了可供下载的 ACE 软件。

板载组件包括一个隔离式 5 kV isoPower 直流/直流转换器 (ADuM6000)、一个 50 mA、60 V 高效降压稳压器 (ADP2360ACPZ-5.0) 和一个 5 V、低噪声、低压差 (LDO) 稳压器 (ADP7104ARDZ-5.0)。

本用户指南介绍了如何使用 EV-ADuM7703-8FMCZ 来评估 ADuM7703。ADuM7703 是一款高性能二阶 Σ-Δ ADC，具有基于 ADI 公司 iCoupler 技术的片内数字隔离功能，可将模拟输入信号转换为高速一位数据流。

ADuM7703 数据手册中提供了 ADuM7703 的完整规格说明，使用评估板时必须同时参阅该规格说明和本用户指南。SDP-H1 产品页面上提供了有关 SDP-H1 板的完整详细信息。

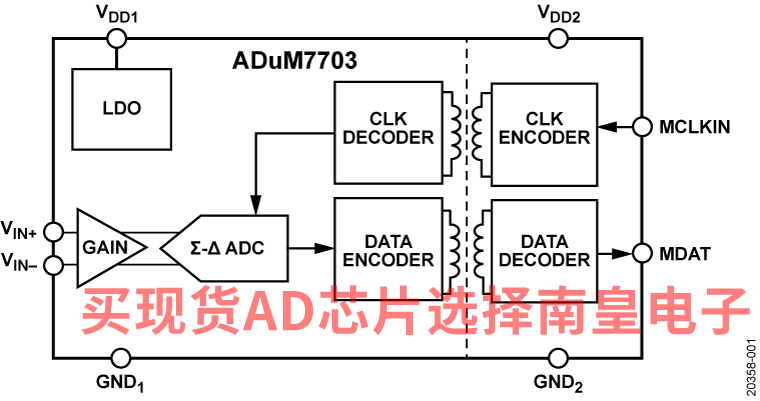

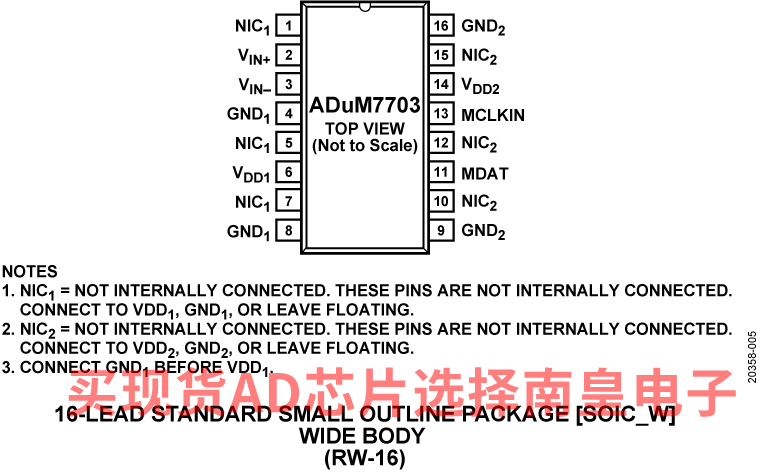

ADUM7703的电路图解：

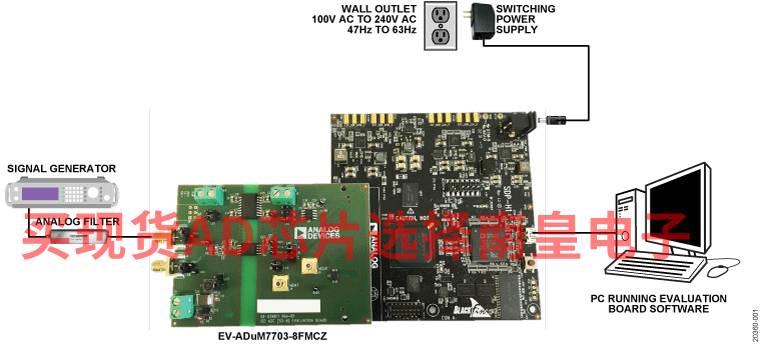

ADUM7703的评估套件：
