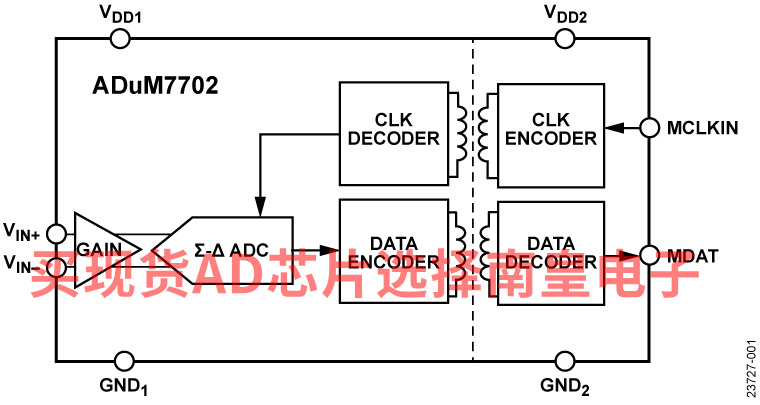

ADuM7702 是一款高性能二阶Σ-Δ 调制器，具有基于 ADI 公司iCoupler 技术的片内数字隔离功能，可将模拟输入信号转换为高速、一位数据流。该套件由 4.5 V 至 5.5 V 电源 (VDD1) 供电，可接受 ±50 mV（±64 mV 满量程）的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续采样，并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的 sinc3 数字滤波器重构原始信息，以便在 78.1 kSPS 时以 256 抽取率和 20 MHz 主时钟实现 86 dB 的信噪比 (SNR)。串行输入和输出使用 5 V 或 3 V 电源 (VDD2) 运行。

串行接口采用数字隔离。高速互补金属氧化物半导体 (CMOS) 技术与整体式变压器技术相结合，使得片内隔离能够提供比光耦合器套件等替代方案更出色的性能特点。ADuM7702 采用 16 引脚 SOIC_W 和 8 引脚 SOIC_IC 封装，工作温度范围为 −40°C 至 +125°C。

应用

• 分流器电流监控
• AC 电机控制
• 电源和太阳能反相器
• 风轮机反相器
• 模数和光隔离器替换

• 5 MHz 至 21 MHz 主时钟输入频率
• 失调漂移与温度：±0.25 μV/°C
• SNR：82 dB（典型值）
• 16 位，无失码
• 满量程模拟输入电压范围：±64 mV
• ENOB：13 位（典型值）
• IDD1：10 mA（最大值）
• 板载数字隔离器
• 工作温度范围：−40°C 至 +125°C

• 高隔离型共模瞬变抗扰度：150 kV/μs（最小值），VDD2 = 3.3 V
• 宽体 SOIC
  • 16 引脚 SOIC_W
  • 8 引脚 SOIC_IC，爬电距离更长
• 安全和监管审批
  • UL 认证
    • 5700 V rms 持续 1 分钟，符合 UL 1577 标准
• CSA 元件验收通知 5A
• VDE 合规证书
  • DIN V VDE V 0884-10：VIORM = 1270 VPEAK
  • DIN V VDE V 0884-11：VIORM = 1060 VPEAK (待定)

ADUM7702-8BRIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：管装，80，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.51（1000+个）

ADUM7702-8BRIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.51（1000+个）

ADUM7702-8BRIZ-RL7，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.51（1000+个）

ADUM7702BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.51（1000+个）

ADUM7702BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.51（1000+个）

ADUM7702BRWZ-RL7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.51（1000+个）

EVAL-ADuM7702：ADuM7702 评估板

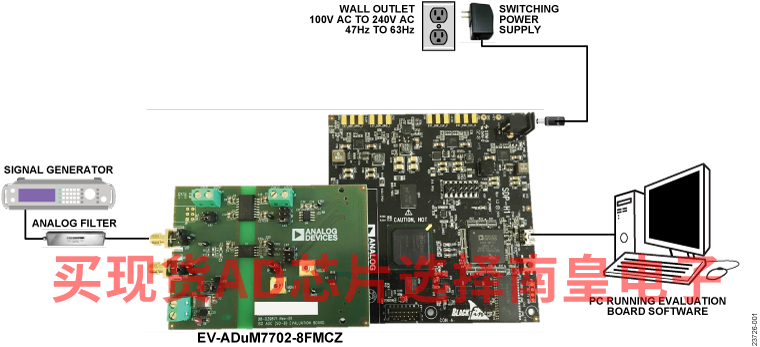

EV-ADuM7702-8FMCZ 是一款功能完备的评估板，允许用户评估 ADuM7702 隔离式模数转换器 (ADC) 的所有功能。EVAL-SDP-CH1Z (SDP-H1) 高速系统演示平台 (SDP) 控制板通过 J9 连接器和 PC 的 USB 端口，用分析，控制，评估 (ACE) 软件 控制 EV-ADuM7702-8FMCZ。ACE 软件页面上提供了可供下载的 ACE 软件。

板载元件包括一个独立的 5 kV， isoPower 直流-直流转换器 ( ADuM6000), 一个 50 mA、 60 V 的高效降压稳压器 ( ADP2360ACPZ-5.0)，和一个 5 V 低噪声、低压差 (LDO) 调节器 ( ADP7104ARDZ-5.0)。

ADuM7702 是一款高性能二阶 Σ-Δ 调制器，它基于 ADI公司的 iCoupler 技术，通过片内数字隔离功能，可将模拟输入信号转换为高速单位的数据流。该器件由 4.5 V 至 5.5 V 电源 (VDD1) 供电，可接受高达 ±50 mV（满量程下为±64 mV）的伪差分输入信号。伪差分输入在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续采样，并转换为数据速率高达 21 MHz 的密度为 1 的数字输出流。可以使用适当的数字滤波器重构原始信息，从而使 ADuM7702 在 78.1 kSPS 以及 20 MHz MCLKIN 频率 (fMCLKIN)(MCLK) 下实现 82 dB 的信噪比 (SNR)。串行输入和输出由 5 V 或 3.3 V 电源 (VDD2) 进行供电。

串行接口采用数字隔离。由于高速 CMOS 技术与单片变压器技术相结合，片内隔离提供了优于光耦合器等替代器件的性能特性。ADuM7702 可采用 16 引脚和 8 引脚的宽体 SOIC 封装，工作温度范围为 −40°C 至 +125°C。

有关 ADuM7702 的完整详细信息，请参阅 ADuM7702 数据手册，在使用本评估板时，必须参阅该数据手册和本用户指南。SDP-H1 产品页面上提供了有关 SDP-H1 的完整详细信息。
