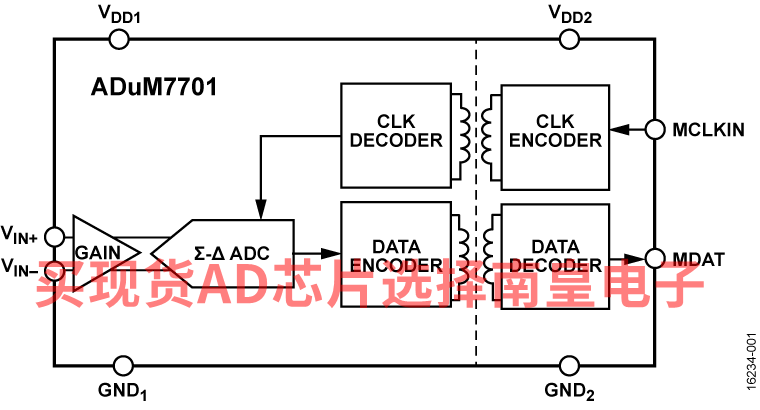

ADuM7701 是一款高性能二阶 Σ-Δ 调制器，具有基于 ADI 公司 iCoupleri 技术的片内数字隔离功能，可将模拟输入信号转换为高速一位数据流。该套件可使用 5 V (VDD1) 电源运行，并可接受 ±250 mV（±320 mV 满量程）的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续取样，并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的数字滤波器重构原始信息以在 78. l kSPS 时实现 86 dB 的信噪比 (SNR)，使 ADuM7701 具有 20 MHz 的 MCLK。串行输入/输出使用 5 V 或 3.3 V 电源 (VDD2) 运行。

串行接口采用数字隔离。高速互补金属氧化物半导体 (CMOS) 技术与整体式变压器技术相结合，意味着片内隔离能够提供比光耦合器套件等替代方案更出色的性能特点。ADuM7701 套件可采用 16 引脚和 8 引脚宽体 SOIC 封装，工作温度范围为 -40°C 至 +125° C。

应用

• 分流器电流监控
• AC 电机控制
• 电源和太阳能逆变器
• 风轮机逆变器
• 模数和光隔离器替换

• 5 MHz 至 21 MHz 主时钟输入频率
• 失调漂移与温度：±0.6 μV/°C（最大值）
• SNR：86 dB（典型值）
• 16 位，无失码
• 满量程模拟输入电压范围：±320 mV
• ENOB：14 位（典型值）
• IDD1：10 mA（最大值）
• 板载数字隔离器
• 工作温度范围：−40°C 至 +125°C
• 高共模瞬变抗扰度：150 kV/μs（最小值），VDD2 = 3.3 V
• 宽体 SOIC
  • 16 引脚 SOIC_W
  • 8 引脚 SOIC_IC，爬电距离更长

• 安全和监管审批（申请中）
  • UL 认证
    • 5700 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 SA
  • VOE 合规证书
    • DIN V VDE V 0884-10
    • VlORM = 1270 VPEAK
    • DIN V VDE V 0884-11
    • VlORM = 1060 VPEAK

ADUM7701-8BRIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：管装，80，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.48（1000+个）

ADUM7701-8BRIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.48（1000+个）

ADUM7701-8BRIZ-RL7，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.48（1000+个）

ADUM7701BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.48（1000+个）

ADUM7701BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.48（1000+个）

ADUM7701BRWZ-RL7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.48（1000+个）

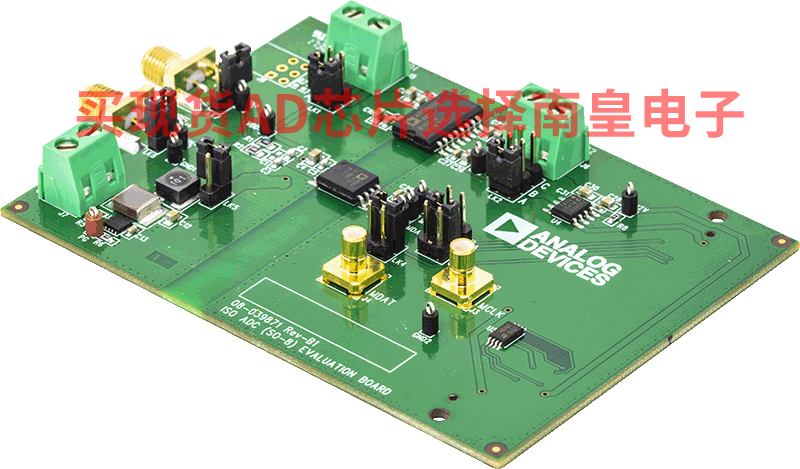

EVAL-ADuM7701：ADuM7701 评估板

EV-ADuM7701-8FMCZ 是一款功能完备的评估板，允许用户评估 ADuM7701 隔离式模数转换器 (ADC) 的所有功能。EVAL-SDP-CH1Z 系统演示平台高速 (SDP-H1) 控制器板通过 J9 连接器并使用分析控制评估 (ACE) 软件通过 PC 的 USB 端口控制 EV-ADuM7701-8FMCZ 评估板。ACE 软件页面上提供了可供下载的 ACE 软件。

板载组件包括一个隔离式 5 kV isoPower 直流/直流转换器 (ADuM6000)、一个 50 mA、60 V 高效降压稳压器 (ADP2360ACPZ-5.0) 和一个 5 V、低噪声、低压差 (LDO) 稳压器 (ADP7104ARDZ-5.0)。

本用户指南介绍了如何使用 EV-ADuM7701-8FMCZ 评估板来评估 ADuM7701。ADuM7701 是一款高性能二阶 Σ-Δ 调制器，具有基于 ADI 公司 iCoupler 技术的片内数字隔离功能，可将模拟输入信号转换为高速一位数据流。该器件由 4.5 V 至 5.5 V 电源 (VDD1) 供电，可接受高达 ±250 mV（满量程下为 ±320 mV）的伪差分输入信号。伪差分输入在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续采样，并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的数字滤波器重构原始信息，从而使 ADuM7701 在 78.1 kSPS 以及 20 MHz 主时钟 (MCLK) 下实现 86 dB 的信噪比 (SNR)。串行输入/输出由 5 V 或 3.3 V 电源 (VDD2) 进行供电。

串行接口采用数字隔离。由于高速互补金属氧化物半导体 (CMOS) 技术与单片变压器技术相结合，片内隔离提供了优于光耦合器等替代器件的性能特性。ADuM7701 采用 16 引脚和 8 引脚宽体 SOIC 封装，工作温度范围为 −40°C 至 +125°C。

ADuM7701 数据手册中提供了 ADuM7701 的完整规格说明，使用评估板时必须同时参阅该规格说明和本用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 板的完整详细信息。
