ADUM7440的基本参数

制造厂商：AD
产品类别：标准数字隔离器
技术类目：标准数字隔离器
功能描述：1 kV RMS四通道数字隔离器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM7440的产品详情：

ADuM7440/ADuM7441/ADuM7442均为采用ADI公司iCoupler技术的4通道数字隔离器。这些隔离器件结合了高速CMOS与单片空芯变压器技术，可提供出色的性能特性，优于光耦器件和其它集成式耦合器。

ADuM7440/ADuM7441/ADuM7442系列四通道1kV数字隔离器件采用小型16引脚QSOP封装。大部分四通道隔离器采用16引脚SOIC宽体封装，而相比之下，ADuM7440/ADuM7441/ADuM7442可节省几乎70%的电路板空间，却仍能耐受高隔离电压，并且符合UL和CSA标准（正在申请中）等法规要求。除了节省空间之外，ADuM7440/ADuM7441/ADuM7442的价格要低于2.5kV或5kV隔离器，适用于仅需基本隔离的应用场合。

该产品系列像ADI公司的许多隔离器产品一样功耗极低，在高达25 Mbps的数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。除了低功耗，ADuM7440/ADuM7441/ADuM7442的所有型号都具有很低的脉宽失真（C级小于5 ns）。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

ADuM7440/ADuM7441/ADuM7442隔离器提供四个独立的隔离通道，支持多种通道配置和两种数据速率（请参考订购指南），最高达25 Mbps。这些型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。另外，在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。

应用

通用多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器工业现场总线隔离

ADUM7440的优势和特点：

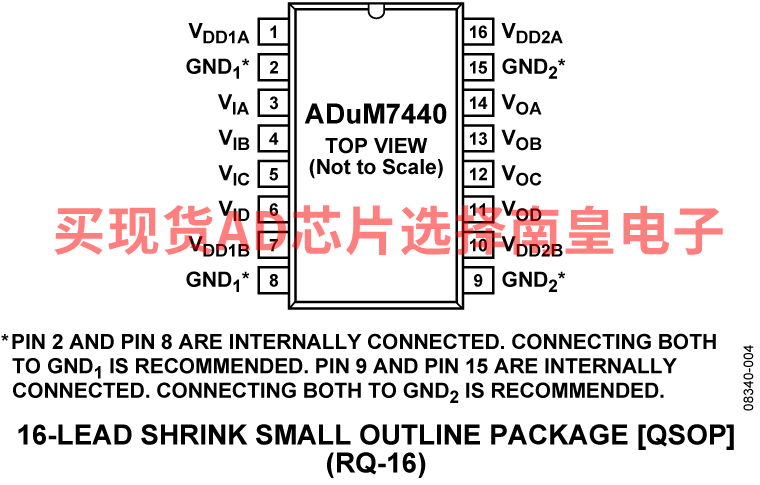

16引脚小型QSOP封装
1000 V rms隔离额定值
低功耗工作
5 V电源
- 每个通道2.25 mA（最大值，0 Mbps至
  1 Mbps）
- 每个通道11.5 mA（最大值，25 Mbps）
3.3 V电源
- 每个通道1.5 mA（最大值，0 Mbps至
  1 Mbps）
- 每个通道8.25 mA（最大值，25 Mbps）

双向通信
数据速率最高可达25 Mbps (NRZ)
3 V/5 V电平转换
工作温度最高可达：105°C
高共模瞬变抗扰度：>15 kV/μs
安全和法规认证
- UL认证UL 1577：1分钟1000 V rms

ADUM7440具体的完整产品型号参数及价格（美元）：

ADUM7440ARQZ，封装：16-Lead QSOP，包装形式及数量：管装，98，工作温度：-40 to 105C，AD官网报价：2.05（100-499个）；1.78（1000+个）

ADUM7440ARQZ-RL7，封装：16-Lead QSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.05（100-499个）；1.78（1000+个）

ADUM7440CRQZ，封装：16-Lead QSOP，包装形式及数量：管装，98，工作温度：-40 to 105C，AD官网报价：2.94（100-499个）；2.58（1000+个）

ADUM7440CRQZ-RL7，封装：16-Lead QSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.94（100-499个）；2.58（1000+个）

ADUM7440的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

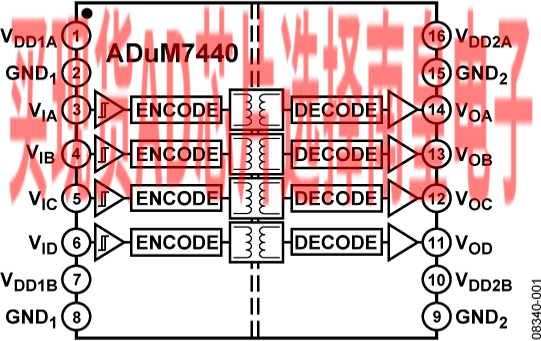

ADUM7440的电路图解：

ADUM7440的评估套件：
