ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A1 是采用 isoPower、集成隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的isoPower技术，提供在全负载下能够满足有关带铁氧体的2层印刷电路板(PCB)的CISPR 32/EN 55032 B类限制的稳压隔离电源。数据手册中的表1列出了常见的电压组合及其关联的输出电流电平。

在500 mW隔离设计中，ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A隔离器提供四个独立的隔离通道。有关更多信息，请参见数据手册中的“引脚配置和功能描述”部分。

应用

• RS-232收发器
• 电源启动偏置和栅极驱动
• 隔离传感器接口
• 汽车车载充电器(OBC)和DC/DC器件
• 工业可编程逻辑控制器(PLC)

1 受美国专利5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。

• isoPower 集成隔离式 DC/DC 转换器
• 100 mA 输出电源
• AEC-Q100 符合汽车应用 ADuM6421AW（ADuM6423AW 待定）
• 在 2 层 PCB 上满载时，符合 CISPR 32/EN55032 B 级发射限制（高达 5 Mbps）
• 四个直流至 100 Mbps 信号隔离通道
• 采用 28 引脚细间距 SOIC 封装，最小爬电距离为 8.3 mm
• 高温运行：125°C（最大值）
• 高共模瞬变抗扰度：100 kV/μs

• 安全和监管审批（申请中）
• UL 认证（申请中）
  • 5000 V rms 持续 1 分钟，符合 UL 1577 标准
• CSA 元件验收通知 5A（申请中）
• VDE V 0884-11 符合性证书（申请中）
• VIORM = 566 V 峰值
• GB4943.1-2011 的 CQC 认证（待定）

ADUM6423ABRNZ3，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：管装，46，工作温度：-40 to 125C，AD官网报价：6.98（100-499个）；6.18（1000+个）

ADUM6423ABRNZ3-RL，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.98（100-499个）；6.18（1000+个）

ADUM6423ABRNZ5，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：管装，46，工作温度：-40 to 125C，AD官网报价：6.98（100-499个）；6.18（1000+个）

ADUM6423ABRNZ5-RL，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.98（100-499个）；6.18（1000+个）

EVAL-ADUM6421A：ADuM6421A 评估板

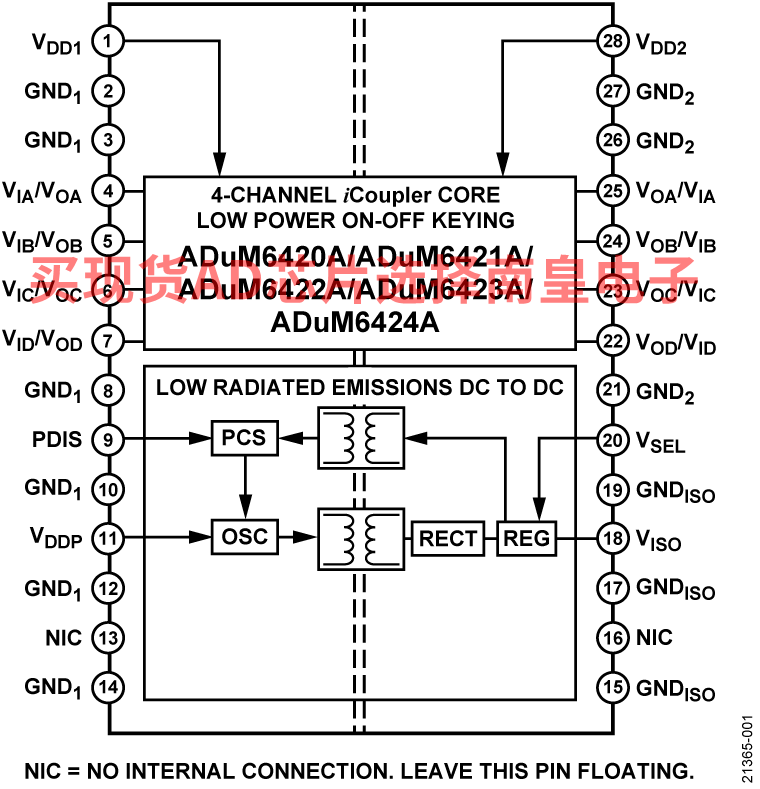

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A 器件集成了四个 iCoupler 开关键控
(OOK)数字隔离通道和 iCoupler 芯片级 isoPower 变压器技术。

该 iCoupler 变压器技术能够在需要高达500 mW隔离电源的应用中实现小尺寸集成式、增强隔离信号和电源解决方案。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A数据手册中提供了可用的DC/DC转换器电源配置和高环境温度下的最大可用功率。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A器件提供在全负载下能够满足有关带铁氧体磁珠的2层印刷电路板(PCB)的CISPR 32/EN 55032、B类限制的稳压隔离电源。数据手册中的图4和图5提供了EVAL-ADUM6421ARNZ/EVAL-ADUM6421AURNZ的电磁辐射图表。该系列的所有器件都包含相同的隔离式DC/DC转换器，并通过方向数字通道配置来区分。

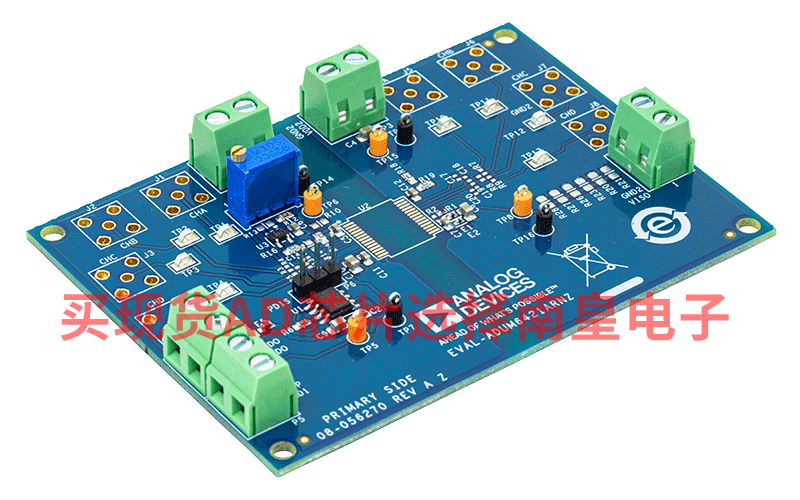

EVAL-ADUM6421ARNZ包括集成了隔离式DC/DC转换器的ADuM6421ABRNZ5四通道数字隔离器。或者，EVAL-ADUM6421AURNZ使该隔离器位置未填充以便评估ADuM6420A、ADuM6421A、ADuM6422A、ADuM6423A或ADuM6424A。

ADuM6420A/ADuM6421A/ ADuM6422A/ADuM6423A/ADuM6424A数据手册提供ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A的完整规格，使用评估板时必须同时参考用户指南与数据手册。
