ADUM6420A的基本参数
  • 制造厂商:AD
  • 产品类别:isoPower
  • 技术类目:isoPower
  • 功能描述:具有集成直流/直流转换器的四通道隔离器(4:0 定向性)
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADUM6420A的产品详情:

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A1 均为四通道数字隔离器,集成 isoPower 隔离式DC/DC转换器。该DC/DC转换器采用ADI公司的 iCoupler 技术,提供在全负载下能够满足有关带铁氧体的2层印刷电路板(PCB)的CISPR 32/EN 55032 B类限制的稳压隔离电源。数据手册中的表1列出了常见的电压组合及其关联的输出电流电平。

在500 mW隔离设计中,ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术,能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。

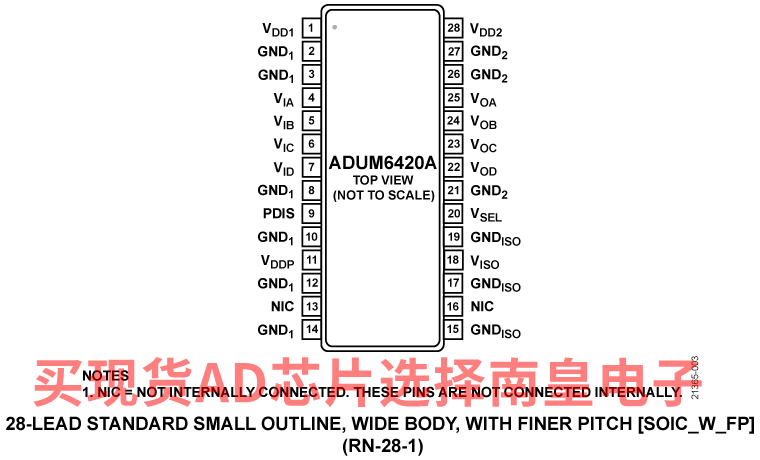

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A隔离器提供四个独立的隔离通道。有关更多信息,请参见数据手册中的“引脚配置和功能描述”部分。

应用

  • RS-232 收发器
  • 电源启动偏置和栅极驱动
  • 隔离式传感器接口
  • 汽车车载充电器(OBC)和DC/DC器件
  • 工业可编程逻辑控制器 (PLC)
1 受美国专利第5,952,849、 6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。
ADUM6420A的优势和特点:
  • isoPower 集成隔离式直流/直流转换器
  • 100 mA 输出电源
  • ADuM6421AW通过AEC-Q100汽车应用认证(ADuM6423AW待定)
  • 在 2 层 PCB 上满载时符合 CISPR 32/EN550 32 B 级发射限制(高达 5 Mbps)
  • 四个直流至 100 Mbps 信号隔离通道
  • 采用 28 引脚细间距 SOIC 封装,最小爬电距离为 8.3 mm
  • 高温运行:125°C(最大值)
  • 高共模瞬变抗扰度:100 kV/μs
  • 安全和监管审批(申请中)
    • UL 认证(申请中)
      • 5000 V rms 持续 1 分钟,符合 UL 1577 标准
    • CSA 元件验收通知 5A(申请中)
    • VDE V 0884-11 符合性证书(申请中)
      • VIORM = 566 V 峰值
    • CQC认证符合GB4943.1-2011(待定)
ADUM6420A具体的完整产品型号参数及价格(美元):

ADUM6420ABRNZ3,封装:28-Lead SOIC (Wide, Finer Pitch),包装形式及数量:管装,46,工作温度:-40 to 125C,AD官网报价:7.57(100-499个);6.7(1000+个)

ADUM6420ABRNZ3-RL,封装:28-Lead SOIC (Wide, Finer Pitch),包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:7.57(100-499个);6.7(1000+个)

ADUM6420ABRNZ5,封装:28-Lead SOIC (Wide, Finer Pitch),包装形式及数量:管装,46,工作温度:-40 to 125C,AD官网报价:7.57(100-499个);6.7(1000+个)

ADUM6420ABRNZ5-RL,封装:28-Lead SOIC (Wide, Finer Pitch),包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:7.57(100-499个);6.7(1000+个)

轻松满足您的AD芯片采购需求
ADUM6420A的评估套件:

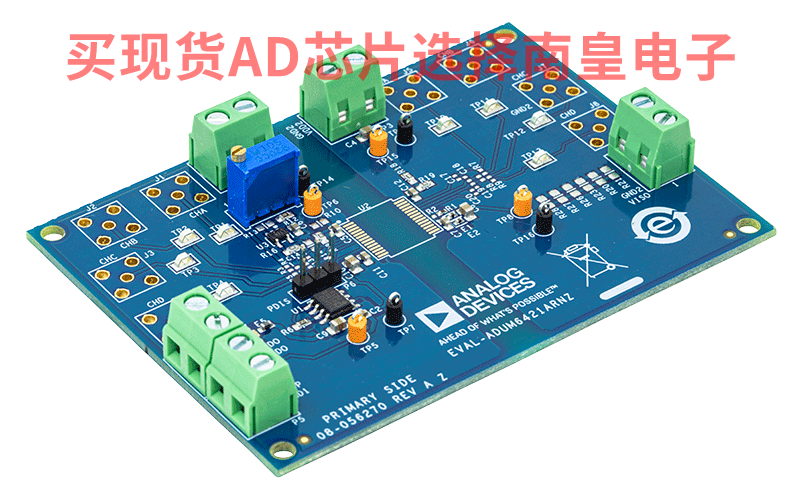

EVAL-ADUM6421A:ADuM6421A 评估板

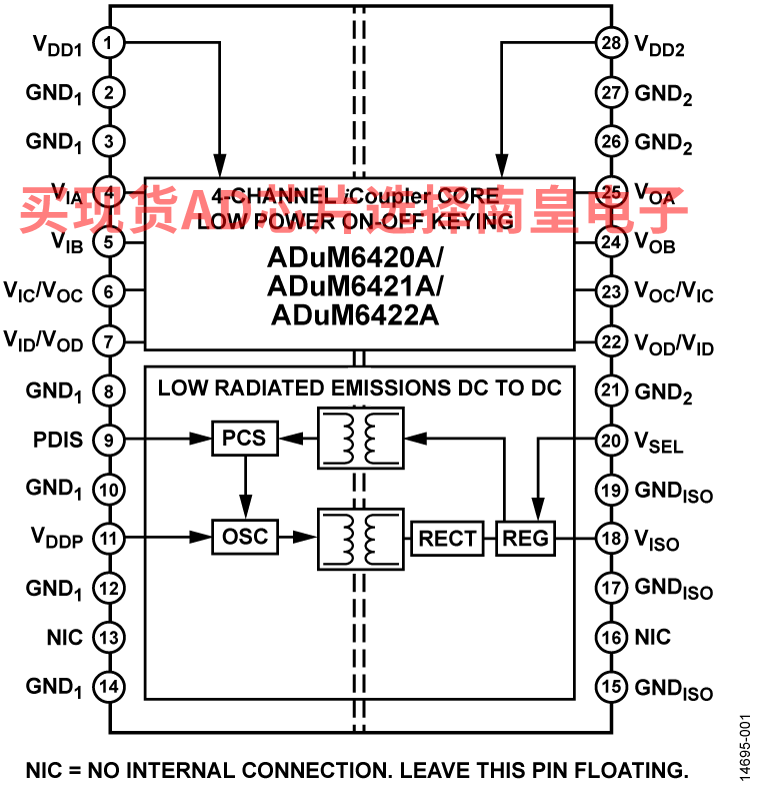

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A 器件集成了四个 iCoupler 开关键控
(OOK)数字隔离通道和 iCoupler 芯片级 isoPower 变压器技术。

该 iCoupler 变压器技术能够在需要高达500 mW隔离电源的应用中实现小尺寸集成式、增强隔离信号和电源解决方案。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A数据手册中提供了可用的DC/DC转换器电源配置和高环境温度下的最大可用功率。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A器件提供在全负载下能够满足有关带铁氧体磁珠的2层印刷电路板(PCB)的CISPR 32/EN 55032、B类限制的稳压隔离电源。数据手册中的图4和图5提供了EVAL-ADUM6421ARNZ/EVAL-ADUM6421AURNZ的电磁辐射图表。该系列的所有器件都包含相同的隔离式DC/DC转换器,并通过方向数字通道配置来区分。

EVAL-ADUM6421ARNZ包括集成了隔离式DC/DC转换器的ADuM6421ABRNZ5四通道数字隔离器。或者,EVAL-ADUM6421AURNZ使该隔离器位置未填充以便评估ADuM6420A、ADuM6421A、ADuM6422A、ADuM6423A或ADuM6424A。

ADuM6420A/ADuM6421A/ ADuM6422A/ADuM6423A/ADuM6424A数据手册提供ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A的完整规格,使用评估板时必须同时参考用户指南与数据手册。
