ADuM6410/ADuM6411/ADuM6412均为集成isoPower隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的iCoupler技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。

在低功耗隔离设计中，ADuM6410/ADuM6411/ADuM6412无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。

ADuM6410/ADuM6411/ADuM6412隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考订购指南）。

应用

• RS-232收发器
• 电源启动偏置和栅极驱动
• 隔离传感器接口
• 工业PLC

• 集成isoPower的隔离式DC/DC转换器
• 最高150 mW输出功率
• 四个DC至150 Mbps信号隔离通道

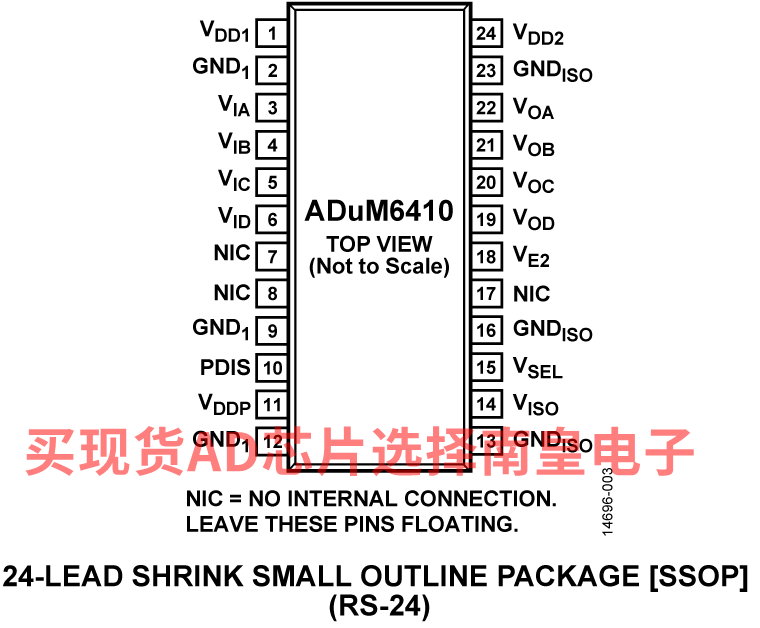

• 24引脚SSOP封装，爬电距离为5.3 mm
• 工作温度最高可达：105°C
• 高共模瞬变抗扰度：100 kV/μs
• 安全和法规认证
• UL认证（申请中）
  – 1分钟3750 V rms，符合UL 1577
• CSA元件验收通知5A（申请中）
• 符合VDE标准证书（申请中）
  – DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  – VIORM = 565 V峰值

ADUM6410BRSZ，封装：24-Lead SSOP，包装形式及数量：管装，59，工作温度：-40 to 105C，AD官网报价：5.96（100-499个）；5.27（1000+个）

ADUM6410BRSZ-RL7，封装：24-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：5.96（100-499个）；5.27（1000+个）

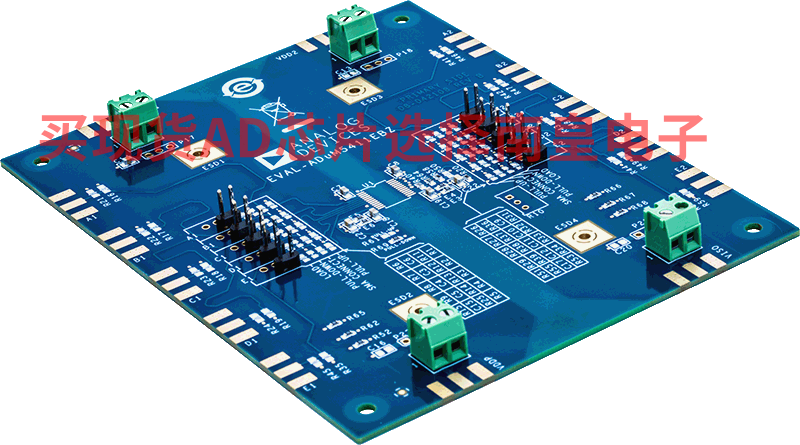

EVAL-ADuM5411：针对集成DC/DC转换器的四通道iCoupler数据隔离器的评估板，采用24引脚SSOP封装

EVAL-ADuM5411EBZ支持四通道iCoupler数据隔离器，包括集成isoPower DC/DC转换器的ADuM5410/ADuM5411/ADuM5412和ADuM6410/ADuM6411/ADuM6412，采用24引脚SSOP封装。EVAL-ADuM5411EBZ支持信号分配、回送和以电源层和接地层为参考的负载。该评估板还具有EMI评估、旁通和大容量电容。信号源可通过接头引脚或边缘安装SMA连接器（SMA连接器需要单独订购）传导至电路板。该评估板上的螺丝端子板提供电源连接。电路板集成0.2英寸接头位置，可兼容有源探头（探头接头引脚需要单独订购）。

该评估板遵循PCB的较佳4层板设计实践，隔离栅两侧分别集成全电源层和接地层。该评估板没有其它EMI或削减噪声的设计特性。在高工作速度下，或者需要超低辐射时，请参考《AN-1349应用笔记》、《AN-1109应用笔记》和《AN-0971应用笔记》，了解其它评估板布局技巧。

EVAL-ADuM5411EBZ附带安装了ADuM5411。其它集成DC/DC转换器的受支持iCoupler数字隔离器需要单独订购，以便配合EVAL-ADuM5411UEBZ使用，包括ADuM5410、ADuM5412、ADuM6410、ADuM6411和ADuM6412。

有关ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412的完整规格，请分别参见ADI公司提供的ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412数据手册，并且在使用评估板时应当参考本数据手册。
