ADUM6401的基本参数

制造厂商：AD
产品类别：isoPower
技术类目：isoPower
功能描述：集成DC/DC转换器的四通道隔离器（3/1通道方向性）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM6401的产品详情：

ADuM640x 均为四通道数字隔离器，集成isoPower隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler 技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率；功率水平如表1所示。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM640x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议，请参考ADI网站(www.analog.com)上的应用笔记AN-0971。

ADUM6401的优势和特点：

isoPower集成隔离式DC/DC转换器
3.3 V或5 V调节输出
最高400 mW输出功率
四个DC-25 Mbps (NRZ)信号隔离通道

施密特触发器输入

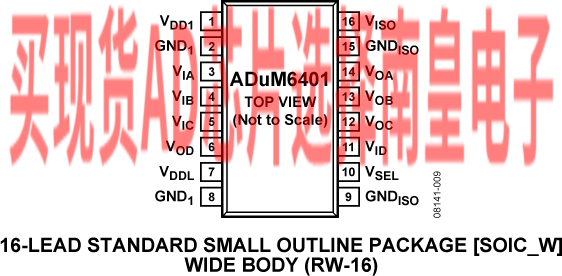

16-引脚SOIC封装，爬电距离为7.6 mm
工作温度最高可达105°C
高共模瞬变抗扰度：>25 kV/µs
欲了解更多特性，请参考数据手册

ADUM6401具体的完整产品型号参数及价格（美元）：

ADUM6401ARIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：7.58（100-499个）；6.59（1000+个）

ADUM6401ARIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.58（100-499个）；6.59（1000+个）

ADUM6401ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：7.58（100-499个）；6.59（1000+个）

ADUM6401ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.58（100-499个）；6.59（1000+个）

ADUM6401CRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：8.27（100-499个）；7.19（1000+个）

ADUM6401CRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：8.27（100-499个）；7.19（1000+个）

ADUM6401CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：8.27（100-499个）；7.19（1000+个）

ADUM6401CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：8.27（100-499个）；7.19（1000+个）

ADUM6401的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

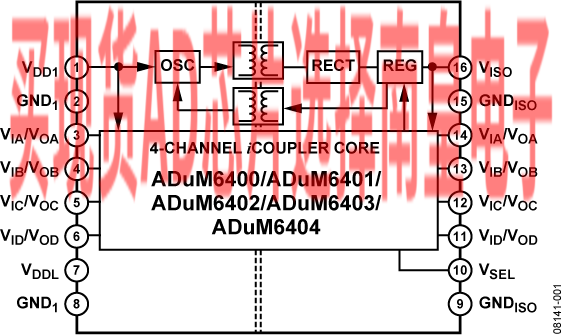

ADUM6401的电路图解：
