- 制造厂商：AD
- 产品类别：isoPower
- 技术类目：isoPower
- 功能描述：集成DC/DC转换器和1个反向通道的鲁棒2.5 kV rms四通道隔离器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

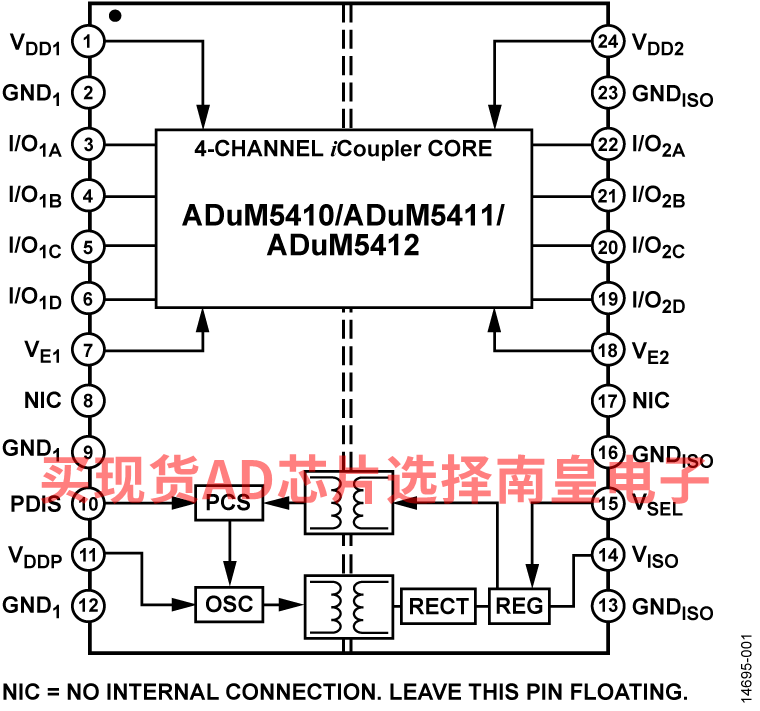

ADuM5410/ADuM5411/ADuM5412均为集成isoPower隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的iCoupler技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。
在低功耗隔离设计中，ADuM5410/ADuM5411/ADuM5412无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。
ADuM5410/ADuM5411/ADuM5412隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考订购指南）。
应用
- RS-232收发器
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
- 集成isoPower的隔离式DC/DC转换器
- 最高150 mW输出功率
- 四个DC至150 Mbps信号隔离通道

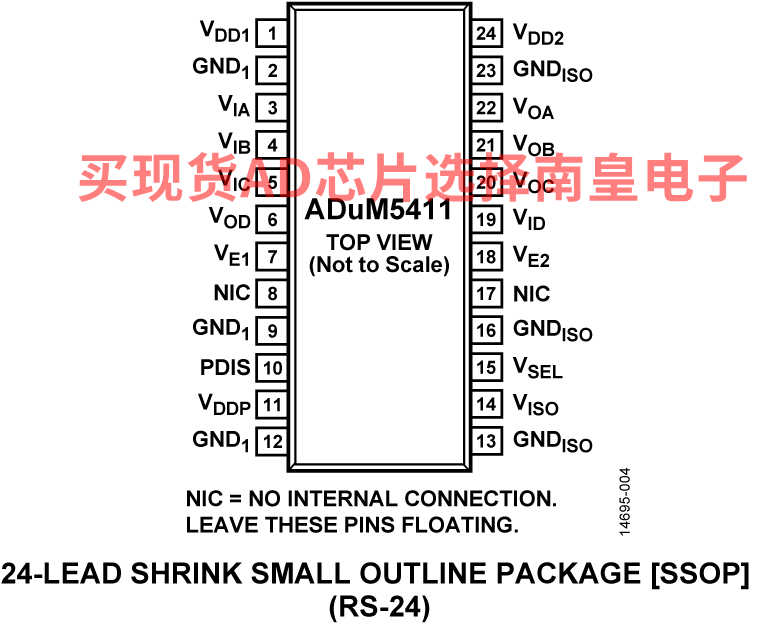

- 24引脚SSOP封装，最小爬电距离为5.3 mm
- 工作温度最高可达：105°C
- 高共模瞬变抗扰度：100 kV/μs
- 安全和法规认证
- UL认证（申请中）
– 1分钟2500 V rms，符合UL 1577 - CSA元件验收通知5A（申请中）
- 符合VDE标准证书（申请中）
– DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
– VIORM = 565 V峰值
- UL认证（申请中）
ADUM5411BRSZ，封装：24-Lead SSOP，包装形式及数量：管装，59，工作温度：-40 to 105C，AD官网报价：4.29（100-499个）；3.8（1000+个）
ADUM5411BRSZ-RL7，封装：24-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：4.29（100-499个）；3.8（1000+个）
EVAL-ADuM5411：针对集成DC/DC转换器的四通道iCoupler数据隔离器的评估板，采用24引脚SSOP封装

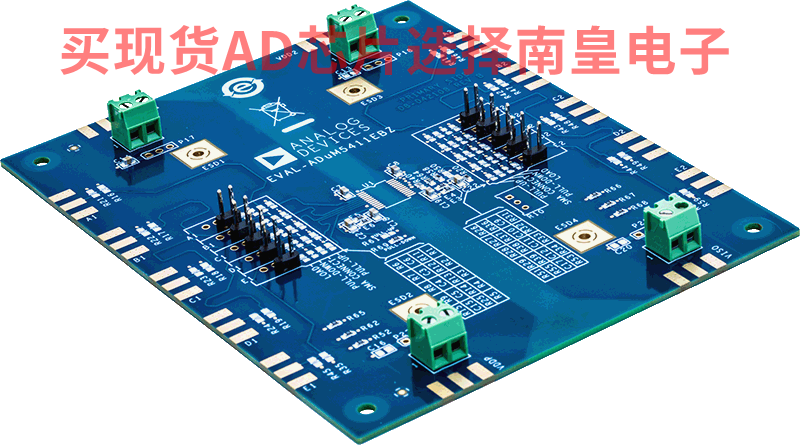

EVAL-ADuM5411EBZ支持四通道iCoupler数据隔离器，包括集成isoPower DC/DC转换器的ADuM5410/ADuM5411/ADuM5412和ADuM6410/ADuM6411/ADuM6412，采用24引脚SSOP封装。EVAL-ADuM5411EBZ支持信号分配、回送和以电源层和接地层为参考的负载。该评估板还具有EMI评估、旁通和大容量电容。信号源可通过接头引脚或边缘安装SMA连接器（SMA连接器需要单独订购）传导至电路板。该评估板上的螺丝端子板提供电源连接。电路板集成0.2英寸接头位置，可兼容有源探头（探头接头引脚需要单独订购）。
该评估板遵循PCB的较佳4层板设计实践，隔离栅两侧分别集成全电源层和接地层。该评估板没有其它EMI或削减噪声的设计特性。在高工作速度下，或者需要超低辐射时，请参考《AN-1349应用笔记》、《AN-1109应用笔记》和《AN-0971应用笔记》，了解其它评估板布局技巧。
EVAL-ADuM5411EBZ附带安装了ADuM5411。其它集成DC/DC转换器的受支持iCoupler数字隔离器需要单独订购，以便配合EVAL-ADuM5411UEBZ使用，包括ADuM5410、ADuM5412、ADuM6410、ADuM6411和ADuM6412。
有关ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412的完整规格，请分别参见ADI公司提供的ADuM5410/ADuM5411/ ADuM5412和ADuM6410/ADuM6411/ADuM6412数据手册，并且在使用评估板时应当参考本数据手册。
EVAL-AD4111：AD4111 评估板

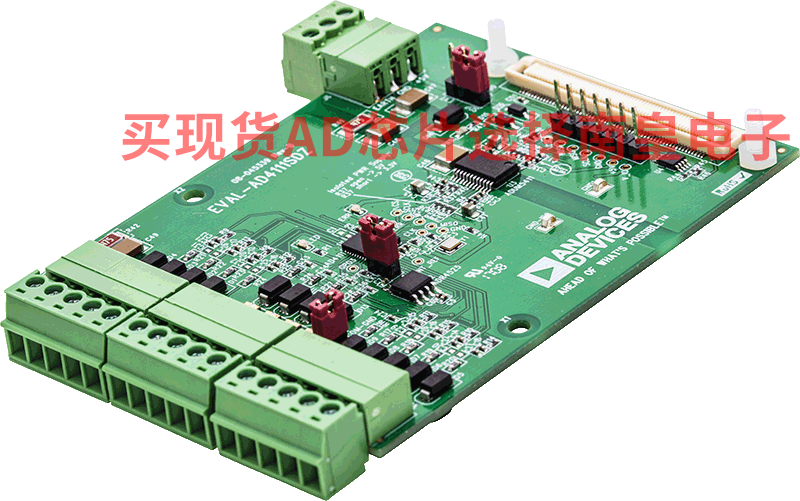

EVAL-AD4111SDZ 评估套件采用 AD4111 24 位 31.25 kSPS 模数转换器 (ADC)，输入电压范围为 ±10 V（4 个差分通道或 8 个单端通道），具有断线检测功能，4 个电流通道的工作电流范围为 0 mA 至 20 mA。所有通道都具有板载过压和过流保护
EVAL-AD4111SDZ 板包括基准电压源、电源和数据隔离，并可以连接到 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z)。SDP-B 板可通过 USB 端口连接到 PC，并可以从 PC USB 端口为 EVAL-AD4111SDZ 板供电。
AD411X Eval+ 评估软件可以配置 AD4111 器件功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供断线检测、直流时域分析。
产品数据手册中包含 AD4111 的完整规格说明，使用本评估板时必须同时参阅该说明和本用户指南。
