ADUM5404的基本参数

制造厂商：AD
产品类别：isoPower
技术类目：isoPower
功能描述：集成DC/DC转换器的四通道2.5 kV隔离器（0/4通道方向性）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM5404的产品详情：

ADuM5401/ADuM5402/ADuM5403/ADuM5404均为四通道数字隔离器，集成isoPower隔离式DC/DC转换器。该DC-DC转换器基于ADI公司的iCoupler技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够同时隔离逻辑信号和DC/DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局考量因素的详细信息，请参考应用笔记AN-0971。

应用

RS-232/RS-422/RS-485 收发器
工业现场总线隔离
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC

ADUM5404的优势和特点：

集成isoPower 的隔离式DC/DC转换器
3.3 V或5.0 V调节输出
最高500 mW输出功率
四个DC至25 Mbps (NRZ)信号隔离通道
16引脚SOIC封装，爬电距离为7.6 mm
工作温度最高可达：105°C（最大值）
高共模瞬变抗扰度：>25 kV/μs

安全和法规认证
- UL认证
  - 1分钟2500 V rms，符合UL 1577标准
- CSA元件验收通知5A
- VDE合格证书
  - IEC 60747-5-2 (VDE 0884, Part 2)
  - VIORM = 560 V峰值
- CQC认证符合GB4943.1-2011

ADUM5404具体的完整产品型号参数及价格（美元）：

ADUM5404ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：6.31（100-499个）；5.49（1000+个）

ADUM5404ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.31（100-499个）；5.49（1000+个）

ADUM5404CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：7.01（100-499个）；6.09（1000+个）

ADUM5404CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.01（100-499个）；6.09（1000+个）

ADUM5404的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

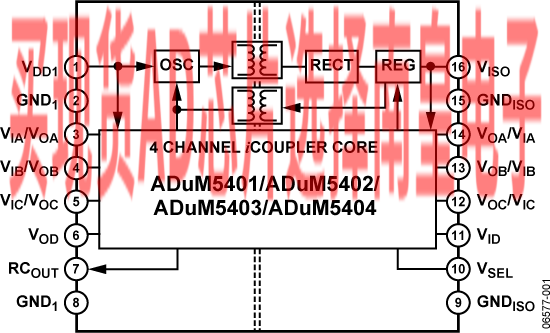

ADUM5404的电路图解：
