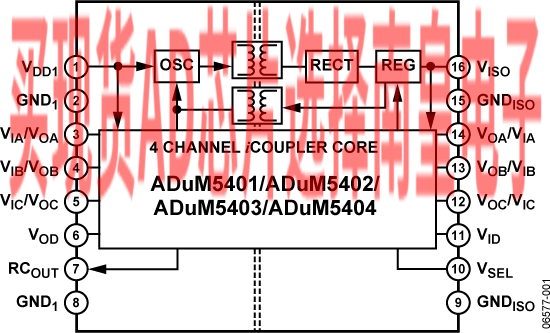

ADuM5401/ADuM5402/ADuM5403ADuM5404均为四通道数字隔离器，集成isoPower隔离式DC/DC转换器。该DC-DC转换器基于ADI公司的iCoupler技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够同时隔离逻辑信号和DC/DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局考量因素的详细信息，请参考应用笔记AN-0971。

应用

• RS-232/RS-422/RS-485 收发器
• 工业现场总线隔离
• 电源启动偏置和栅极驱动
• 隔离传感器接口
• 工业PLC

• 集成isoPower 的隔离式DC/DC转换器
• 3.3 V或5.0 V调节输出
• 最高500 mW输出功率
• 四个DC至25 Mbps (NRZ)信号隔离通道

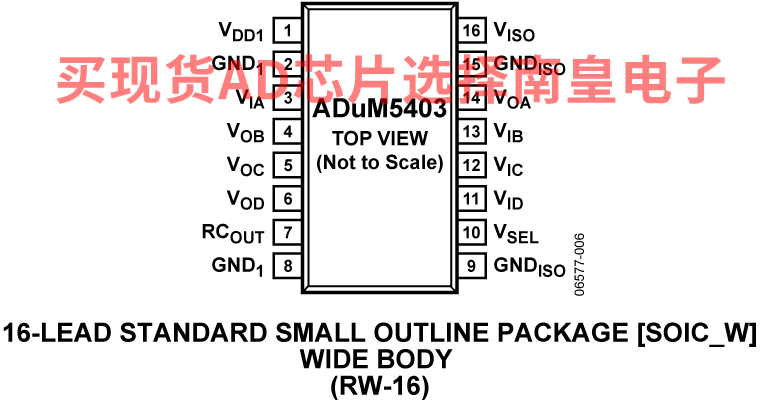

• 16引脚SOIC封装，爬电距离为7.6 mm
• 工作温度最高可达：105°C（最大值）
• 高共模瞬变抗扰度：>25 kV/μs

• 安全和法规认证
  • UL认证
    • 1分钟2500 V rms，符合UL 1577标准
  • CSA元件验收通知5A
  • VDE合格证书
    • IEC 60747-5-2 (VDE 0884, Part 2)
    • VIORM = 560 V峰值
  • CQC认证符合GB4943.1-2011

ADUM5403ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：6.31（100-499个）；5.49（1000+个）

ADUM5403ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.31（100-499个）；5.49（1000+个）

ADUM5403CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：7.01（100-499个）；6.09（1000+个）

ADUM5403CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.01（100-499个）；6.09（1000+个）

ADUM5403WCRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：

ADUM5403WCRWZ-1，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：8.69（100-499个）；7.69（1000+个）

ADUM5403WCRWZ-1RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：8.69（100-499个）；7.69（1000+个）

ADUM5403WCRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510
