ADUM5400（集成DC/DC转换器的四通道隔离器（4/0通道方向性））-AD代理

ADUM5400的基本参数

制造厂商：AD
产品类别：isoPower
技术类目：isoPower
功能描述：集成DC/DC转换器的四通道隔离器（4/0通道方向性）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM5400的产品详情：

ADuM5400是一款四通道数字隔离器，集成isoPower 隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler技术，采用5.0 V输入和输出电压时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM5400隔离器提供四个独立的隔离通道，分为两种速度等级（更多信息请参考“订购指南”）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议的详细信息，请参考应用笔记。

应用

RS-232/RS-422/RS-485收发器
工业现场总线隔离
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC

ADUM5400的优势和特点：

集成isoPower的隔离式DC/DC转换器
5 V稳压输出
500 mW 输出功率
四个DC-25 Mbps (NRZ)信号隔离通道

施密特触发器输入
16引脚SOIC封装，爬电距离大于8 mm
工作温度最高可达105°C
欲了解更多信息，请参考数据手册

ADUM5400具体的完整产品型号参数及价格（美元）：

ADUM5400ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：6.31（100-499个）；5.49（1000+个）

ADUM5400ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.31（100-499个）；5.49（1000+个）

ADUM5400CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：7.01（100-499个）；6.09（1000+个）

ADUM5400CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.01（100-499个）；6.09（1000+个）

ADUM5400的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

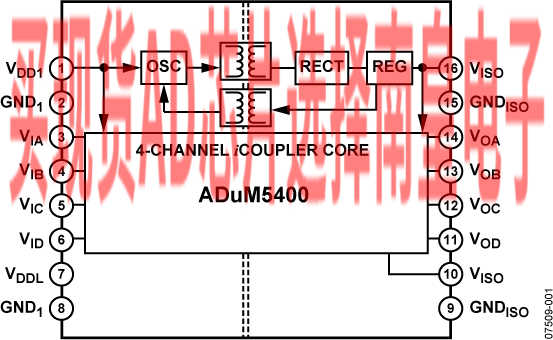

ADUM5400的电路图解：

ADUM5400的评估套件：
