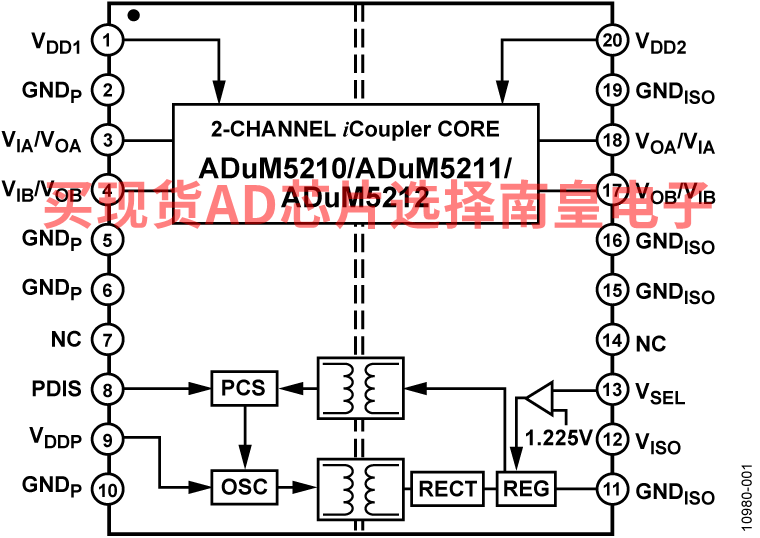

ADuM5210/ADuM5211/ADuM5212均为集成isoPower隔离式DC/DC转换器的四通道数字隔离器，基于ADI公司的iCoupler技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。输入电源电压可以略低于所需输出，也可以远高于所需输出。

在低功耗隔离设计中，这样就无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此，可提供小尺寸、完全隔离的解决方案。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。如需电路板布局建议，请参考应用笔记AN-0971。

应用

• RS-232 收发器
• 电源启动偏置和栅极驱动
• 隔离传感器接口
• 工业PLC

• isoPower 集成隔离式DC/DC转换器
• 3.15 V至5.25 V稳压输出
• 最高150 mW输出功率
• 两个DC至150 Mbps (NRZ)信号隔离通道
• 软启动电源

• 20引脚SSOP封装，爬电距离为5.3 mm
• 支持最高15 MHz的SPI
• 工作温度最高可达：105℃
• 高共模瞬变抗扰度：>25 kV/μs
• 欲了解更多特性，请参考数据手册

ADUM5210ARSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：2.94（100-499个）；2.55（1000+个）

ADUM5210ARSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：2.94（100-499个）；2.55（1000+个）

ADUM5210BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：3.51（100-499个）；3.05（1000+个）

ADUM5210BRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：3.51（100-499个）；3.05（1000+个）

ADUM5210CRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.54（1000+个）

ADUM5210CRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.54（1000+个）

ADUM5210ARSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：2.94（100-499个）；2.55（1000+个）

ADUM5210ARSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：2.94（100-499个）；2.55（1000+个）

ADUM5210BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：3.51（100-499个）；3.05（1000+个）

ADUM5210BRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：3.51（100-499个）；3.05（1000+个）

ADUM5210CRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.54（1000+个）

ADUM5210CRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.54（1000+个）
