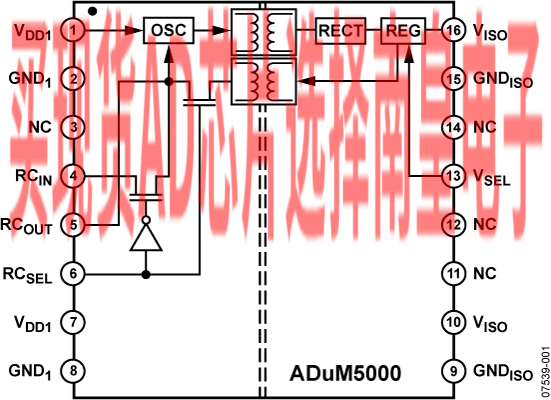

ADuM5000是一款基于ADI公司iCoupler技术的隔离式DC/DC转换器。该DC/DC转换器可提供多种输入/输出电压组合的稳压隔离功率，如表1所列。

ADI公司芯片级变压器iCoupler技术使这款DC/DC转换器的隔离功率传输效率最高可达33%。因此可提供小尺寸、完全隔离的解决方案。

对于采用isoPower技术的iCouplers系列隔离器ADuM5401、ADuM5402、ADuM5403、ADuM5404和ADuM520x，利用ADuM5000可以获得更高的输出功率水平。

isoPower利用高频开关元件，通过变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议，请参考应用笔记AN-0971。

应用

• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离
• 电源启动和栅极驱动
• 隔离传感器接口
• 工业PLC

• 关于AEC-Q100汽车应用级器件规格的更多信息，请下载ADuM5000W数据手册。
• 集成isoPower的隔离式DC/DC转换器
• 3.3V或5V调节输出
• 最高500 mW输出功率
• 16引脚SOIC封装，爬电距离大于8 mm
• 工作温度最高可达：105°C（最大值）
• 高共模瞬变抗扰度：>25 kV/μs
• 热过载保护

• 安全和法规认证
  UL认证
  1分钟2500 V rms，符合UL 1577标准
• CSA元件验收
  通知#5A（申请中）
• VDE合格证书（正在审批）
  DIN V VDE V 0884-10
  (VDE V 0884-10)：2006-12
  VIORM = 560 V峰值

ADUM5000ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.06（100-499个）；3.58（1000+个）

ADUM5000ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.06（100-499个）；3.58（1000+个）

ADUM5000WARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.93（1000+个）

ADUM5000WARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.93（1000+个）

EVAL-FMCMOTCON2：停产：AD-FMCMOTCON2-EBZ评估板

该评估板已停产且不再推荐使用。

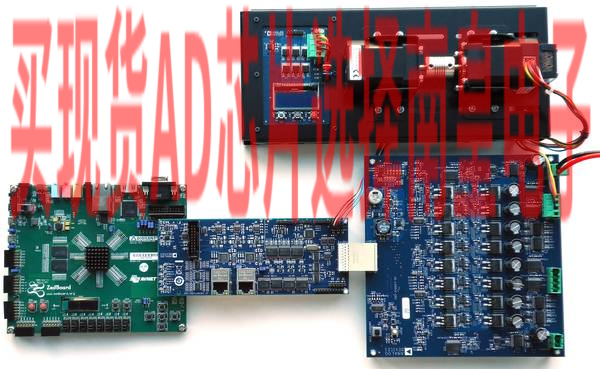

AD-FMCMOTCON2-EBZ是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件由两片板组成：一片控制器板和一片驱动板。可选的AD-DYNO2-EBZ测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板 兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台 FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作 完全隔离的数字控制和反馈信号 隔离式Xilinx XADC接口 2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT 单端霍尔、差分霍尔、编码器和旋变器接口 数字传感器接口 EnDat BISS接口

驱动板

电机最高可驱动至48V且功耗为20A 同时驱动2个电机 采用ADI隔离栅极驱动器实现高频驱动级 支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性） 集成过流保护 反向电压保护 利用隔离式ADC测量电流和电压 BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制 为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。 一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。 其他BLDC电机通过FMC电机驱动器驱动。 测量和显示负载电机电流 测量和显示负载电机速度 采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx FPGA或SoC平台以及随硬件一同提供的Mathworks高性能控制算法。 单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。
