ADUM4474（集成四通道隔离器的隔离式开关稳压器（0/4通道方向性））-AD代理

ADUM4474的基本参数

制造厂商：AD
产品类别：isoPower
技术类目：isoPower
功能描述：集成四通道隔离器的隔离式开关稳压器（0/4通道方向性）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM4474的产品详情：

ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474 是集成稳压DC-DC隔离式电源控制器的四通道数字隔离器，集成内部MOSFET驱动器。该DC/DC控制器原边内置一个隔离式PWM反馈，采用iCoupler芯片级变压器技术和完整的回路补偿。可以不必采用光耦合器进行反馈以及为了稳定性而补偿环路。

相比未经调节的隔离DC/DC电源，ADuM447x隔离器可以提供更加稳定的输出电压和更高的效率。它采用宽体SOIC封装，完全集成了反馈和环路补偿，提供更小的尺寸和8.3 mm爬电距离解决方案。稳压反馈可在整个输出功率范围内提供相对平坦的效率曲线。AduM3070可从5.0 V或3.3 V输入电压使能具有3.3 V至24 V隔离输出电压范围的DC/DC转换器，输出功率达2.5 W。

ADuM447x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率。（本数据手册内提及的ADuM447x代表ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474）

应用

电源启动偏置和栅极驱动
隔离传感器接口
过程控制
RS-232/RS-422/RS-485 收发器

ADUM4474的优势和特点：

有关2500 V rms隔离的信息，请访问 ADuM3474产品页面
内置补偿的隔离PWM反馈
原边变压器驱动器可在5 V输入电压下支持2.5 W输出功率
可调的稳压输出：
3.3 V至24 V
效率高达80%
四个DC至25 Mbps (NRZ)信号隔离通道
可调振荡器频率：200 kHz至1 MHz

上电时提供软启动功能
逐脉冲过流保护
热关断
5,000 V rms隔离
高共模瞬变抗扰度: >25 kV/µs
20引脚SOIC封装，爬电距离为
8.3 mm
工作温度最高可达:
105°C

ADUM4474具体的完整产品型号参数及价格（美元）：

ADUM4474ARIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-40 to 105C，AD官网报价：5.64（100-499个）；4.9（1000+个）

ADUM4474ARIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.64（100-499个）；4.9（1000+个）

ADUM4474CRIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-40 to 105C，AD官网报价：7.05（100-499个）；6.13（1000+个）

ADUM4474CRIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.05（100-499个）；6.13（1000+个）

ADUM4474的评估套件：

EVAL-ADUM4471：ADUM4471评估板

EVAL-ADuM4471EBZ评估板可用于评估采用ADuM447x iCoupler开关调节器的各种应用。该评估板可配置为单电源（默认）或双电源输出电路，支持多种不同的输入/输出配置和多个变压器选项。它配备了ADuM4471开关调节器(ADuM4471ARIZ)，用于电压隔离，但也可使用ADuM4470ARIZ、ADuM4472ARIZ、ADuM4473ARIZ或ADuM4474ARIZ。调节器具有集成式反馈和开关频率特性，频率可在200 kHz至1000 kHz范围内设置。

用户指南提供设置并使用EVAL-ADuM4471EBZ评估板所需的全部详情。虽然EVAL-ADuM4471EBZ评估板上搭配了ADuM4471开关调节器，但该电路板(PCB)设计为兼容ADuM447x全系列产品。更多有关支持的iCoupler器件信息，请参见ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474数据手册，并且使用EVAL-ADuM4471EBZ评估板时应配合用户指南一起参考。

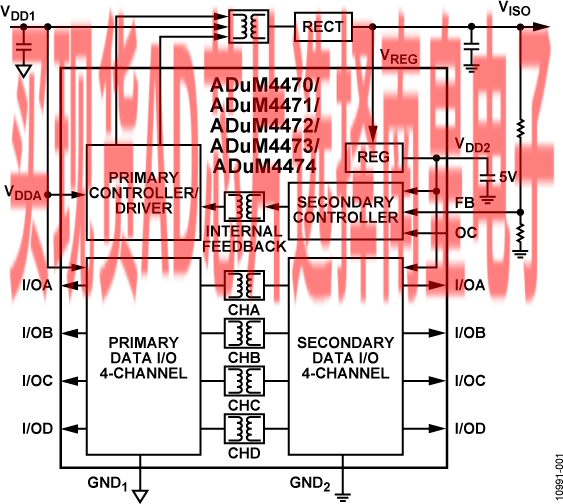

ADUM4474的电路图解：
