ADUM4402（5 kV RMS四通道数字隔离器）-AD代理

ADUM4402的基本参数

制造厂商：AD
产品类别：标准数字隔离器
技术类目：标准数字隔离器
功能描述：5 kV RMS四通道数字隔离器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM4402的产品详情：

ADuM440x是采用ADI公司iCoupler技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术相结合，具有优于光耦合器和其他集成耦合器等替代器件的出色性能特征。

ADuM440x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。这些型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM440x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

像ADI公司的许多隔离器一样，该系列隔离器的功耗极低；在数据速率相当（最高10 Mbps）的情况下，其功耗只有同类隔离器的1/10至1/6。ADuM440x系列的所有型号均具有低脉冲宽度失真（C级小于2 ns）特性。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

ADuM440x包含多项电路和布局改进，有助于其达到系统级IEC 61000-4-x要求（ESD、突波和浪涌）。对于ADuM440x，这些测试的精度主要取决于用户电路板或模块的设计与布局。欲了解更多信息，请参考应用笔记AN-793：iCoupler隔离产品的ESD/闩锁考虑因素。

应用

通用高压多通道隔离
医疗设备
电机驱动器
电源

ADUM4402的优势和特点：

增强的系统级ESD保护性能，符合IEC 61000-4-x标准
安全和法规认证（RI-16封装）
- UL认证：1分钟5000 V rms，符合UL 1577标准
- CSA元件验收通知#5A
  - IEC 60601-1：250 V rms（加强）
  - IEC 60950-1：400 V rms（加强）
- VDE合规证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 846 V峰值
低功耗工作
- 5 V电源：
  - 每个通道1.4 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道4.3 mA（最大值，10 Mbps）
  - 每个通道34 mA（最大值，90 Mbps）
- 3.3 V电源
  - 每个通道0.9 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道2.4 mA（最大值，10 Mbps）
  - 每个通道20 mA（最大值，90 Mbps）
双向通信
3.3 V/5 V电平转换
工作温度高达：105°C
高数据速率：DC至90 Mbps (NRZ)
精密时序特性
- 脉冲宽度失真：2 ns（最大值）
- 通道间匹配：2 ns（最大值）
高共模瞬变抗扰度：>25 kV/μs
输出使能功能
16引脚宽体SOIC封装版本(RW-16)
16引脚宽体SOIC封装版本，增强爬电距离(RI-16)

ADUM4402具体的完整产品型号参数及价格（美元）：

ADUM4402ARIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.43（1000+个）

ADUM4402ARIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.43（1000+个）

ADUM4402ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.43（1000+个）

ADUM4402ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.46（100-499个）；3.43（1000+个）

ADUM4402BRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：4.98（100-499个）；3.83（1000+个）

ADUM4402BRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.98（100-499个）；3.83（1000+个）

ADUM4402BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.98（100-499个）；3.83（1000+个）

ADUM4402BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.98（100-499个）；3.83（1000+个）

ADUM4402CRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 105C，AD官网报价：5.23（100-499个）；4.02（1000+个）

ADUM4402CRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.23（100-499个）；4.02（1000+个）

ADUM4402CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：5.23（100-499个）；4.02（1000+个）

ADUM4402CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.23（100-499个）；4.02（1000+个）

ADUM4402WARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.76（1000+个）

ADUM4402WARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.76（1000+个）

ADUM4402WBRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：7.84（100-499个）；6.94（1000+个）

ADUM4402WBRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：7.84（100-499个）；6.94（1000+个）

ADUM4402的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

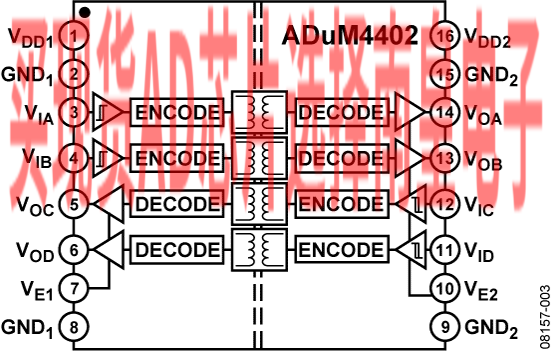

ADUM4402的电路图解：
