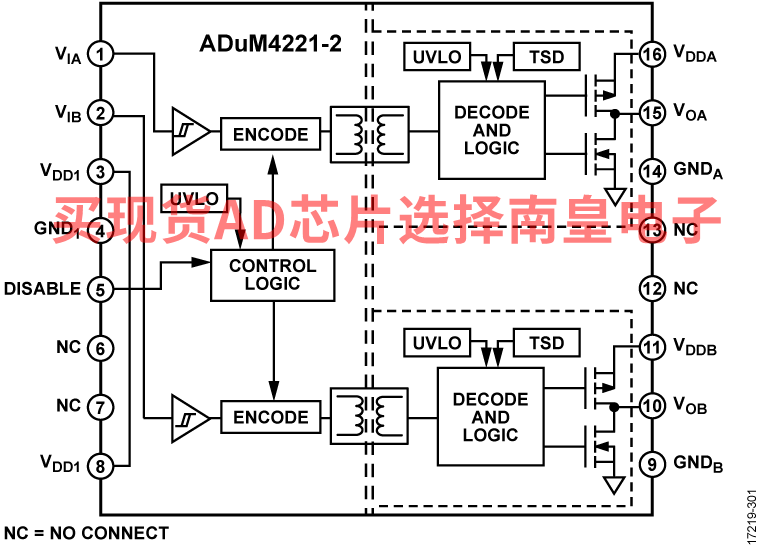

ADuM4221/ADuM4221-1/ADuM4221-2 是 4 A 隔离式半桥栅极驱动器，采用 ADI 公司的 iCoupler 技术提供独立且隔离的高端和低端输出。ADuM4221/ADuM4221-1/ADuM4221-2 在爬电距离增加的宽体、16 引脚SOIC_IC 中提供 5700 V rms 隔离。这些隔离元件集高速 CMOS 和单片变压器技术于一身，性能比其他选择更优，的如兼备脉冲变压器和栅极驱动器特点。

隔离器采用 2.5 V 到 6.5 V 的逻辑输入电压范围，兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器相比， ADuM4221/ADuM4221-1/ADuM4221-2 能在输入和输出之间提供真正的电气隔离。

ADuM4221/ADuM4221-1/ADuM4221-2 均具有内置重叠保护，并允许调整空载时间。死区时间引脚 (DT) 和 GND1 引脚之间的单电阻设置了高端和低端输出的次级端空载时间。

如果 ADuM4221/ADuM4221-1/ADuM4221-2 的内部温度超过热关断温度 (TSD)，则内部热关断会将输出设置为低电平。因此，ADuM4121/ADuM4221-1/ADuM4221-2 能够在正或负开关电压下的开关电压范围内，可靠控制绝缘栅极双极晶体管 (IGBT) /金属氧化物半导体场效应晶体管 (MOSFET) 配置，从而实现简单的压摆率控制。

应用

• 开关式电源
• 隔离式 IGBT/MOSFET 栅极驱动器
• 工业反相器
• 氮化镓 (GaN)/碳化硅 (SiC) 兼容

1 受美国专利 5,952,849；6,873,065 和 7,075,239 保护。其它专利正在申请中。

• 4 A 峰值电流 (<2 Ω RDSON_x)
• 2.5 V 至 6.5 V 逻辑输入电压
• 4.5 V 至 35 V 输出电源电压
• UVLO VDD1 时，正向阈值2.5 V （最大值）
• VDDA和 VDDB 正向阀值上存在多个正向阈值 UVLO 选项
  • A 级：4.5 V （最大值）
  • B 级：7.5 V （最大值）
  • C 级：11.6 V （最大值）
• 精准时序特性
  • 44 ns 最大传播延迟
• 可调空载时间和双输入 (ADuM4221)
• 可调死区时间和单输入 (ADuM4221-1)
• 无空载时间控制和双输入 (ADuM4221-2)

• CMOS 输入逻辑电平
• 高共模瞬变抗扰度：150 kV/µs
• 高工作结温：125°C
• 默认低电平输出
• 安全和监管审批（申请中）
  • UL 认证：符合 UL 1577
    • 5700 V rms 持续 1 分钟
  • CSA 元件验收通知 5A
  • VDE 合规证书
    • DIN V VDE V 0884-11：VIORM = 849 V 峰值

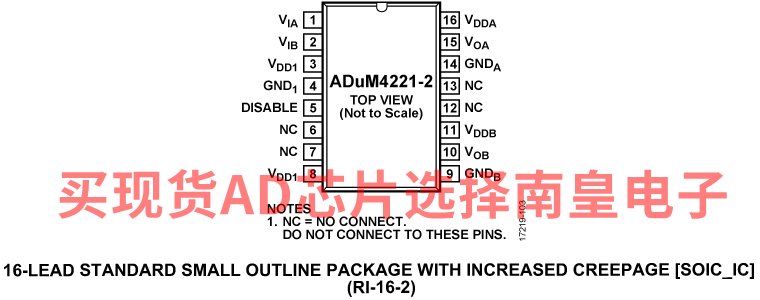

• 爬电距离增加的宽体、16 引脚 SOIC_IC

ADUM4221-2ARIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-2ARIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-2BRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-2BRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-2CRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-2CRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

EVAL-ADuM4221-2：评估 ADuM4221-2 输出为 4 A 的隔离式、半桥式栅极驱动器

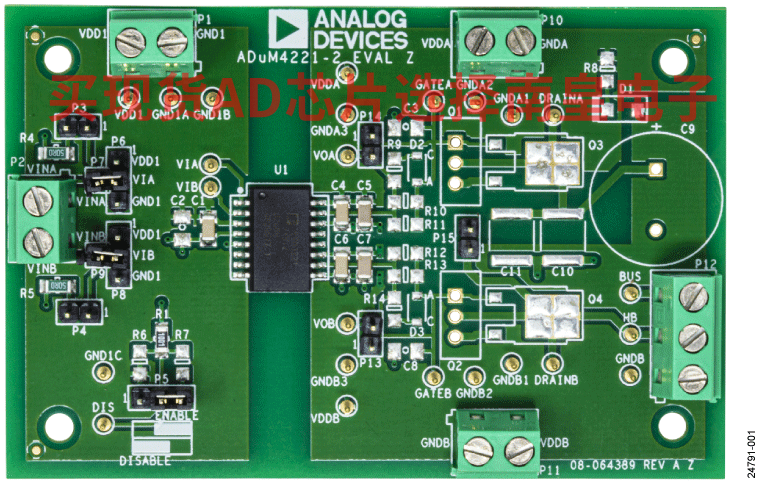

EVAL-ADuM4221-2EBZ 兼容 ADuM4221-2 半桥栅极驱动器，该驱动器采用 ADI 公司的 iCoupler 技术实现独立和隔离的高端和低端输出。EVAL-ADuM4221-2EBZ 装有 ADuM4221-2，后者具 VIA 和 VIB。。EVAL-ADuM4221-2EBZ 配备适用于不同驱动条件的跳线和螺丝和端子。EVAL-ADuM4221-2EBZ 在 VIA、VIB 和 DISABLE 引脚上使用方波和直流值工作。

ADuM4221-2 在 2.5 V 到 6.5 V 的输入电压范围内运行，兼容较低的电压系统。输入引脚上的逻辑电平电压控制 VOA 和 VOB 输出。

驱动器具有一个 DISABLE 输入引脚，如果该引脚保持高电平，则无论通道上的输入如何，都会将其关闭。

ADuM4221-2 在次级端提供高达 35 V 的工作电压。EVAL-ADuM4221-2EBZ 提供了将高端电源自举到低端电源的措施。EVAL-ADuM4221-2EBZ 有助于测试传播延迟、驱动强度以及套件的输入逻辑。由于 EVAL-ADuM4221-2EBZ 的尺寸用于 TO-220 和 TO-252 封装的绝缘栅双极型晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET)，因此 ADuM4221-2 可以使用许多不同的功率套件进行评估 。

有关 ADuM4221-2 的完整信息，请参阅 ADuM4221-2 数据手册，使用 EVAL-ADuM4221-2EBZ. 评估板时应同时参阅该数据手册和本用户指南。
