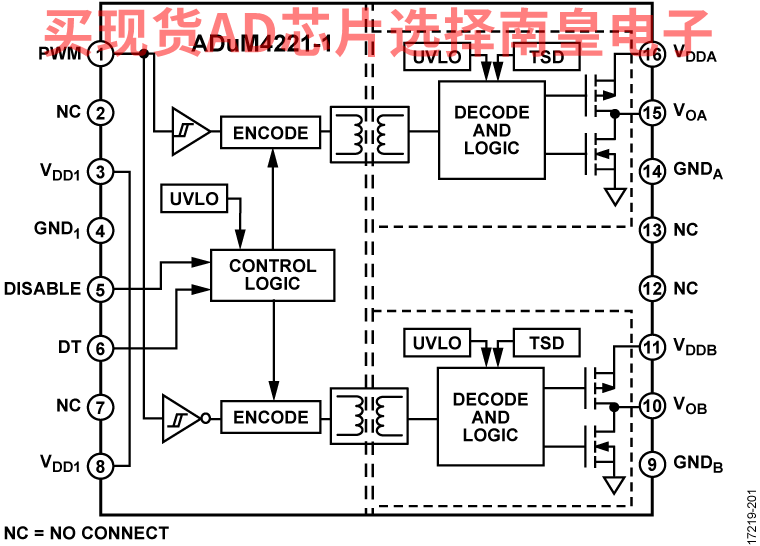

The ADuM4221/ADuM4221-1/ADuM4221-2 均为4 A隔离式半桥栅极驱动器，采用ADI公司的iCoupler,sup>

隔离器采用2.5 V至6.5 V逻辑输入电压工作，可与低压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4221/ADuM4221-1/ADuM4221-2的输入与各输出之间具有真电气隔离优势。

ADuM4221/ADuM4221-1/ADuM4221-2均内置有重叠保护，且允许进行死区时间调节。死区时间引脚(DT)和GND1引脚之间的单个电阻在高端和低端输出之间的次级侧设置死区时间。

如果ADuM4221/ADuM4221-1/ADuM4221-2上的内部温度超过TSD温度，内部热关断(TSD)将输出设置为低输出。因此，ADuM4221/ADuM4221-1/ADuM4221-2能够可靠地控制广泛正或负开关电压范围下的绝缘栅双极晶体管(IGBT)/金属氧化物半导体场效应晶体管(MOSFET)配置的开关特性。

应用

• 开关电源
• 隔离式IGBT/MOSFET栅极驱动器
• 工业逆变器
• 氮化镓(GaN)/碳化硅(SiC)兼容

1受美国专利5,952,849、6,873,065、7,075,239保护。其他专利正在申请中。

• 4 A峰值电流(<2 Ω RDSON_x)
• 逻辑输入电压：2.5 V至6.5 V
• 输出电源电压：4.5 V至35 V
• UVLO VDD1趋正阈值：2.5 V（最大值）
• 用于VDDA和VDDB趋正阈值的多个UVLO选项
  • A级：4.5 V（最大值）
  • B级：7.5 V（最大值）
  • C级：11.6 V（最大值）
• 精密时序特性
  • 传输延迟：44 ns（最大值）
• 可调的死区时间和双输入(ADuM4221)
• 可调的死区时间和单输入(ADuM4221-1)
• 无死区时间控制和双输入(ADuM4221-2)

• CMOS输入逻辑电平
• 高共模瞬变抗扰度：150 kV/µs
• 工作结温最高可达：125°C
• 默认低电平输出
• 安全和法规认证（申请中）
  • UL认证(UL 1577)
    • 5700 V rms持续1分钟
  • CSA元件验收通知5A
  • VDE合格证书
    • DIN V VDE V 0884-11: VIORM = 849 V 峰值

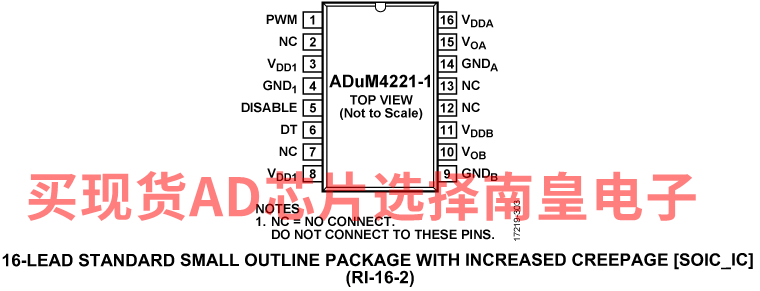

• 增强爬电距离宽体、16引脚SOIC_IC封装

ADUM4221-1ARIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-1ARIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-1BRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-1BRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-1CRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

ADUM4221-1CRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.07（1000+个）

EVAL-ADUM4221-1：评估具有可调停滞时间、4 A 输出的 ADuM4221-1 隔离式半桥栅极驱动器

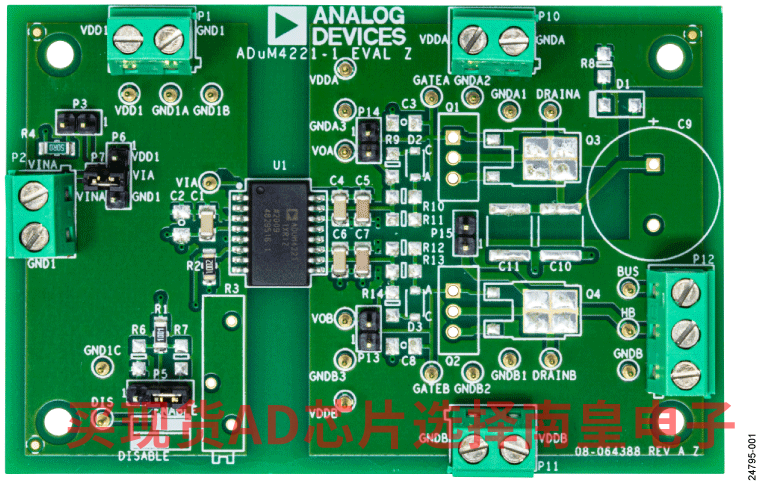

EVAL-ADuM4221-1EBZ 兼容 ADuM4221-1 半桥栅极驱动器，该驱动器采用 ADI公司的 iCoupler 技术实现独立和隔离的高端和低端输出。EVAL-ADuM4221-1EBZ 配备具有 PWM 输入以及死区时间控制的 ADuM4221-1。EVAL-ADuM4221-1EBZ 配备适用于不同驱动条件的跳线和螺丝和端子。EVAL-ADuM4221-1EBZ在 PWM 和 DISABLE 引脚上使用方波和直流进行工作。

ADuM4221-1 在 2.5 V 到 6.5 V 的输入电压范围内运行，兼容较低的电压系统。PWM 输入引脚上的逻辑电平电压控制 VOA 和 VOB 输出。驱动器具有一个 DISABLE 输入引脚，如果该引脚保持高电平，则无论通道上的输入如何，都会将其关闭。PWM 引脚上的互补输出 VOA 和 VOB，具有基本重叠保护功能，且在一次侧的死区时间 (DT) 引脚允许在这些输出转换之间调整死区时间。

ADuM4221-1 在二次侧提供高达 35 V 的工作电压。EVAL-ADuM4221-1EBZ 提供了将高端电源自举到低端电源的措施。EVAL-ADuM4221-1EBZ 有助于测试传播延迟，驱动强度，空载时间操作以及器件的输入逻辑。由于 EVAL-ADuM4221-1EBZ 的尺寸用于 TO-220 和 TO-252 封装的绝缘栅双极型晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET)，因此 ADuM4221-1 可以使用许多不同的功率器件进行评估。

有关 ADuM4221-1 的完整信息，请参阅 ADuM4221-1 数据手册，使用 EVAL-ADuM4221-1EBZ 评估板时应同时参阅该数据手册和本用户指南。
