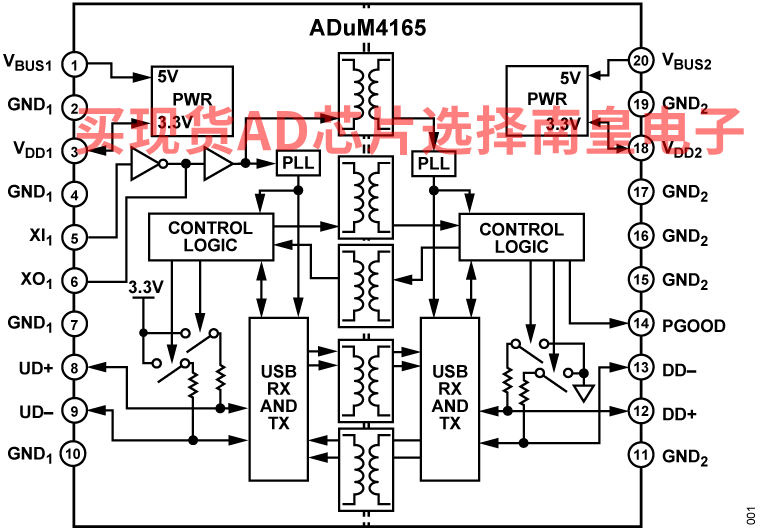

ADuM4165/ADuM41661 是 USB 2.0 端口隔离器，利用 ADI 公司的 iCouple 技术，可根据需要，来动态支持所有 USB 2.0 数据速率，包括低速 (1.5 Mbps)、全速 (12 Mbps) 或高速 (480 Mbps)。这些套件支持具有自动速度协商的主机隔离以及外设隔离。

高速数据重新定时，以减少抖动，这需要外部时钟信号或晶体输入。ADuM4165 支持上游侧的时钟或晶振输入，ADuM4166 支持下游侧的时钟或晶振输入，是两种最适合系统设计的选项。

下游（2 侧）的低功耗待机模式支持可用功率有限的应用，例如电池供电的外设。上游（1 侧）待机电流满足 USB 2.0 暂停操作的要求。

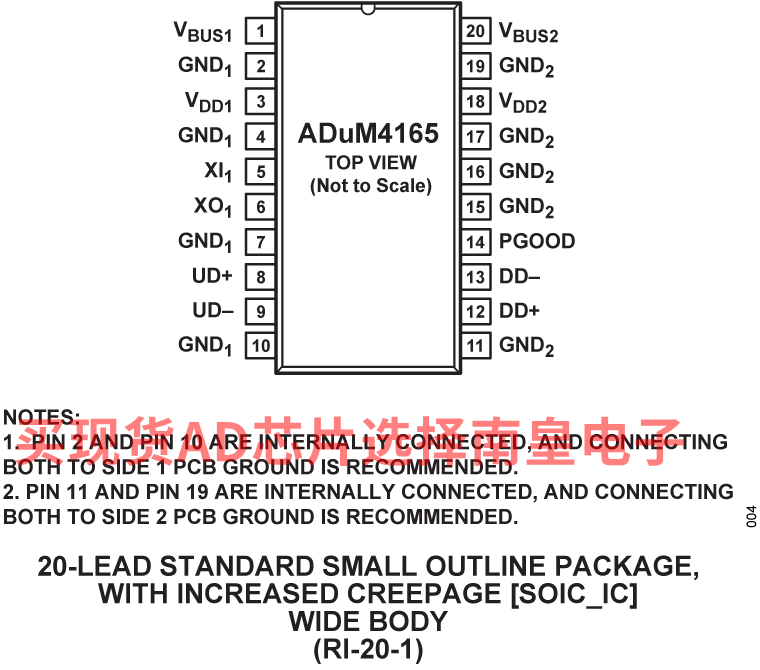

这些隔离器的扩展工业温度范围为 ?55°C 至 +125°C，采用 20 引脚、宽体、增加爬电距离的 SOIC_IC 封装，爬电距离和间隙为 8.3 mm。

应用

• USB 外设、USB 主机和 USB 集线器隔离
• 电子测试测量设备
• 医疗套件和集成 PC
• 用于调试或升级的工业 PC 和隔离式 USB 端口
• USB 隔离器模块和 USB 电缆隔离器

1 受美国专利7,075,329；8,432,182；8,525,547；和 8,564,327 保护。其他专利正在申请中。

• USB 2.0 信号自动检测低速、全速和高速连接
  • 1.5 Mbps、12 Mbps 和 480 Mbps 数据速率
• 用于上游或下游端口的双向 USB 隔离器
  • 重新驱动和高速数据重新定时，以消除输入抖动和睁眼
  • 灵活的时钟输入选项
• 每侧 4.5 V 至 5.5 V VBUSx 或 3 V 至 3.6 V 操作
  • 21 mA 典型空闲、低速或全速模式供电电流
  • 48 mA 典型空闲、高速模式供电电流
• USB 2.0 挂起 (L2) 或断开时的超低功耗待机
  • 1.7 mA 典型低功耗待机、上游供电电流
  • 20 μA 典型低功耗待机、上游供电电流

• ±8000 V IEC 61000-4-2 ESD 跨隔离栅保护
• 通过 CISPR32/EN55032 B 类排放检测
• 高共模瞬变抗扰度：50 kV/μs（典型值）
• 安全和监管审批（申请中）
  • UL（申请中）：5700 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 5A（申请中）
    • IEC 62368-1、IEC 61010-1 和 IEC60601‑1
  • VDE 符合性证书（申请中）
    • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
    • VIORM = 849 VPEAK
• 工作温度范围：−55°C 至 +125°C
• 20 引脚、宽体、增加爬电距离 SOIC_IC 封装，爬电距离和净空为 8.3 mm

ADUM4165BRIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-55 to 125C，AD官网报价：8.04（100-499个）；6.65（1000+个）

ADUM4165BRIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：8.04（100-499个）；6.65（1000+个）

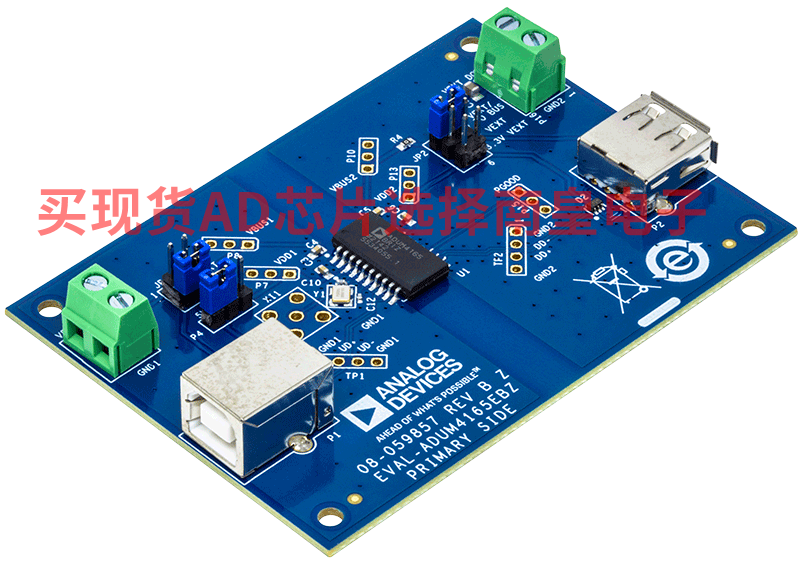

EVAL-ADUM4165：评估用于隔离USB 2.0高速、全速和低速应用的ADuM4165/ADuM4166 5.7 kV RMS数字隔离器

EVAL-ADuM4165EBZ和EVAL-ADuM4166EBZ支持快速而轻松地评估ADuM4165和ADuM4166 USB隔离器，无需使用附加元件即可直接连接到USB主机和外设。ADuM4165/ADuM4166采用ADI公司的iCoupler技术在单通道、20引脚、宽体、增强爬电距离SOIC_IC封装中集成了隔离器通道、USB收发器、电源和时序电路、控制逻辑和内部端接、上拉和下拉功能。

评估板具有单独用于隔离器各端的接地层和电源层。利用该分离性能可评估ADuM4165/ADuM4166，并实现这些器件两端之间的电气隔离。但是，使用高电压时，这些电路板尚未通过安全认证，且只能由合格人员进行测试。

可通过连接的USB主机在上游侧供电，同时下游侧需要外部电源。

有关ADuM4165/ADuM4166的完整详细信息，请参阅ADuM4165/ADuM4166数据手册，在使用EVAL-ADuM4165EBZ或EVAL-ADuM4166EBZ时，必须同时参阅该数据手册和本用户指南。
