ADUM4154的基本参数

制造厂商：AD
产品类别：SPI隔离器
技术类目：SPI隔离器
功能描述：用于SPI接口的5 kV专用隔离器（可控制多达4个从机）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM4154的产品详情：

ADuM4154是一款5kV rms、7通道SPIsolator数字隔离器，针对串行外设接口(SPI)进行了优化，并最多可以支持4个从器件。 (提供3.75kV rms型号)。这款器件基于ADI公司的iCoupler芯片级变压器技术，在CLK、MO/SI、MI/SO和SS SPI总线信号中具有低传播延迟和低抖动特性，可支持最高17 MHz的SPI时钟速率。

ADuM4154隔离器还提供从机选择多路复用系统，一个隔离器最多可以支持4个从机器件。当选中目标从机时，从机选择信号以低传播延迟传播到所需输出，可实现严格的时序控制。隔离式SSx通过250 kbps低速、2通道地址总线寻址，更换目标从机器件只需2.5 μs。

应用

工业可编程逻辑控制器(PLC)
传感器隔离

ADUM4154的优势和特点：

支持最高17 MHz的SPI时钟速度
4个高速、低传播延迟、SPI信号隔离通道
最多支持4个从器件
20引脚SOIC_IC封装，爬电距离为8.3 mm
工作温度高达：125°C
高共模瞬变抗扰度：>25 kV/μs
安全和法规认证
- UL认证符合UL 1577标准
  - 1分钟5000 V rms，SOIC长封装
- CSA元件验收通知5A
- VDE合格证书
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 849 V峰值

ADUM4154具体的完整产品型号参数及价格（美元）：

ADUM4154ARIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-40 to 125C，AD官网报价：4.44（100-499个）；3.85（1000+个）

ADUM4154ARIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.44（100-499个）；3.85（1000+个）

ADUM4154BRIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-40 to 125C，AD官网报价：5.76（100-499个）；5（1000+个）

ADUM4154BRIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.76（100-499个）；5（1000+个）

ADUM4154的评估套件：

EVAL-ADUM3154：ADUM3154/ADUM4154评估板

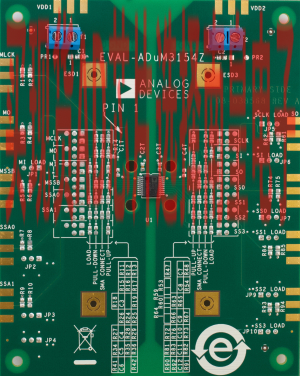

EVAL-ADuM3154Z支持ADuM3154ARSZ、ADuM3154BRSZ、ADuM4154ARIZ和ADuM4154BRIZ，这些均为4通道SPIsolator隔离器并针对SPI应用进行了优化。它们包括两个低速地址引脚，以将从机选择路由到四个目的地之一。该评估板提供JEDEC标准20引脚SSOP焊盘布局，支持信号分配、回送和以VDDx或GNDx为参考的负载，以及最优旁路电容。信号源可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。电路板集成200密耳接头位置，可兼容Tektronix有源探头。

该板遵循印刷电路板(PCB)的4层板最佳设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他抗电磁辐射或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。

支持的SPIsolator型号
ADuM3154ARSZ ADuM3154BRSZ ADuM4154ARIZ ADuM4154BRIZ

ADUM4154的电路图解：

ADUM4154的评估套件：
