ADUM4152的基本参数
  • 制造厂商:AD
  • 产品类别:SPI隔离器
  • 技术类目:SPI隔离器
  • 功能描述:用于SPI接口的5 kV专用隔离器(1/2辅助通道方向性)
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADUM4152的产品详情:

ADuM4151/ADuM4152/ADuM4153为5kV rms、7通道SPIsolator数字隔离器,针对隔离式串行外设接口(SPI)进行了优化。(提供3.75kV rms型号)。 这些器件基于ADI公司的iCoupler芯片级变压器技术,在CLK、MO/SI、MI/SO和SS SPI总线信号中具有低传播延迟特性,可支持最高17 MHz的SPI时钟速率。 这些通道在工作时具有14 ns传播延迟和1 ns抖动,以针对SPI优化时序。

ADuM4151/ADuM4152/ADuM4153隔离器还以三种不同的通道方向组合额外提供了三个独立的低数据速率隔离通道。 器件以250 kbps数据速率对慢速通道中的数据进行采样和串行化,并在低速通道中伴有最高2.5 μs的抖动。

应用

  • 工业可编程逻辑控制器(PLC)
  • 传感器隔离
ADUM4152的优势和特点:
  • 支持最高17 MHz的SPI时钟速度
  • 4个高速、低传播延迟、SPI信号隔离通道
  • 三个250 kbps数据通道
  • 20引脚SOIC_IC封装,爬电距离为8.3 mm
  • 工作温度高达:125°C
  • 高共模瞬变抗扰度:>25 kV/μs
  • 安全和法规认证
    • UL认证符合UL 1577标准
      • 1分钟5000 V rms,SOIC长封装
    • CSA元件验收通知5A
    • VDE合格证书
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • 最大工作绝缘电压(VIORM):849 V峰值
ADUM4152具体的完整产品型号参数及价格(美元):

ADUM4152ARIZ,封装:20-Lead SOIC (Increased Creepage),包装形式及数量:管装,31,工作温度:-40 to 125C,AD官网报价:4.25(100-499个);3.69(1000+个)

ADUM4152ARIZ-RL,封装:20-Lead SOIC (Increased Creepage),包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:4.25(100-499个);3.69(1000+个)

ADUM4152BRIZ,封装:20-Lead SOIC (Increased Creepage),包装形式及数量:管装,31,工作温度:-40 to 125C,AD官网报价:5.51(100-499个);4.79(1000+个)

ADUM4152BRIZ-RL,封装:20-Lead SOIC (Increased Creepage),包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:5.51(100-499个);4.79(1000+个)

轻松满足您的AD芯片采购需求
ADUM4152的评估套件:

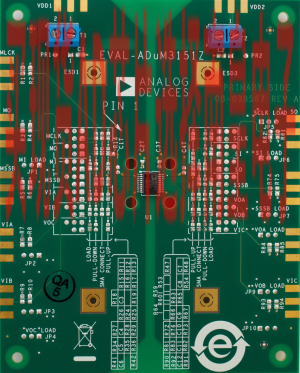

EVAL-ADUM3151: ADuM3151/ADuM3152/ADuM3153/ADuM4151/ADuM4152/ADuM4153评估板

EVAL-ADuM3151Z支持的器件如受支持型号部分所列,它们均为7通道、数据方向变异SPIsolator隔离器并针对SPI应用进行了优化。 它们包括3个用于非时序关键型辅助功能的低速通道。 该评估板提供JEDEC标准20引脚SSOP焊盘布局,支持信号分配、回送和以VDDx或GNDx为参考的负载,以及最优旁路电容。 信号源可连接至电路板,也可通过边缘安装型SMA连接器(单独出售)或端子板连接电路板,实现电源连接。 电路板集成200密耳接头位置,可兼容Tektronix有源探头。

该板遵循印刷电路板(PCB)的4层板最佳设计实践,隔离栅两侧分别集成全电源和接地层。 该板没有其他抗电磁辐射或削减噪声的设计特性。 在极高的工作速度下,或者需要超低辐射时,请参考AN-1109应用笔记,了解其他电路板布局技巧。

支持的SPIsolator型号

ADuM3151ARSZ ADuM3151BRSZ ADuM3152ARSZ ADuM3152BRSZ ADuM3153ARSZ ADuM3153BRSZ ADuM4151ARIZ ADuM4151BRIZ ADuM4152ARIZ ADuM4152BRIZ ADuM4153ARIZ ADuM4153BRIZ
