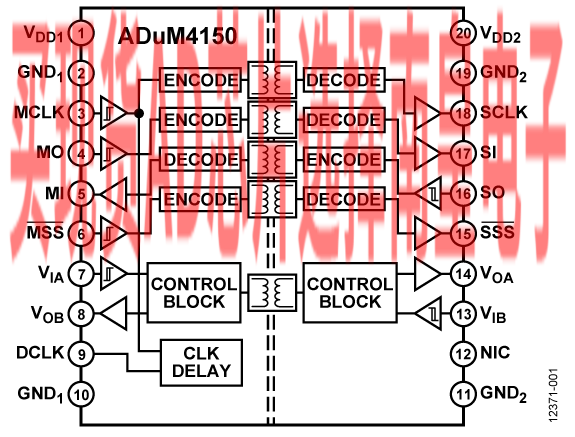

ADuM4150是一款5kV rms、6通道SPIsolator数字隔离器，针对隔离式串行外设接口(SPI)进行了优化。(提供3.75kV rms型号)。这款器件基于ADI公司的iCoupler芯片级变压器技术，在CLK、MO/SI、MI/SO和SS SPI总线信号中具有低传播延迟特性，可支持最高17 MHz的SPI时钟速率。 这些通道在工作时具有14 ns传播延迟和1 ns抖动，以针对SPI优化时序。

ADuM4150隔离器还额外提供两个独立的低数据速率隔离通道，每个方向一个通道。 器件以250 kbps数据速率对慢速通道中的数据进行采样和串行化，并伴有2.5 μs抖动。

ADuM4150还支持器件主机侧的延迟输出时钟。 该输出可与主机上的额外时钟端口搭配，以支持40 MHz的时钟性能。 更多信息参见“延迟时钟”部分。

应用

• 工业可编程逻辑控制器(PLC)
• 传感器隔离

• 延迟时钟模式下支持最高40 MHz的SPI时钟速度
• 4线模式下支持最高17 MHz的SPI时钟速度
• 4个高速、低传播延迟、SPI信号隔离通道
• 2个数据速率为250 kbps的数据通道
• 延迟补偿时钟线
• 20引脚SOIC_IC封装，爬电距离为8.3 mm
• 工作温度高达：125°C
• 高共模瞬变抗扰度：>25 kV/μs
• 安全和法规认证
  • UL认证符合UL 1577标准
    • 1分钟5000 V rms，SOIC长封装
  • CSA元件验收通知5A
  • VDE合格证书
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • VIORM = 849 V峰值

ADUM4150ARIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-40 to 125C，AD官网报价：6.36（100-499个）；5.52（1000+个）

ADUM4150ARIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.36（100-499个）；5.52（1000+个）

ADUM4150BRIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-40 to 125C，AD官网报价：6.36（100-499个）；5.52（1000+个）

ADUM4150BRIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.36（100-499个）；5.52（1000+个）

EVAL-ADUM3150：ADUM3150/ADUM4150评估板

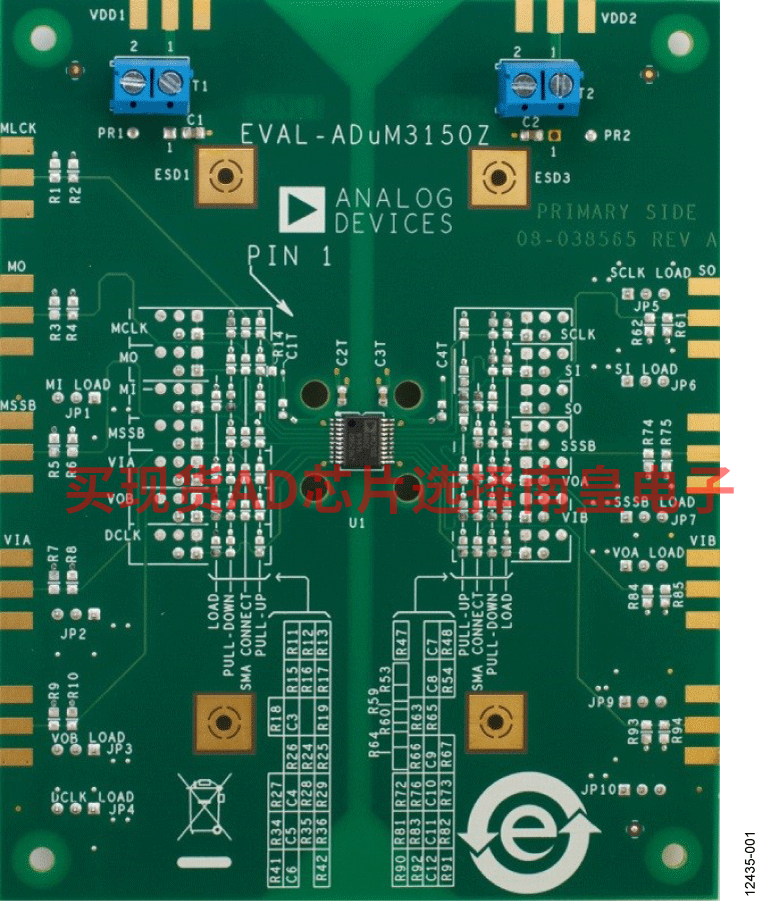

EVAL-ADuM3150Z支持ADuM3150ARSZ和ADuM3150BRSZ，它们是6通道SPIsolator隔离器并针对SPI应用进行了优化。它们包括两个低速通道和一个时钟延迟通道，以实现40 MHz SPI数据传输。该评估板提供JEDEC标准20引脚SSOP焊盘布局，支持信号分配、回送和以VDDx或GNDx为参考的负载，以及最优旁路电容。信号源可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。电路板集成200 mil接头位置，可兼容Tektronix有源探头。

EVAL-ADuM3150Z评估板可用于评估ADuM4150ARIZ和ADuM4150BRIZ器件。虽然EVAL-ADuM3150Z评估板的焊盘布局不支持ADuM4150ARIZ和ADuM4150BRIZ 20引脚SOIC_IC封装，但这些器件可采用ADuM3150ARSZ或ADuM3150BRSZ进行评估。ADuM4150ARIZ和ADuM3150ARSZ的封装和隔离能力有所不同，但具备相同的评估功能。ADuM4150BRIZ和ADuM3150BRSZ器件也是一样。

该板遵循印刷电路板(PCB)的4层板最佳设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他电磁干扰(EMI)或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。

有关完整详情，请参见ADuM3150数据手册，使用EVAL-ADuM3150Z评估板时必须同时参考用户指南UG-719与数据手册。

支持的SPIsolator型号

ADuM3150ARSZ ADuM3150BRSZ ADuM4150ARIZ ADuM4150BRIZ
