ADuM4146是一款单通道栅极驱动器，专门针对驱动碳化硅(SiC)、金属氧化物半导体场效应晶体管(MOSFET)进行了优化。ADI公司的iCoupler技术在输入信号与输出栅极驱动器之间实现隔离。

ADuM4146包含米勒箝位，以便栅极电压小于2 V时实现稳健的SiC单轨电源关断。输出侧可以由单电源或双电源供电，是否使能米勒箝位功能也可以进行配置。

ADI公司芯片级变压器还提供芯片高压侧与低压侧之间的控制信息隔离通信。芯片状态信息可从专用输出读取。当器件副边出现故障时，可以在原边对复位操作进行控制。

去饱和检测电路集成在ADuM4146上，提供高压短路SiC工作保护。去饱和保护包含降低噪声干扰的功能，比如在开关动作之后提供300ns的屏蔽时间，用来屏蔽初始导通时产生的电压尖峰（参见数据手册中的图17）。可选内部500 μA电流源有助于降低器件数量；如需提高抗噪水平，内部消隐开关也支持使用外部电流源。

考虑到通用SiC和绝缘栅极双极性晶体管(IGBT)电平，A级副边欠压闭锁(UVLO)设置为14.5 V，B级和C级设置为11.5 V（典型值）。

应用

• SiC/MOSFET/IGBT栅极驱动器
• 光伏(PV)逆变器
• 电机驱动器
• 电源

• 11 A 短路拉电流（0 Ω 栅极电阻）
• 9 A 短路灌电流（0 Ω 栅极电阻）
• 4.61 A 峰值电流（2 Ω 栅极电阻）
• 输出功率套件电阻：<1 Ω
• 输出电压范围高达 30 V
• VDD2 上存在多个欠压锁定 (UVLO) 选项
  • A 级：VDD2 上的 14.5 V（典型值）UVLO 正向阈值
  • B 级和 C 级：VDD2 上的 11.5 V（典型值）UVLO 正向阈值
• VDD1 输入电压范围为 2.5 V 至 6 V
• 去饱和保护
  • 发生去饱和故障时软关断

• 多种去饱和检测比较器电压
  • B 级：9.2 V（典型值）
  • A 级和 C 级：3.5 V（典型值）
• 具有栅极感应输入的米勒箝位输出
• 隔离式故障和就绪功能
• 低传播延迟：75 ns（典型值）
• 工作温度范围：−40°C 至 +125°C
• 爬电距离：8.3 mm（最小值）
• CMTI：100 kV/μs
• 安全和监管审批（申请中）
  • 5000 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 5A
  • DIN V VDE V 0884-11
  • VIORM = 2150 V 峰值

ADUM4146ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.45（1000+个）

ADUM4146ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.45（1000+个）

ADUM4146BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.45（1000+个）

ADUM4146BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.45（1000+个）

ADUM4146CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.45（1000+个）

ADUM4146CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.65（100-499个）；2.45（1000+个）

EVAL-ADUM4146：评估提供米勒钳位的单/双电源、高电压隔离式SiC栅极驱动器ADuM4146

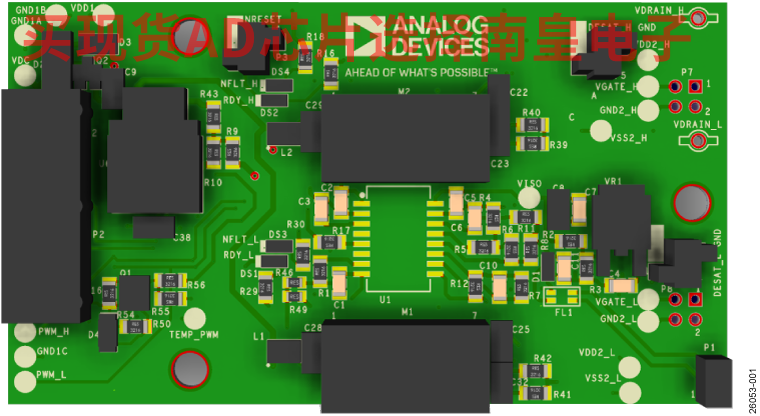

EVAL-ADuM4146WHB1Z是一款半桥栅极驱动板，驱动先进的Wolfspeed第三代C3M碳化硅(SiC)金属氧化物半导体场效应晶体管(MOSFET)和电源模块时，可用于简单评估ADuM4146的性能。EVAL-ADuM4146WHB1Z可配合Wolfspeed箝位感性负载(CIL)测试板或半桥评估板和差分收发器板使用。

EVAL-ADuM4146WHB1Z具有隔离返回通道，可配置为读取负温度系数(NTC)热敏电阻并提供与NTC电阻和温度对应的变频输出。

EVAL-ADuM4146WHB1Z控制和输入接口使用RS-422信号来提高抗扰度并包含用于EVAL-ADuM4146WHB1Z的12 V电源输入。

有关ADuM4146的完整详细信息，请参阅ADuM4146数据手册，在使用EVAL-ADuM4146WHB1Z时，必须同时参阅该数据手册和本用户指南。

预发行注意事项

EVAL-ADuM4146WHB1Z包含ADuM4146的预发行版本。短路保护(SCP)功能不得用于超过600 V的总线电压。ADuM4146的发行版本对SCP无此限制。

---

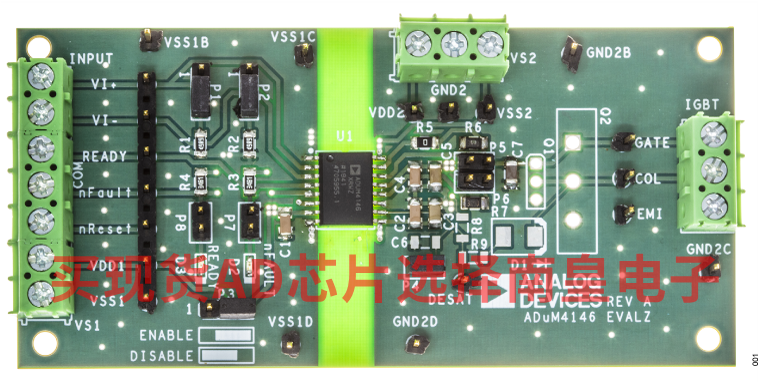

EVAL-ADuM4146EBZ：利用故障检测米勒钳位评估 ADuM4146 11 A 高压隔离式双极栅极驱动器

EVAL-ADuM4146EBZ 支持 ADuM4146 高级隔离式栅极驱动器。EVAL-ADuM4146EBZ 交付时已安装 ADuM4146BRWZ 级型号，但与三个级别都兼容。由于评估板的尺寸用于 TO-247、TO-220 和 0.100" 间距引脚封装的绝缘栅双极型晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET)，因此，ADuM4146 可以使用许多不同的功率器件进行评估。EVAL-ADuM4146EBZ 的尺寸便于评估去饱和检测和米勒箝位操作。

有关 ADuM4146 的完整详细信息，请参阅 ADuM4146 数据手册，在使用本评估板时，应同时参阅该数据手册和本用户指南。

支持 I耦合器型号

ADuM4146ARWZ ADuM4146BRWZ ADuM4146CRWZ
