ADUM4122的基本参数

制造厂商：AD
产品类别：隔离式栅极驱动器
技术类目：隔离式栅极驱动器
功能描述：单栅极，可调压摆率，隔离式栅极驱动器，3 A 短路 (<3 ?)
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM4122的产品详情：

ADuM4122 是一款隔离式单器件双输出驱动器，采用 iCoupler 技术实现高精度隔离。ADuM4122 通过 8 引脚宽体 SOIC 封装提供 5 kV rms 隔离。这些隔离元件集高速互补金属氧化物半导体 (CMOS) 和整体式变压器技术于一身，能够提供比替代产品（例如脉冲变压器和栅极驱动器的组合）更出色的性能特点。

ADuM4122 采用 3.3 V 到 6.5 V 的输入电压范围，兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器不同，ADuM4122 可在输入和输出区域之间实现真正的电气隔离。

ADuM4122 包括两个输出引脚，便于进行两个输出驱动强度的压摆率控制。VOUT 引脚遵循 VIN+ 引脚的逻辑，而升压输出 VOUT_SRC 可以切换为遵循 VIN+ 引脚或设置为高阻抗。压摆率的切换由初级侧控制。压摆率控制可降低电磁干扰 (EMI) 并实现电压过冲控制。

如果 ADuM4122 的内部温度超过热关断温度，则内部热关断会将输出设置为低。

因此，ADuM4122 能够可靠控制绝缘栅极双极晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET) 配置在各种开关电压下的开关特性，从而实现简单的压摆率控制。

应用

开关式电源
隔离式 IGBT 和 MOSFET 栅极驱动器
工业逆变器

ADUM4122的优势和特点：

每个输出引脚 2 A 输出电流 (<3 Ω RDSON_X)
3 A 峰值短路电流
3.3 V 至 6.5 V、VDD1
4.5 V 至 35 V、VDD2
正向阈值，UVLO（3.3 V VDD1 时）
VDD2 上存在多个正向阈值 UVLO 选项
- A 级：4.4 V（典型值）正向阈值，UVLO
- B 级：7.3 V（典型值）正向阈值，UVLO
- C 级：11.3 V（典型值）正向阈值，UVLO
精准定时特性
- 下降缘传播延迟最大 48 ns

CMOS 输入逻辑电平
高共模瞬变抗扰度：>150 kV/µs
高工作结温：125°C
默认低电平输出
可选择的压摆率控制
安全和监管审批（申请中）
- UL 认证：符合 UL 1577
  - 5 kV rms 持续 1 分钟
- CSA 元件验收通知 5A
- VDE 符合性证书（申请中）
  - DIN V VDE V 0884-10
  - VIORM = 849 V 峰值
8 引脚宽体 SOIC_IC 封装

ADUM4122具体的完整产品型号参数及价格（美元）：

ADUM4122ARIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：管装，80，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.91（1000+个）

ADUM4122ARIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.91（1000+个）

ADUM4122BRIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：管装，80，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.91（1000+个）

ADUM4122BRIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.91（1000+个）

ADUM4122CRIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：管装，80，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.91（1000+个）

ADUM4122CRIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.91（1000+个）

ADUM4122的评估套件：

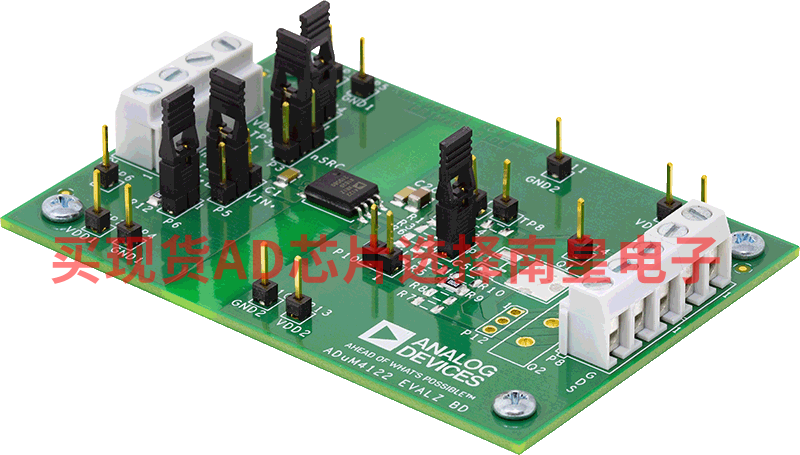

EVAL-ADuM4122：ADuM4122 评估板

EVAL-ADuM4122EBZ 评估板支持具有压摆率控制功能的 ADuM4122 隔离式栅极驱动器。 iCoupler 技术在 ADuM4122 输入信号和输出栅极驱动器之间实现隔离。该评估板提供用于配置不同驱动条件的跳线和螺丝端子。EVAL-ADuM4122EBZ 板可处理 VIN+ 和 SRC 引脚上的方波和直流值。

ADuM4122 可在高达 35 V 的电压下工作。VIN+ 引脚上的逻辑电平电压控制 VOUT 输出。 SRC 引脚可控制 VOUT_SRC 引脚是设置为高阻抗还是遵循用户在 VIN+ 上提供的脉宽调制 (PWM) 输入的逻辑。当外部串联栅极电阻与来自 VOUT 和 VOUT_SRC 引脚的输出相结合时，一个隔离式栅极驱动器就能够具有两个可轻松选择的压摆率。

EVAL-ADuM4122EBZ 板可测试套件的传播延迟、驱动强度、压摆率选择和输入逻辑。

有关 ADuM4122 的完整信息，请参阅 ADuM4122 数据手册，使用评估板时应同时参阅该数据手册和本用户指南。

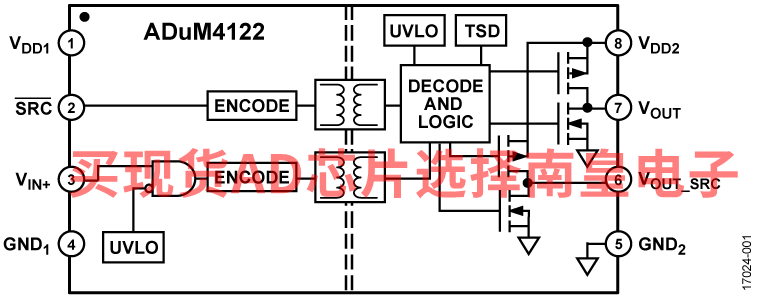

ADUM4122的电路图解：

ADUM4122的评估套件：
