ADUM3480（小型、四通道、3.75 KV RMS数字隔离器（4/0通道方向性））-AD代理

ADUM3480的基本参数

制造厂商：AD
产品类别：标准数字隔离器
技术类目：标准数字隔离器
功能描述：小型、四通道、3.75 KV RMS数字隔离器（4/0通道方向性）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM3480的产品详情：

ADuM3480/ADuM3481/ADuM3482是采用ADI公司iCoupler 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。典型传播延迟降至25 ns，脉冲宽度失真也随之减半。

ADuM3480/ADuM3481/ADuM3482的4个通道支持多种通道配置和两种数据速率，最高达25 Mbps（请参考订购指南部分）。全部模块均采用独立内核和I/O电源供电。内核采用3.0 V至5.5 V供电，而I/O电源可提供1.8 V至5.5 V电压范围。若需要在内核工作范围内供电，可将两个电源连在一起以便实现单电源供电。当I/O需要与不同于内核电源供电的逻辑电平对接，则I/O电源可在更宽范围内独立于内核电源工作。I/O电源电压的最小值为1.8 V，与低电压逻辑兼容。正常工作时，需要内核和I/O电源同时供电。

应用
- 通用多通道隔离
- SPI接口/数据转换器隔离
- 工业现场总线隔离

ADUM3480的优势和特点：

数据速率最高可达25 Mbps (NRZ)
低传播延迟：25 ns（典型值）
低动态功耗
1.8 V至5 V电平转换

工作温度最高可达：125℃
高共模瞬变抗扰度：>25 kV/µs
输出默认选择
20引脚SSOP封装，符合RoHS标准
欲了解更多特性，请参考数据手册

ADUM3480具体的完整产品型号参数及价格（美元）：

ADUM3480ARSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；1.92（1000+个）

ADUM3480ARSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；1.92（1000+个）

ADUM3480BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：2.9（100-499个）；2.4（1000+个）

ADUM3480BRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.9（100-499个）；2.4（1000+个）

ADUM3480的评估套件：

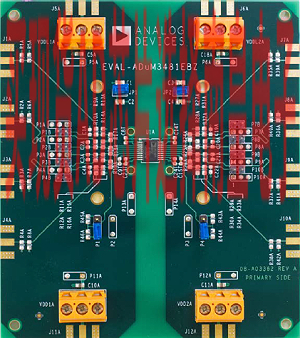

EVAL-ADUM3481：ADUM3481评估板

EVAL-ADuM3481EBZ支持3750 V隔离额定值、4通道iCoupler隔离器ADuM3480/ADuM3481/ADuM3482。该评估板提供JEDEC标准20引脚SSOP焊盘布局，支持信号扇出和回送，以及较优旁路电容。信号可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。电路板集成200密耳接头位置，可兼容Tektronix有源探头。

该板遵循印刷电路板(PCB)的4层板较佳设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他抗电磁辐射或削减噪声的设计特性。在高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。

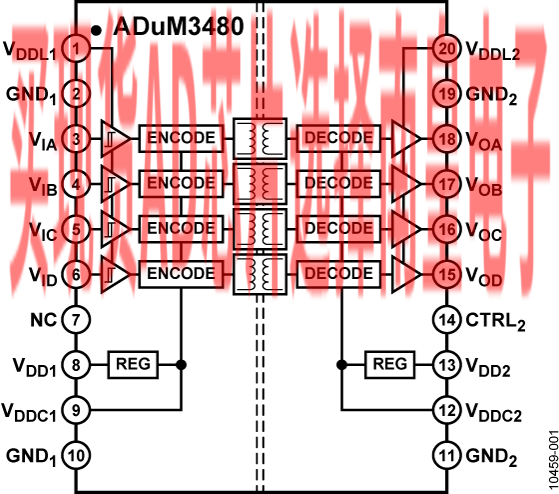

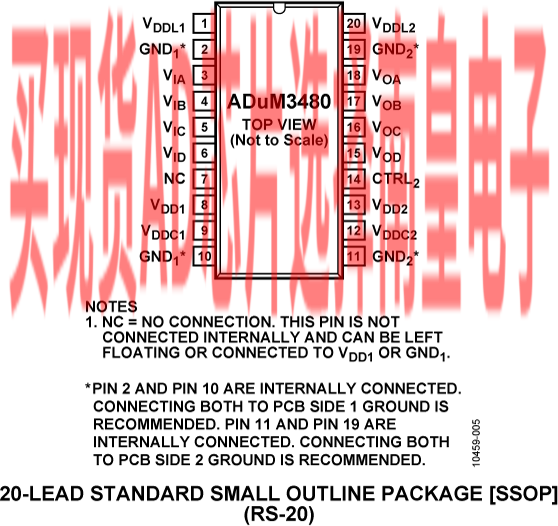

ADUM3480的电路图解：

ADUM3480的评估套件：
