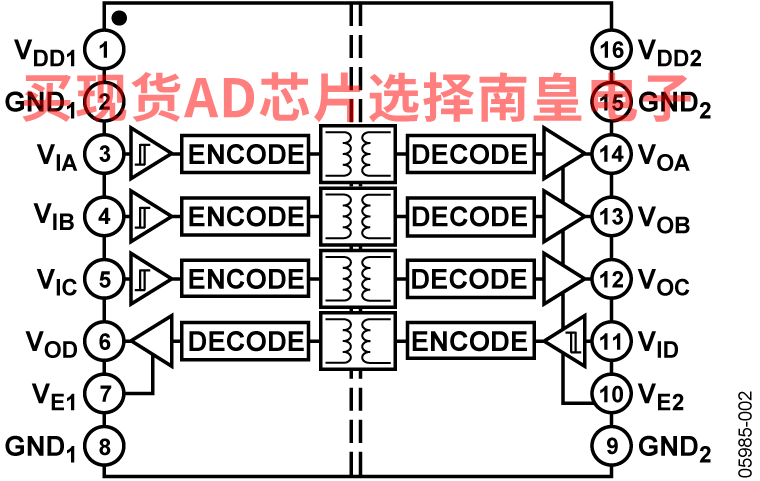

ADuM3400/ADuM3401/ADuM3402均为采用ADI公司iCoupler技术的4通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

这些隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。这些隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

与ADuM1400/ADuM1401/ADuM1402隔离器相比，ADuM3400/ADuM3401/ADuM3402隔离器包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD/突波/浪涌）显示其性能大大增强。针对各系列隔离器的测试精度主要取决于用户电路板或模块的设计与布局。欲了解更多信息，请参考应用笔记AN-793：“iCoupler隔离产品的ESD/闩锁考虑因素”。

应用

• 通用多通道隔离
• SPI/数据转换器隔离
• RS-232/RS-422/RS-485收发器
• 工业现场总线隔离

• 有关AEC-Q100汽车应用级器件规格，请查看ADuM340xW数据手册。
• 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
• 双向通信
• 3 V/5 V 电平转换
• 工作温度最高可达105°C
• 高数据速率：DC至90 Mbps (NRZ)
• 欲了解更多特性，请参考数据手册

• 下载ADuM3401-EP数据手册
• 军用温度范围（−55 ℃至+125 ℃）
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/14630 DSCC图纸号

ADUM3401ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：2.92（100-499个）；2.58（1000+个）

ADUM3401ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.58（1000+个）

ADUM3401BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：3.43（100-499个）；2.64（1000+个）

ADUM3401BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.64（1000+个）

ADUM3401CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：3.6（100-499个）；2.77（1000+个）

ADUM3401CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.77（1000+个）

ADUM3401TRWZ-EP，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-55 to 125C，AD官网报价：9（100-499个）；6.8（1000+个）

ADUM3401TRWZ-EP-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：9（100-499个）；6.8（1000+个）

ADUM3401WARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；3.11（1000+个）

ADUM3401WARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；3.11（1000+个）

ADUM3401WBRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：5.24（100-499个）；4.63（1000+个）

ADUM3401WBRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.24（100-499个）；4.63（1000+个）

EVAL-EZLINX： ezLINX iCoupler隔离式接口开发环境

ezLINX iCoupler隔离接口开发环境为开发人员提供了高性价比、即插即用的方法，支持八个物理层评估，同时满足数字隔离通信标准（USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS）。BlackfinADSP-BF548处理器用于运行uCLinux操作系统，可轻松通过开源硬件和软件平台定制。 为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了 开发时间。 ezLINX上的接口采用ADI的隔离式收发器，该收发器集成了iCoupler和isoPower数字隔离器技术

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510
