ADUM3300的基本参数

制造厂商：AD
产品类别：标准数字隔离器
技术类目：标准数字隔离器
功能描述：三通道数字隔离器，具有增强的系统级ESD可靠性（3/0通道方向性）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADUM3300的产品详情：

ADuM330x是采用ADI公司iCoupler技术的三通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM330x隔离器提供三个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册"订购指南"部分）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM330x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

与ADuM130x隔离器相比，ADuM330x隔离器包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD、突波和浪涌）显示其性能大大增强。对于ADuM130x或ADuM330x产品，这些测试的精度主要取决于用户系统的设计与布局。

应用

通用多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485 收发器
工业现场总线隔离

ADUM3300的优势和特点：

增强的系统级ESD保护性能，符合IEC 61000-4-x标准
低功耗工作
- 5 V电源：
  - 每个通道2.0 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道4.1 mA（最大值，10 Mbps）
  - 每个通道36 mA（最大值，90 Mbps）
- 3.3 V电源：
  - 每个通道1.0 mA（最大值，0 Mbps至2 Mbps）
  - 每个通道2.8 mA（最大值，10 Mbps）
  - 每个通道17 mA（最大值，90 Mbps）
双向通信
3.3 V/5 V电平转换
工作温度高达：105°C
高数据速率：DC至90 Mbps (NRZ)
精密时序特性
- 脉冲宽度失真：2 ns（最大值）
- 通道间匹配：2 ns（最大值）
高共模瞬变抗扰度：>25 kV/μs
输出使能功能
16引脚宽体SOIC封装，符合RoHS标准
安全和法规认证
- UL认证：1分钟2500 V rms，符合UL 1577标准
- CSA元件验收通知5A
- VDE合规证书
  - DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
  - VIORM = 560 V峰值
- CQC认证符合GB4943.1-2011

ADUM3300具体的完整产品型号参数及价格（美元）：

ADUM3300ARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：2.2（100-499个）；1.94（1000+个）

ADUM3300ARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.94（1000+个）

ADUM3300BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：2.86（100-499个）；2.2（1000+个）

ADUM3300BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.2（1000+个）

ADUM3300CRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：3.2（100-499个）；2.46（1000+个）

ADUM3300CRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.2（100-499个）；2.46（1000+个）

ADUM3300WARWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：2.6（100-499个）；2.30（1000+个）

ADUM3300WARWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.6（100-499个）；2.30（1000+个）

ADUM3300WBRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：3.95（100-499个）；3.48（1000+个）

ADUM3300WBRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.95（100-499个）；3.48（1000+个）

ADUM3300的评估套件：

EVAL-ADUMQS：EVAL-ADUMQS

EVAL-ADuMQSEBZ能与大部分iCoupler和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000 ADuM620x ADuM640x ADuM744x ADuM7510

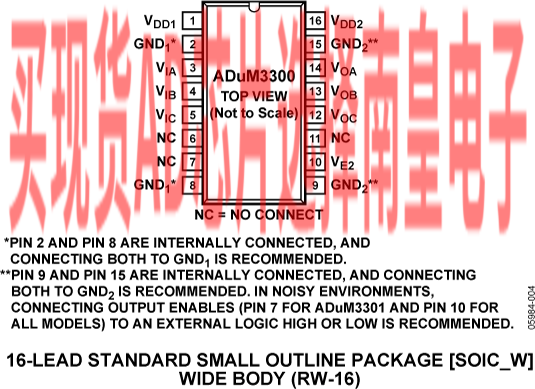

ADUM3300的电路图解：
