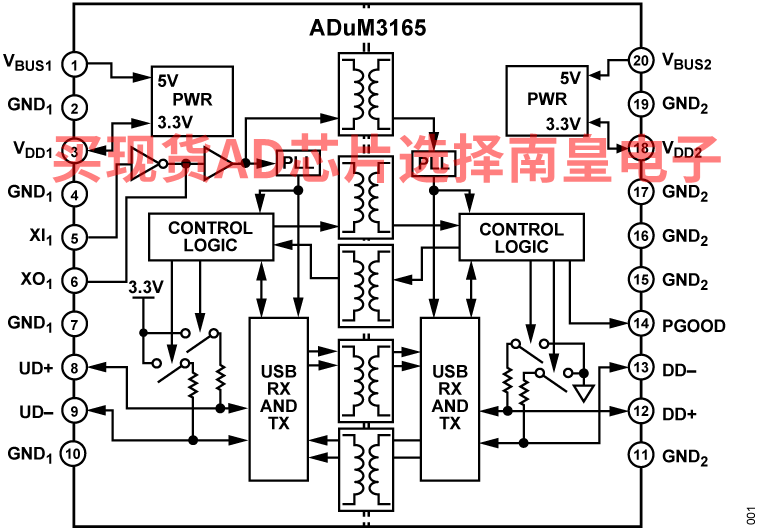

ADuM3165/ADuM31661 均为采用ADI公司iCoupler技术的USB 2.0端口隔离器，可根据需要动态支持所有USB 2.0数据速率：低速(1.5 Mbps)、全速(12 Mbps)或高速(480 Mbps)。这些器件支持具有自动速度协商功能的主机隔离以及外设隔离。

对高速数据进行重定时以降低抖动，同时需要外部时钟信号或晶振输入。ADuM3165在上游侧支持时钟或晶振输入，而ADuM3166在下游侧支持时钟或晶振输入，同时提供两种选项以满足系统设计要求。

下游（第2侧）低功耗待机模式支持具有有限可用功耗的应用，如电池供电外设。上游（第1侧）待机电流满足USB 2.0要求以挂起操作。

这些器件的额定温度范围为-55°C至+125°C扩展工业温度范围，提供紧凑型20引脚纤薄小型封装(SSOP)，具有5.3 mm爬电距离和电气间隙。

应用

• USB外设、USB主机和USB集线器隔离
• 电子测试与测量设备
• 医疗设备和集成PC
• 用于调试或升级的工业PC和隔离USB端口
• USB隔离器模块和USB电缆隔离器

1 受美国专利5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。

• USB 2.0 信号自动检测低速、全速和高速连接
  • 1.5 Mbps、12 Mbps 和 480 Mbps 数据速率
• 用于上游和下游端口的双向 USB 隔离器
  • 重新驱动和高速数据重新定时，以消除输入抖动和睁眼
  • 灵活的时钟输入选项
• 每侧 4.5 V 至 5.5 V VBUSx 或 3 V 至 3.6 V 操作
  • 21 mA 典型空闲、低速或全速模式供电电流
  • 48 mA 典型空闲、高速模式供电电流
• USB 2.0 挂起 (L2) 或断开时的超低功耗待机
  • 1.7 mA 典型低功耗待机、上游供电电流
  • 20 μA 典型低功耗待机、上游供电电流

• ±6000 V IEC 61000-4-2 ESD 跨隔离栅保护
• 通过 CISPR32/EN55032 B 类排放检测
• 高共模瞬变抗扰度：50 kV/μs（典型值）
• 安全和监管审批（申请中）
  • UL（申请中）：3750 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 5A（申请中）
    • IEC 62368-1、IEC 61010-1 和 IEC60601-1
  • VDE 符合性证书（申请中）
    • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
    • VIORM = 849 V峰值（工作电压）
• 工作温度范围：−55°C 至 +125°C
• 爬电距离和净空为 5.3 mm 的紧凑型 20 引脚 SSOP

ADUM3165BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-55 to 125C，AD官网报价：5.10（100-499个）；4.21（1000+个）

ADUM3165BRSZ-RL，封装：20-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-55 to 125C，AD官网报价：5.10（100-499个）；4.21（1000+个）

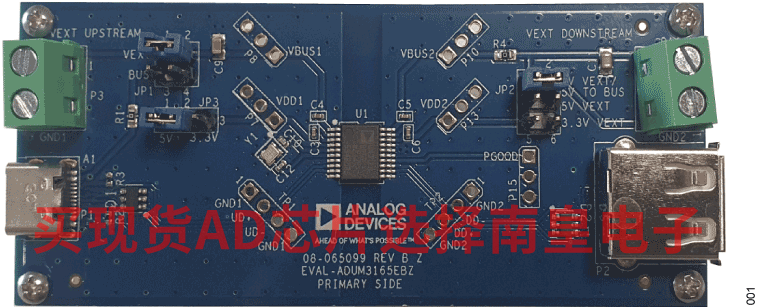

EVAL-ADuM3165：评估用于隔离式 USB 2.0 高速、全速和低速的 ADuM3165/ADuM3166 3.75 kV RMS 数字隔离器

EVAL-ADuM3165EBZ 和 EVAL-ADuM3166EBZ 可以快速轻松地评估 ADuM3165 和 ADuM3166 USB 隔离器，无需额外组件，即可直接连接到 USB 主机和外设。ADuM3165/ADuM3166 采用 ADI 公司的 iCoupler 技术，将隔离器通道、USB 收发器、电源和时序电路、控制逻辑和内部端电极、上拉和下拉元件集成到单个 20 引脚、紧凑型收缩小外形封装 (SSOP) 封装中。

这些评估板针对隔离器的每一侧都有单独的接地平面和电源平面。这种分离使我们能够对 ADuM3165/ADuM3166 进行评估，这些套件的两侧之间具有电气隔离。但这些板没有经过高电压安全认证，并且只能由合格的人员进行测试。

可以从连接的 USB 主机向上游侧提供电源，而下游侧需要外部电源。

有关 ADuM3165/ADuM3166 的完整详细信息，请参阅 ADuM3165/ADuM3166 的数据手册。在使用 EVAL-ADuM3165EBZ 或 EVAL-ADuM3166EBZ 时，必须同时参阅本用户指南。
