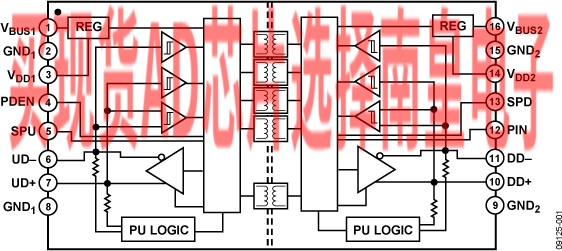

ADuM3160是一款采用ADI公司iCoupler 技术的USB端口隔离器，它将高速CMOS工艺与单片空芯变压器技术相结合，可提供优异的工作性能，并且很容易与低速和全速USB兼容外设集成。

许多微控制器实施的USB只向外部引脚提供D+和D−线路。这在许多情况下都符合需求，因为它仅需极少的外部器件，并简化了设计；不过，当需要隔离时，这会带来难题。由于USB线路必须在主动驱动D+/D−与允许外部电阻设置总线状态之间切换，因此ADuM3160结构既可以检测数据流向，同时也能够控制输出缓冲的状态。数据流向根据一个个分组确定。

ADuM3160将基于边沿检测的iCoupler技术与内部逻辑结合使用，可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.0 V至5.5 V电源电压供电，并能在内部将该电压调节至信号电平，从而与VBUSx直接相连。ADuM3160对上拉电阻进行隔离控制，以便外设能控制连接时序。该器件在空闲状态下的电流非常低，因此不需要挂起状态。

应用

• USB 外设隔离
• 隔离式USB集线器
• 中继器

• 兼容USB 2.0
• 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
• 采用4.0 V至5.5 V电源供电
  上游电源电流：7 mA（最大值，1.5 Mbps）
  上游电源电流：8 mA（最大值，12 Mbps）
  上游空闲电流：2.5 mA
• 双向通信
• 上游短路保护
• 工作温度最高可达105°C
• 低速和全速数据速率：1.5 Mbps和12 Mbps
• 高共模瞬变抗扰度：>25 kV/µs
• 提供评估板和用户指南
• 16 引脚宽体SOIC封装
• 安全和法规认证
  UL认证：2500 V rms（1分钟），符合UL 1577标准
  CSA 元件验收通知#5A
  IEC 60950-1：400 V rms（强化）
• VDE 合格证书
  DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  VIORM = 560 V峰值

ADUM3160BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.33（100-499个）；3.76（1000+个）

ADUM3160BRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.33（100-499个）；3.76（1000+个）

ADUM3160WBRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 105C，AD官网报价：4.76（100-499个）；4.13（1000+个）

ADUM3160WBRWZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.76（100-499个）；4.13（1000+个）

EVAL-EZLINX： ezLINX iCoupler隔离式接口开发环境

ezLINX iCoupler隔离接口开发环境为开发人员提供了高性价比、即插即用的方法，支持八个物理层评估，同时满足数字隔离通信标准（USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS）。BlackfinADSP-BF548处理器用于运行uCLinux操作系统，可轻松通过开源硬件和软件平台定制。 为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了 开发时间。 ezLINX上的接口采用ADI的隔离式收发器，该收发器集成了iCoupler和isoPower数字隔离器技术

---

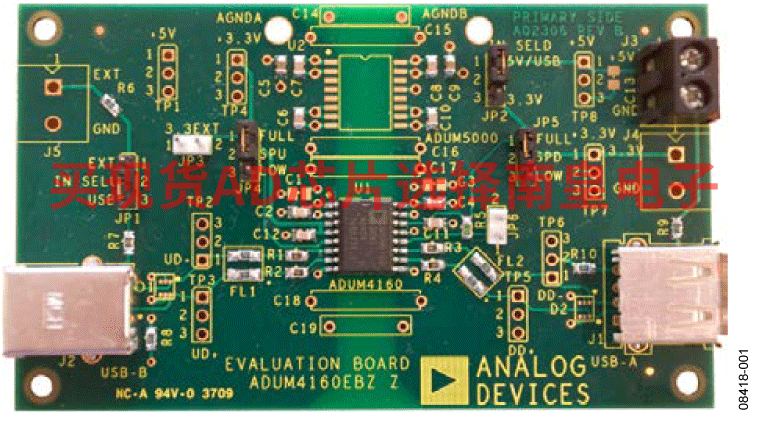

EVAL-ADUM4160：EVAL-ADUM4160：ADuM3160和ADuM4160 USB隔离器评估板

该USB隔离器评估板可以通过标准线缆或分立布线与现有应用轻松接口。该板允许配置ADuM3160和ADuM4160芯片的所有特性，并支持各种可能的电源方案。该评估板还支持共模电压，但不推荐用于执行安全相关测试，如耐高压测试等。这类测试应在器件级或生产板上进行。
